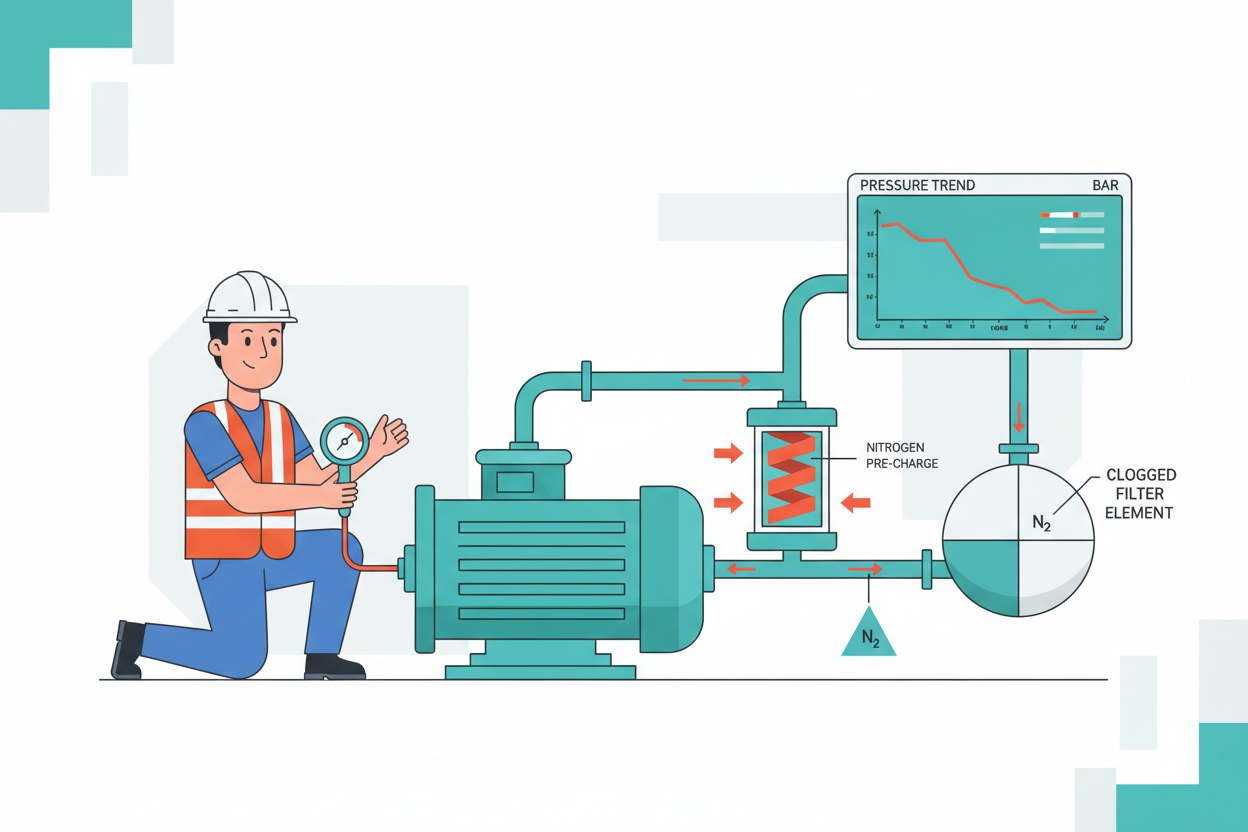

Druckinstabilität im Hydrauliksystem: Ursachen und Leitfaden zur Fehlerbehebung vor Ort
Warum ändert sich der Druck im Hydrauliksystem unerwartet?
Industrielle Flüssigkeitssysteme verwenden unter Druck stehendes Öl oder Gas, um Aktuatoren zu bewegen und Lasten anzutreiben. Der Verstärkungsfaktor, der Hydrauliksysteme für Schwerlastanwendungen effizient macht, bedeutet auch, dass kleine Fehler große Druckschwankungen verursachen.
F: Was ist die häufigste Ursache für unerklärliche Druckabfälle?
Kontaminiertes Fluid. Partikel so klein wie 15 Mikrometer beschädigen Pumpenoberflächen und Ventilsitze und schaffen im Laufe der Zeit interne Leckagewege. Der Druck fällt ab, ohne dass sich die externe Last ändert. Überprüfen Sie immer die Fluidreinheit mit einer ISO 4406 Partikelzählung, bevor Sie andere Komponenten verdächtigen.
F: Was ist die zweithäufigste Ursache?
Geräteausfall. Eine Pumpe mit abgenutzten Zahnrädern oder einem gerissenen Kolbenring kann den Nennförderdruck nicht halten. Ein zu niedrig eingestelltes Überdruckventil lässt den Druck ab, bevor der Aktuator den vollen Hub erreicht. Emerson Fisher Regler und Pilotventile werden oft zuerst überprüft, da sie direkt die Systemdruckgrenzen steuern.
Wie diagnostiziere ich einen Druckabfall?
Folgen Sie diesem strukturierten Vorgehen, um den Fehler schnell einzugrenzen:
- Schalten Sie den Kreislauf ab: Schließen Sie das manuelle Absperrventil am Aktuator und messen Sie den Pumpenausgangsdruck. Bleibt der Druck niedrig, ist die Pumpe oder das Überdruckventil verdächtig. Erholt sich der Druck, liegt der Fehler stromabwärts.
- Überprüfen Sie die Einstellung des Überdruckventils: Verwenden Sie ein kalibriertes Manometer am Prüfanschluss des Überdruckventils. Der Sollwert sollte mit den ursprünglichen Inbetriebnahmedaten im Yokogawa-Schaltplan übereinstimmen.
- Entnehmen Sie eine Fluidprobe: Ziehen Sie 100 ml aus der Rücklaufleitung und lassen Sie eine Partikelzählung durchführen. Ein ISO-Reinheitsgrad schlechter als 17/15/12 weist auf Kontaminationsschäden hin.
- Untersuchen Sie die internen Zylinderdichtungen: Befestigen Sie eine transparente Ablaufschlaufe am Kolbenstangenende des Zylinders. Beobachten Sie bei statischer Belastung des Zylinders einen kontinuierlichen Ölfluss. Ein Dichtungsüberlauf bestätigt interne Leckage.
- Analysieren Sie DCS-Trenddaten: Yokogawa CENTUM VP Historian protokolliert den Druck jede Sekunde. Ein allmählicher Abfall deutet auf fortschreitenden Verschleiß hin. Ein plötzlicher Sprungabfall zeigt einen Ventil- oder Dichtungsfehler an. Der Yokogawa DPharp EJA Series Drucktransmitter mit 0,04 % Genauigkeit liefert die zuverlässigen hochauflösenden Daten, die für eine aussagekräftige Trendanalyse in der Hydraulikdrucküberwachung erforderlich sind.
Wie diagnostiziere ich hohen Druck und Druckstöße?
Hohe Druckereignisse belasten Schläuche, Armaturen und Aktuatorgehäuse über die zulässigen Grenzen hinaus. Druckstöße beschleunigen Ermüdungsrisse an Rohrbögen und T-Stücken.
F: Was verursacht plötzlichen hohen Druck?
Ein verstopftes Filterelement erhöht den Druck stromaufwärts schnell. Ersetzen Sie das Filterelement und überwachen Sie die Differenzdruckanzeige. Ein Differenzdruck von mehr als 5 bar an einem Rücklauf-Filter erfordert sofortigen Elementwechsel.
F: Warum kommt es beim Hochfahren zu Drucküberschwingern?
Niedriger Vordruck im Akkumulator oder Hysterese im Proportionalventil. Ein mit Stickstoff gefüllter Akkumulator mit zu niedrigem Vordruck kann Druckspitzen nicht abfangen – prüfen Sie, ob der Vordruck 60 % des minimalen Betriebsdrucks entspricht. Emerson Fisher Proportionalventile können nach jahrelangem Betrieb Hysterese entwickeln, wodurch das Ventil dem Steuersignal hinterherhinkt. Fordern Sie einen Ventilsignaturtest mit dem Emerson AMS Device Manager an, um die Hysteresebandbreite zu quantifizieren.
Wie erkenne und behebe ich Kavitation?
F: Woran erkenne ich, ob meine Pumpe kavitiert?
Hören Sie ein klapperndes oder kieselsteinartiges Geräusch aus dem Pumpengehäuse – das bestätigt Kavitation. Messen Sie den Pumpeneinlassdruck. Fällt dieser unter 0,5 bar absolut, ist die Pumpe unterversorgt.
F: Welche Maßnahmen beheben Kavitation?
Erhöhen Sie die Reservoirhöhe, verkürzen Sie die Saugleitung oder installieren Sie eine Boosterpumpe, um die Einlassbedingungen zu verbessern. Verwenden Sie Yokogawa EJA-Serien Differenzdrucktransmitter, um den Druck an Saug- und Druckanschlüssen gleichzeitig zu überwachen. Verfolgen Sie den Differenzdruck täglich während saisonaler Temperaturänderungen, da die Fluidviskosität die Dampfdruckreserven beeinflusst.
Welchen Wartungsplan sollte ich einhalten?
- Alle 500 Stunden: Wechseln Sie den Hydraulikfilter oder wenn die Differenzdruckanzeige den roten Bereich erreicht.
- Alle 1.000 Stunden: Entnehmen und testen Sie die Fluidqualität mittels ISO 4406 Partikelzählung und Wassergehaltsanalyse.
- Vierteljährlich: Prüfen Sie den Vordruck des Akkumulators. Protokollieren Sie alle Messwerte im Wartungsmanagementsystem mit Datum und Techniker-ID.
- Jährlich: Kalibrieren Sie alle Drucktransmitter mit einem Yokogawa CA500 oder einem gleichwertigen Referenzstandard, der auf nationale Messinstitute rückführbar ist.
- Monatlich: Überprüfen Sie die DCS-Alarmhistorie. Behandeln Sie jeden Druckalarm, der mehr als dreimal innerhalb von 30 Tagen auftritt, als vorrangigen Arbeitsauftrag.
Was ist die wichtigste Erkenntnis?
Instabilität im Hydraulikdruck hat selten eine einzelne Ursache. Kontamination, verschlissene Komponenten, falsche Einstellungen und unzureichende Wartung tragen jeweils bei. Eine systematische schrittweise Diagnose ist immer besser als Vermutungen. Beginnen Sie mit der Fluidreinheit, überprüfen Sie die Überdruckventileinstellungen und nutzen Sie DCS-Trenddaten, um den Fehlerort einzugrenzen. Teams, die Yokogawa- und Emerson-Plattformen verwenden, haben Zugriff auf leistungsstarke integrierte Trend- und Geräteüberwachungstools – nutzen Sie diese aktiv, anstatt auf Alarme zu warten.
Autor: Liang Haocheng ist ein Ingenieur für industrielle Automatisierung mit über 10 Jahren Erfahrung in PLC-, DCS- und Steuerungssystemen.
