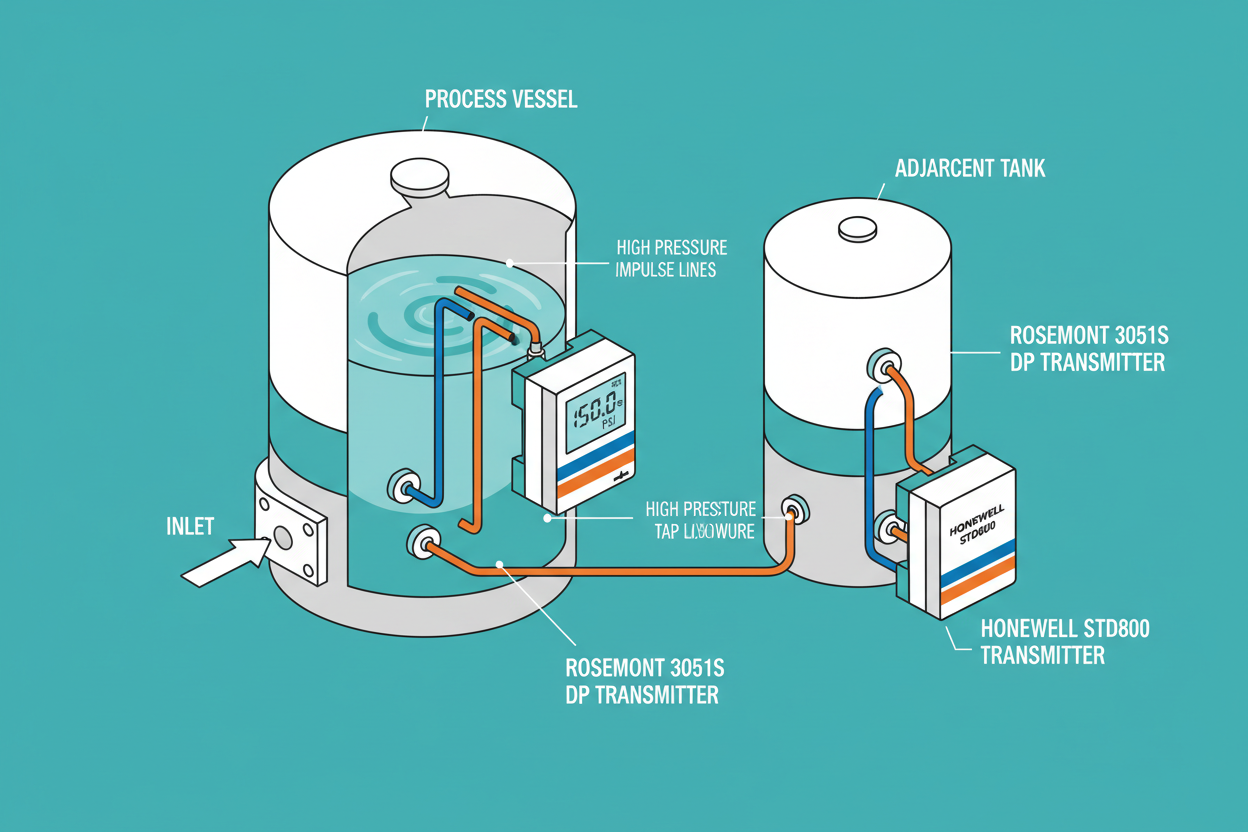

DP предавател за измерване на ниво с компенсация на плътността: Пускане в експлоатация на Emerson Rosemount 3051S и Honeywell STD800

DP Transmitter Level Measurement with Density Compensation: Emerson Rosemount 3051S and Honeywell STD800 Commissioning

Изчисляване на LRV и URV: Формули за отворени и затворени резервоари

Измерването на ниво чрез диференциално налягане използва хидростатичния принцип: ΔP = ρ × g × h. Предавателят измерва ΔP директно, но не знае ρ. DCS преобразува ΔP в ниво, използвайки параметрите LRV и URV, които включват предполагаемата плътност. Падане на плътността с 3,5% (например охлаждане на суров нефт от 60°C до 25°C) създава грешка от 105 мм при резервоар с височина 3 метра — достатъчно, за да се провали бюджетът за точност SIL 2.

Формула за отворен резервоар: LRV = ρ_течност × g × h_min (обикновено 0). URV = ρ_течност × g × h_max.
Пример: Резервоар с вода, h_max = 2,5 м, ρ = 1000 кг/м³. URV = 1000 × 9,81 × 2,5 = 24 525 Па.

Формула за затворен резервоар с мокър крак: LRV = ρ_течност × g × h_min − ρ_мк × g × H_мк. URV = ρ_течност × g × h_max − ρ_мк × g × H_мк.
Пример: Затворен съд, h_max = 1,8 м, процесно относително тегло = 0,90, височина на мокрия крак = 2,2 м, течност в мокрия крак = вода: LRV = −21,6 kPa. URV = −5,69 kPa. URV е отрицателно — въведете точно тези стойности. Никога не обръщайте знака, защото изходът 4–20 mA ще се чете обратно.

За решения с диференциални предаватели на налягане са налични Honeywell 51305829-400 Диференциален предавател на налягане и Honeywell 51196814-200 Прецизен диференциален предавател на налягане за приложения за измерване на ниво в процеси.

Компенсация на плътността при Rosemount 3051S и Honeywell STD800

Emerson Rosemount 3051S поддържа два подхода:

  • Външен предавател на плътност (например Micro Motion Coriolis), който подава реалната плътност към DCS: Ниво = (ΔP_измерено − LRV_офсет) / (ρ_реална × g). В DeltaV използвайте блока CHARACTERIZE, който преобразува ΔP и ρ в ниво. Задайте период на изчисление според по-бавната скорост на обновяване на предавателя — 500 ms за вход от Coriolis.
  • Корекция на базата на температура. Ако течността има известна зависимост плътност–температура (например от API таблици), изчислете ρ_реална от измерената температура. Това не изисква допълнителна апаратура, но е по-малко точно при течности с променлив състав.

Honeywell STD800 SmartLine използва HART команда 35 за четене на приложеното ΔP. В Experion PKS конфигурирайте персонализиран функционален блок: Ниво = DP_raw / (ρ_реф × (1 + β × (T_процес − T_проектиране)) × g), където β е коефициентът на топлинно разширение (обикновено 0,00065 /°C за лек суров нефт).

Шестстепенна процедура за пускане в експлоатация на място

  • Стъпка 1: Проверете обхвата на предавателя и LRV/URV спрямо техническия лист с HART комуникатор. Сравнете с изчислените стойности от чертежа на съда. Всяко отклонение над 0,5% от обхвата изисква корекция преди теста на веригата.
  • Стъпка 2: Извършете калибриране на сензора. Изравнете двете импулсни линии и изпълнете HART команда 47 Zero Trim. Приемете само ако изходът при нулево ΔP е в рамките на ±0,1% от обхвата. По-големи отклонения показват запушване на импулсната линия — разследвайте преди калибриране.
  • Стъпка 3: Прилагайте 25%, 50%, 75% и 100% от калибрирания обхват с помощта на тестер с мъртва тежест. Приемете, ако всички отклонения са в рамките на ±0,1 mA от очакваните стойности (8,00, 12,00, 16,00, 20,00 mA).
  • Стъпка 4: Проверете скалирането в DCS. В Experion PKS потвърдете, че EGU_100 съвпада с URV и EGU_0 съвпада с LRV. Обърнато скалиране води до показване на 100% ниво при изход 4 mA — опасно за защита от преливане.
  • Стъпка 5: Ако компенсацията на плътността е активна, тествайте при две стойности на плътността. Прилагайте ΔP, съответстващо на 50% ниво при проектиране на плътността. Потвърдете, че DCS показва 50,0%. Променете входа за плътност на 110% — DCS трябва да показва 45,5%.
  • Стъпка 6: Документирайте стойностите при откриване и при приключване, серийните номера на инструментите, HART таг, дата на калибриране и подпис на техник. За SIS вериги по IEC 61511, архивирайте записа в системата за управление на поддръжката на SIL.

Чести модели на неизправности и основни причини

  • Неизправност 1 — Постоянен положителен офсет (5–10% по-висок): Плътността на мокрия крак е приета като вода (SG 1,00), но реалната уплътнителна течност е гликол (SG 1,10). Пресметнете URV с правилната плътност на уплътнителната течност.
  • Неизправност 2 — Нивото се повишава с повишаване на температурата: Липсва компенсация на плътността. Течността се разширява; по-ниската плътност означава по-голям ΔP на единица ниво, но DCS го отчита като по-високо ниво. Внедрете корекция на базата на температура или добавете денситометър.
  • Неизправност 3 — Нивото скача по време на изплакване: Налягането на азот за изплакване прониква в процесния кран. Свържете клапана за изплакване с DCS качествен таг. Маркирайте нивото като НЕСИГУРНО, докато клапанът е отворен според ISA-18.2.
  • Неизправност 4 — Отрицателно отчитане при реално нулево ниво: LRV е зададено на положителна стойност вместо нула (или правилната отрицателна стойност за мокър крак). Въведете LRV отново според изчислението. Повторете калибрирането на сензора и проверете, че 4,00 mA съответства на празен резервоар.

Заключение и препоръки за действие

Измерването на ниво чрез диференциално налягане изисква точно изчисляване на LRV/URV, правилна компенсация на мокрия крак и стратегия за корекция на плътността. Грешка от 10% в плътността води директно до 10% грешка в нивото — неприемливо за защита от преливане SIL 2 или точност на инвентара. При Rosemount 3051S проверявайте с HART команда 47 zero trim и четириточково mA инжектиране. При STD800 SmartLine използвайте HART команда 35 и персонализирани функционални блокове в Experion PKS за корекция на плътността в реално време. Винаги приключвайте пускането с документирани записи за състоянието при откриване и приключване, свързани с файла за верификация на SIL.

Автор: Лю Янг е инженер по индустриална автоматизация с над 10 години опит в PLC, DCS и системи за управление.
