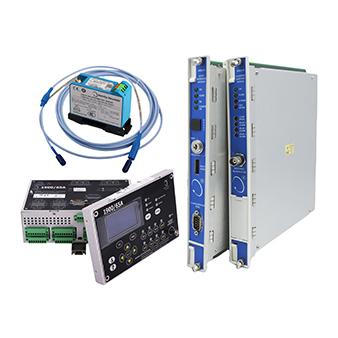

Hệ thống cảm biến tiếp cận Bently Nevada 3300 XL Proximity
🔹 Tổng quan Hệ thống Cảm biến Tiếp cận Bently Nevada 3300 XL
Hệ thống Cảm biến Tiếp cận Bently Nevada đo độ dịch chuyển rôto và rung động trong máy móc tốc độ cao ⚡. Nó bao gồm một đầu dò, cáp nối dài tùy chọn, và mô-đun điều chỉnh tín hiệu Proximitor. Các hệ thống này hỗ trợ giám sát tình trạng và tuân thủ API 670 cho máy tua bin 🌍.
📊 Thông số kỹ thuật
- Loại đầu ra: Điện áp DC tỷ lệ với khe hở mục tiêu (≈0,787 V/mm cho đầu dò 25 mm)
- Dải tuyến tính: 12,7 mm bắt đầu từ 0,63 mm
- Đáp ứng tần số: 0–2,7 kHz với dây dẫn dài đến 305 m
- Nhiệt độ đầu dò: -35 °C đến +200 °C; gián đoạn lên đến +250 °C
- Cáp nối dài: -35 °C đến +200 °C; Proximitor: -51 °C đến +100 °C
- Tương thích: Tương thích ngược với nhiều bộ phận dòng 3300
- Chứng nhận: EMC, RoHS, ATEX, IECEx
🌟 Tính năng chính
- Độ chính xác & lặp lại cao: DSL < ±0,31 mm cho đầu dò 25 mm
- Độ bền môi trường: Cáp kín chất lỏng, chịu nhiệt cao, áp suất cao, đầu nối chắc chắn
- Kiến trúc thay thế: Tương thích trên toàn dòng 3300 XL
- Phạm vi máy rộng: Biến thể chịu nhiệt cao, chống bức xạ, dưới nước
- Tuân thủ API & ngành: Đáp ứng hoặc vượt tiêu chuẩn API 670
🛠 Ghi chú lắp đặt
- Lắp đặt & Khoảng cách: Căn chỉnh đầu dò trong phạm vi tuyến tính
- Đi dây: Sử dụng cáp ba trục có chắn; kết nối với Proximitor trước
- Môi trường: Kiểm tra các chỉ số về nhiệt độ, áp suất, độ ẩm, rung, bức xạ
- Hiệu chuẩn: Tiêu chuẩn cho thép AISI 4140; điều chỉnh cho vật liệu khác
- Tích hợp: Đảm bảo tương thích bộ giám sát với đầu ra điện áp và khoảng cách dây
🏭 Kịch bản ứng dụng
- Tuabin: Hơi nước, khí, thủy điện – giám sát vị trí rôto
- Máy nén: Theo dõi rung trục khí ly tâm và quy trình
- Động cơ & Máy phát điện: Phát hiện mất cân bằng, lệch trục, mòn ổ bi
- Bơm: Bơm quy trình giá trị cao trong dầu khí, hóa chất, điện lực
- Môi trường khắc nghiệt: Chống bức xạ cho sử dụng hạt nhân/nghiên cứu
