Basınç Anahtarı Kalibrasyonu: Ayar Noktası ve Ölü Bölge Doğrulaması için Saha Onaylı Bir Prosedür
Setpoint ve Ölü Bölgeyi Anlamak
Her basınç anahtarının iki kritik parametresi vardır. Birincisi, setpoint, kontak durumunun değiştiği basıncı tanımlar. İkincisi, ölü bölge, yükselen setpoint ile düşen sıfırlama noktası arasındaki basınç farkıdır. Örneğin, 60 psi'de ayarlanmış ve 10 psi ölü bölgesi olan bir yüksek basınç anahtarı, yükselen basınçta 60 psi'de tetiklenir ve düşen basınçta 50 psi'de sıfırlanır. Ayrıca, ölü bölge çok genişlerse, anahtar sıfırlamayabilir ve güvenlik döngüsü kilitlenmiş olur. Honeywell 621-0022 İzole Analog Giriş Modülü, basınç anahtarı durumunun DCS analog giriş kartlarına aktarıldığı güvenlik kritik döngü izleme uygulamalarında kullanılan Honeywell enstrümantasyon platformunun bir örneğidir.
Ekipman ve Güvenlik Hazırlığı
Başlamadan önce gerekli araçları toplayın: kalibre edilmiş bir el basınç pompası veya pnömatik basınç kaynağı, anahtar toleransından en az dört kat daha hassas dijital referans göstergesi ve süreklilik moduna ayarlanmış dijital multimetre. Ayrıca, anahtarı süreçten izole edin. Ana vanaları kapatın, sıkışmış basıncı tahliye edin ve kilitleme-etiketleme prosedürleri ile sıfır enerji durumunu doğrulayın. Honeywell statik basınç anahtarlarında, herhangi bir basınç uygulamadan önce isim levhasından model numarasını ve belirtilen setpoint aralığını kontrol edin.
Adım Adım Kalibrasyon Prosedürü

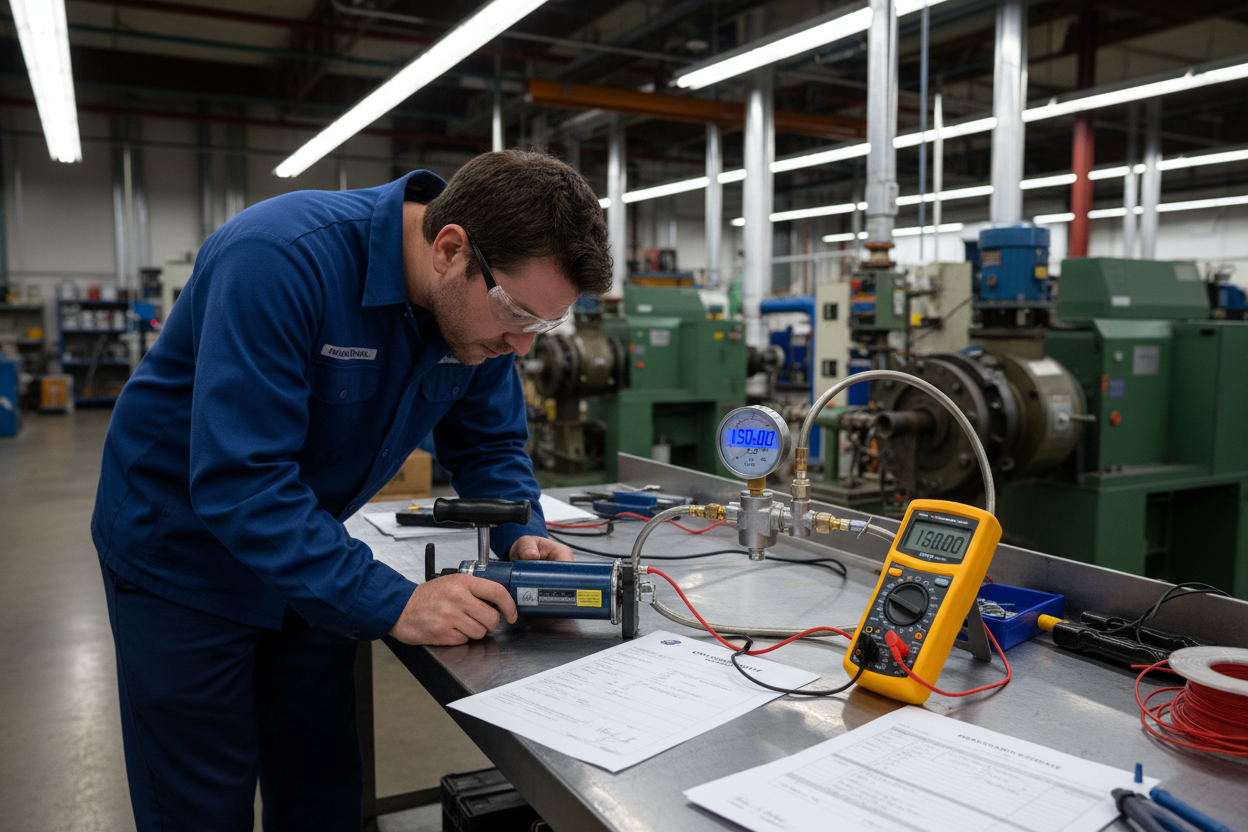

- Adım 1: El pompasını anahtarın basınç portuna bağlayın. Hattaki basınç hatalarını ortadan kaldırmak için referans göstergesini aynı tee bağlantısına takın.
- Adım 2: Dijital multimetreyi normalde açık veya normalde kapalı kontaklar arasına bağlayın. Multimetrede başlangıç kontak durumunun doğru okunduğunu doğrulayın.
- Adım 3: El pompasını kullanarak basıncı yavaşça artırın. Referans göstergesini beklenen setpoint'e yaklaşırken dikkatle izleyin.
- Adım 4: Multimetre kontak durum değişikliğini gösterdiği anda tam basınç değerini kaydedin. Bu, yükselen setpoint'tir.
- Adım 5: Basıncı setpoint'in yaklaşık %10 üzerinde artırmaya devam edin. Ardından basıncı yavaşça düşürün.
- Adım 6: Kontak sıfırlama basıncını kaydedin. Bu, düşen setpoint'tir.
- Adım 7: Ölü bölgeyi, düşen setpoint'i yükselen setpoint'ten çıkararak hesaplayın. Her iki değeri de üretici spesifikasyonlarıyla karşılaştırın.
- Adım 8: Setpoint veya ölü bölge tolerans dışındaysa, Honeywell prosedürüne göre anahtarı ayarlayın ve testi Adım 3'ten itibaren tekrarlayın.
Yaygın Hatalar ve Sorun Giderme
Saha teknisyenleri sık sık tekrarlayan hatalarla karşılaşır. Erken tetiklenen bir anahtar genellikle mekanizma içindeki zayıflamış bir yayı gösterir. Tersine, geç tetikleme mekanik sıkışma veya basınç algılayıcı diyaframda korozyon belirtisidir. Ayrıca, düşen test sırasında düzensiz anahtarlama kontak yüzeyinde çukurlaşmaya işaret edebilir. Bu durumlarda, anahtarı tamir etmektense değiştirmek daha ekonomik olur.
Yokogawa döngü beslemeli göstergeleri anahtarın çıkışına bağlarken, göstergenin giriş empedansının anahtar kontaklarını minimum akım değerinin altına düşürmediğini her zaman doğrulayın. Sınırda bir kontak akımı, anahtar doğru kalibre edilmiş olsa bile aralıklı göstergelere neden olabilir.
Dokümantasyon ve İzlenebilirlik
Hem yükselen hem de düşen setpoint için bulunan ve bırakılan değerleri kaydedin. Referans göstergenin sertifika numarası ve kalibrasyon son tarihini ekleyin. Böylece kalibrasyon kaydı ulusal standartlara izlenebilir olur. Kaydı enstrüman yönetim sistemine dosyalayın ve anahtarı servise geri vermeden önce saklayın. Doğru dokümantasyon ayrıca IEC 61511 fonksiyonel güvenlik standartları ile denetim uyumunu destekler.
Sonuç ve Eylem Tavsiyesi
Basınç anahtarı kalibrasyonu sadece tek nokta kontrolü değil, metodik yükselen-düşen testler gerektirir. Her kalibrasyon döngüsünde hem setpoint hem de ölü bölgeyi doğrulayın. Kontak bozulması veya yay yorgunluğu gösteren anahtarları değiştirin. Son olarak, Yokogawa döngü beslemeli birimler gibi aşağıdaki göstergelerin anahtar devresi içinde doğru çalıştığını her zaman teyit edin. Düzenli kalibrasyon, insanları, varlıkları ve proses bütünlüğünü korur.
Yazar: Chen Wei, PLC, DCS ve kontrol sistemlerinde 10 yılı aşkın deneyime sahip endüstriyel otomasyon mühendisi.
