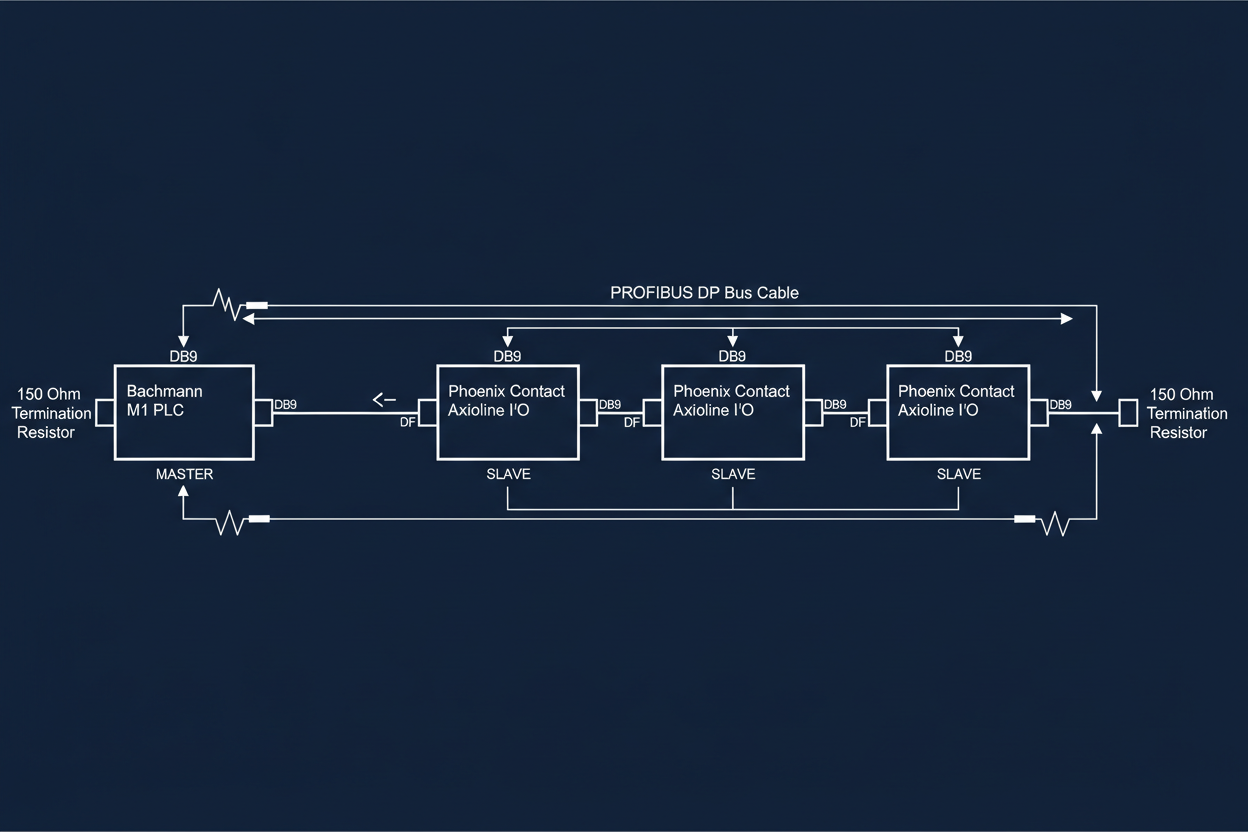

Phoenix Contact Axioline Dağıtık G/Ç ve Bachmann M1 Profibus Entegrasyonu

Sorun: Eski Sistemlerde G/Ç Kapasitesinin Genişletilmesi

Bachmann M1 kontrolörleri enerji santrali otomasyonu için mükemmel işlem gücü sunar. Ancak, yerel G/Ç genişletmeleri, yüksek maliyetli özel modüller gerektirir. Çözüm: Phoenix Contact Axioline dağıtık G/Ç'nun Profibus DP üzerinden entegrasyonu. Bu yöntem, donanım maliyetlerini %40 azaltırken deterministik iletişimi korur. Öncelikle, Bachmann M1’in PROFIBUS master modülünün yüklü olduğunu doğrulayın. Bachmann DPM200 PROFIBUS DP İletişim Modülü, 12Mbps hızda 125 slave cihaza kadar destek verir ve doğrudan M1 backplane üzerine monte edilir.

İkinci olarak, doğru Axioline master modülünü seçin. Phoenix Contact AXL F PBProfi Master, protokol dönüşümünü Axioline yerel bus’a yapar. Bu modül, Axioline G/Ç modüllerinizle birlikte DIN rayına monte edilir. Master modül, 500mA akımda harici 24V DC güç gerektirir. Profibus kablosunu DB9 konnektörüne standart Profibus pin atamalarına göre bağlayın. Pin 3 RxD/TxD-P (yeşil kablo), Pin 8 RxD/TxD-N (kırmızı kablo). Kalkan toprağı pin 1’e bağlanır.

Profibus Ağ Parametrelerinin Yapılandırılması

Profibus ağını Bachmann Solution Configurator ile yapılandırın. Phoenix Contact AXL F PBProfi Master’ı donanım kataloğuna ekleyin. Ona Profibus adresi 1 atayın. Bus baudrate hızını 100 metrelik mesafelerde güvenilir çalışma için 1.5Mbps olarak ayarlayın. 1.5Mbps hızını yalnızca kablo uzunluğunuz 100 metrenin altındaysa kullanın. Daha uzun mesafeler için hızı 500kbps’ye düşürün. 1.5Mbps hızında maksimum kablo uzunluğu uygun sonlandırma ile 200 metredir.

Üçüncü olarak, istasyona Axioline G/Ç modüllerini ekleyin. AXL F DI8/3 DO8/3 modülü 8 dijital giriş ve 8 dijital çıkış sağlar. Ona Profibus adresi 2 atayın. Konfigürasyon aracı otomatik olarak 2 bayt giriş ve 2 bayt çıkış verisi ayırır. Bu adreslerin M1 program değişken eşlemesiyle uyumlu olduğunu doğrulayın. Dijital giriş durum kelimesi %IX1.0’dan %IX1.7’ye kadar eşlenir. Dijital çıkış kelimesi %QX2.0’dan %QX2.7’ye kadar eşlenir.

Ayrıca, proses izleme için analog giriş modüllerini yapılandırın. AXL F AI4 I U modülü 4-20mA ve 0-10V sinyallerini işler. Ona Profibus adresi 3 atayın. Ölçüm aralığını GSD dosyasında yapılandırın. 4-20mA girişler için gürültüyü azaltmak amacıyla giriş filtresini 50Hz olarak ayarlayın. Ham değer çözünürlüğü 12 bittir. Mühendislik birimlerini M1 programında lineer enterpolasyonla ölçeklendirin. 4-20mA aralıkları için formül: Değer = (Ham − 6554) / 3276.8 kullanılır.

İletişimin Doğrulanması ve Sorun Giderme İpuçları

Profibus iletişimini doğrulamak için Bachmann DPM200 tanılama LED’lerini kullanın. Modülde yeşil ve kırmızı durum LED’leri bulunur. Sabit yeşil LED normal çalışmayı gösterir. Yanıp sönen kırmızı LED, slave cihazların yanıt vermediğini belirtir. Profibus kablosunun her iki ucundaki sonlandırma dirençlerini kontrol edin. Her uçta A ve B hatları arasında 390 ohm direnç olmalıdır. Dirençler genellikle bus üzerindeki son cihazda yerleşiktir.

Dördüncü olarak, Axioline modüllerini teşhis etmek için Phoenix Contact bakım yazılımını kullanın. USB üzerinden AXL F PBProfi Master’a bağlanın. Yazılım, iletişim hataları ve besleme voltaj durumu dahil modül bazlı tanılama bilgilerini gösterir. Yüksek hata sayıları kablo sorunları veya elektromanyetik parazit anlamına gelir. Profibus kablosunu VFD motor kablolarından uzak metal boru içinde yönlendirin. Paralel koşularda 10 metreden uzun mesafeler için minimum ayırma mesafesi 300mm’dir.

Beşinci olarak, Profibus telegramında döngüsel fazlalık kontrolü (CRC) yapın. M1 kontrolörü tüm CRC hatalarını zaman damgasıyla kaydeder. %0.1’in üzerindeki CRC hata oranı donanım sorunlarına işaret eder. Hata veren slave ile yukarı akışındaki komşusu arasındaki Profibus kablo segmentini değiştirin. Sadece 135 ohm karakteristik empedanslı Profibus onaylı kablo kullanın. Genel Ethernet kablosu elektriksel şartları karşılamaz.

Sonuç ve Uygulama Önerileri

Bu nedenle, maliyet etkin G/Ç genişletme için Phoenix Contact Axioline’ı Bachmann M1 ile PROFIBUS DP protokolü üzerinden entegre edin. Öncelikle, Bachmann DPM200 PROFIBUS DP modülünü kurun ve adresini 1 olarak atayın. İkinci olarak, Axioline master ve G/Ç modüllerini DIN rayına uygun güç kaynağı ile monte edin — AXL F PBProfi Master için en az 500mA. Üçüncü olarak, Solution Configurator’da kablo uzunluğuna uygun baudrate ile bus parametrelerini yapılandırın: 100m altı için 1.5Mbps, daha uzun mesafeler için 500kbps. Dördüncü olarak, bus uçlarında 390 ohm sonlandırma dirençlerini doğrulayın. Beşinci olarak, arıza izolasyonu için tanılama LED’leri ve Phoenix Contact yazılımını kullanın. Son olarak, yedek bir AXL F PBProfi Master modülünü stokta bulundurun — ortalama arıza süresi yaklaşık 50.000 saattir, ancak yedek modül donanım değişimlerinde kesinti süresini en aza indirir.
