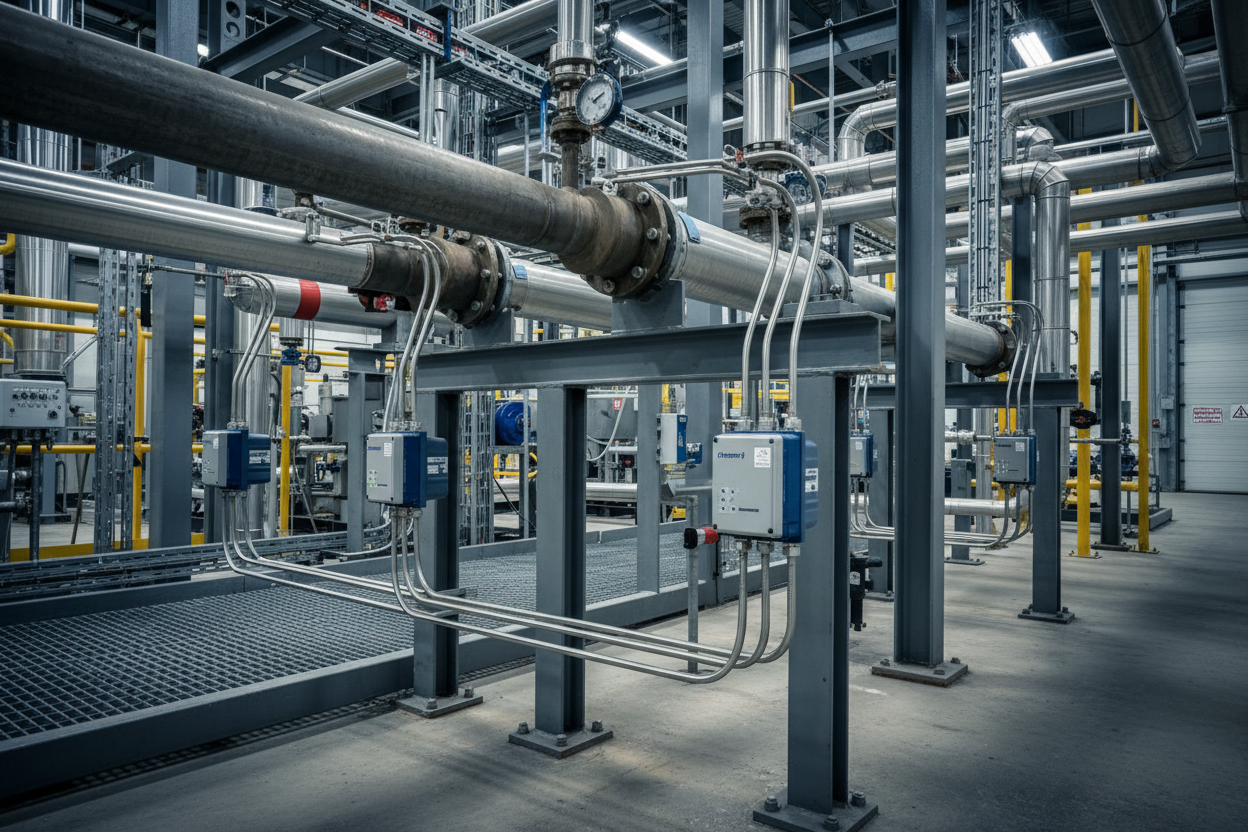

Eğimli Darbe Hatlarının Mühendislik İlkeleri

Darbe hatları, proses bağlantılarından ölçüm cihazlarına basıncı iletir. Doğru eğim, hattın doğru fazla dolu kalmasını sağlar — sıvı hizmeti için sıvı, gaz hizmeti için gaz. Yerçekimi ile drenaj veya havalandırma, basınç okumalarını bozan istenmeyen fazların birikmesini önler.

İlk olarak, fiziği anlayın. Basınç transmitörleri hidrostatik yük ile proses basıncını ölçer. Gaz ölçümünde sıvı dolu bir darbe hattı yükselti yükü hatası ekler. Tersine, sıvı darbe hattında bir gaz cebi, basınç tepkisini sönümleyen ve ölçüm gecikmesine yol açan sıkıştırılabilir bir yastık oluşturur.

İkinci olarak, akışkan özelliklerini göz önünde bulundurun. Ortam sıcaklığı doygunluk sıcaklığının altındaysa buhar darbe hatlarında yoğunlaşır. Ağır hidrokarbonlar, hatlar dökme noktasının altına soğuduğunda katılaşır. Kriyojenik sıvılar ortam ısısına maruz kaldığında buharlaşır. Eğim yönü bu faz değişimi davranışlarını karşılamalıdır. Bu uygulamalarda kullanılan diferansiyel basınç transmitörleri için, Honeywell 51305829-400 Diferansiyel Basınç Transmitörü ve Yokogawa DPharp EJA Serisi Basınç Transmitörü proses tesisinde darbe hattı kurulumları için uygundur.

Hizmet Türüne Göre Eğim Yönü Seçimi

Gaz ve buhar uygulamaları için, darbe hattını proses bağlantısına doğru en az 1:10 oranında (yüzde 10 eğim, yaklaşık 6 derece) eğin. Bu, yoğunlaşan sıvının proses hattına geri drenajını sağlar. Sürekli drenajın pratik olmadığı durumlarda transmitörde kondens potları kurun. Pot, gaz basıncı iletimine izin verirken sıvı sızdırmazlığı sağlar.

Sıvı uygulamalarında, darbe hattını en az 1:10 oranında cihaz yönüne eğin. Bu, hapsolmuş gazların transmitöre doğru havalanmasını sağlar ve oradan havalandırma vanalarıyla kaçabilirler. Gaz cepleri basınç değişimlerinde sıkışır, yay etkisi yaratarak dalgalanan okumalar ve yavaş tepki oluşturur.

Özellikle buhar hizmeti için, darbe hattı proses yönüne eğimli iken transmitörde kondens potları kurun. Pot, buhar yoğunlaşıp geri drenaj olurken sabit bir sıvı yük referansı sağlar. Pot hacmini, geçici durumlarda pot drenajını önlemek için darbe hattı hacminin en az 10 katı olarak boyutlandırın.

Tıkanma Önleme ve Bakım Erişimi

Eğimli hatlar partikül çökelmesini ve katılaşmayı önler. Katı parçacıkların bulunduğu hizmetlerde, pozitif drenaj hızı sağlamak için darbe hattını 1:5 oranında (yüzde 20 eğim) proses yönüne eğin. Bakım sırasında proses bağlantısını bozmadan izolasyon için transmitörde blok ve boşaltma vanaları kurun.

Ayrıca, eğimli kurulum temizleme işlemlerini kolaylaştırır. Darbe hatlarını kalibre ederken veya temizlerken, eğim temizleme sıvılarının tamamen drenajını sağlar. Yatay hatlar sıvı cepleri tutar ve sonraki ölçümleri kirletir. Darbe borulamasındaki dikey bölümler gaz kilitleri oluşturarak basınç iletimini kesintiye uğratır.

Eğim tasarımında sıcaklık etkilerini dikkate alın. Isıtmalı darbe hatları, yoğunlaşma veya katılaşmanın oluştuğu soğuk noktaları önlemek için tutarlı eğim gerektirir. Buhar izleme, kondensatı etkili şekilde drenaj etmelidir — düşük noktalara buhar kapanları kurun. Elektrik izleme ise uniform temas gerektirir — hava boşlukları oluşturan desteklerden kaçının.

Su Darbesi ve Basınç Dalgalanması Koruması

Eğimli darbe hatları su darbesi etkilerini azaltır. Sıvı kütleleri yatay hatlarda hareket ettiğinde, momentum değişimleri bağlantı elemanları veya cihazlarla çarpışmada basınç dalgalanmaları yaratır. Eğim, sıvı birikimini ve kütle oluşumunu önler. Sürekli drenaj, su darbesi iletemeyen gaz dolu hatların korunmasını sağlar.

Darbe borularını, aşırı gecikme olmadan basınç titreşimlerini sönümleyecek şekilde boyutlandırın. Standart uygulamalarda çoğu durumda 12 mm veya 1/2 inç boru kullanılır. Pistonlu pompaların yüksek frekanslı titreşimleri için akustik rezonansı azaltmak amacıyla daha büyük çap (18 mm) veya daha kısa uzunluklar gerekir. Eğim tek başına okumaları stabilize edemediğinde titreşim sönümleyiciler kurun.

Akış elemanlarında diferansiyel basınç ölçümleri için, yüksek ve düşük taraf darbe hatlarında aynı eğimi koruyun. Eşit olmayan sıvı yükleri sıfır kaymalarına yol açar ve bu da akış ölçüm hatası olarak görünür. Kurulum sırasında eğim tutarlılığını doğrulamak için su terazisi kullanın. Gelecekteki bakım için kurulumdaki eğim yönlerini belgeleyin.

Kurulum ve Doğrulama Prosedürü

• Adım 1: Normal çalışma sıcaklığı, basınç ve faz dahil olmak üzere proses akışkan özelliklerini inceleyin. Olası yoğunlaşma, katılaşma veya gaz çıkışı koşullarını belirleyin.
• Adım 2: Hizmet türüne göre eğim yönünü belirleyin. Gaz ve buhar proses yönüne, sıvı cihaz yönüne eğilir. Tasarım gerekçesini belgeleyin.
• Adım 3: Minimum eğim açısını hesaplayın. Standart olarak 1:10 (yüzde 10), ağır katılar veya viskoz akışkanlar için 1:5 (yüzde 20) kullanın. Saha düzeni için dereceye çevirin — yüzde 10, 5.7 derece; yüzde 20, 11.3 dereceye eşittir.
• Adım 4: Tutarlı eğimi koruyan boru desteklerini kurun. Yapısal çelik farklılıklarını telafi etmek için ayarlanabilir destekler kullanın. Birden fazla noktada dijital eğim ölçerle eğimi doğrulayın.
• Adım 5: Hizmet koşullarına göre kondens potları, sızdırmaz potlar veya havalandırma vanaları kurun. Potları, başlatma ve durdurma dahil tüm çalışma koşullarında sıvı sızdırmazlığını koruyacak şekilde konumlandırın.
• Adım 6: Darbe hatlarını proses tasarım basıncının 1.5 katı ile basınç testine tabi tutun. Tüm bağlantılarda sızıntı kontrolü yapın. Basınç altında eğimin korunduğunu doğrulayın — esnek borular basınç altında sarkabilir.

Sonuç ve Uygulama Tavsiyesi

En yaygın basınç ölçüm hataları, yanlış eğimli darbe hatlarından kaynaklanır. Yatay kurulumlar gaz hizmetinde kondensatı, sıvı hizmetinde gaz ceplerini tutar. Her iki durum da önemli ölçüm hatalarına ve proses kontrol sorunlarına yol açar. Her kurulum ve bakım faaliyetinde eğim yönü ve açısını doğrulayın.

Mevcut darbe hattı kurulumlarını denetleyin. Yatay hatları ve yanlış yönde eğimli bölümleri belirleyin. Ölçüm hatalarının ürün kalitesi veya güvenliği etkilediği kontrol döngülerinde düzeltmeleri önceliklendirin. Eğim yönlerini P&ID çizimlerinde ve bakım yönetim sisteminde belgeleyin. Doğru eğim olmadan kurulan bir darbe hattı, gerçekleşmeyi bekleyen bir ölçüm hatasıdır.

Yazar: Wang Lei, PLC, DCS ve kontrol sistemlerinde 10 yılı aşkın deneyime sahip endüstriyel otomasyon mühendisi.
