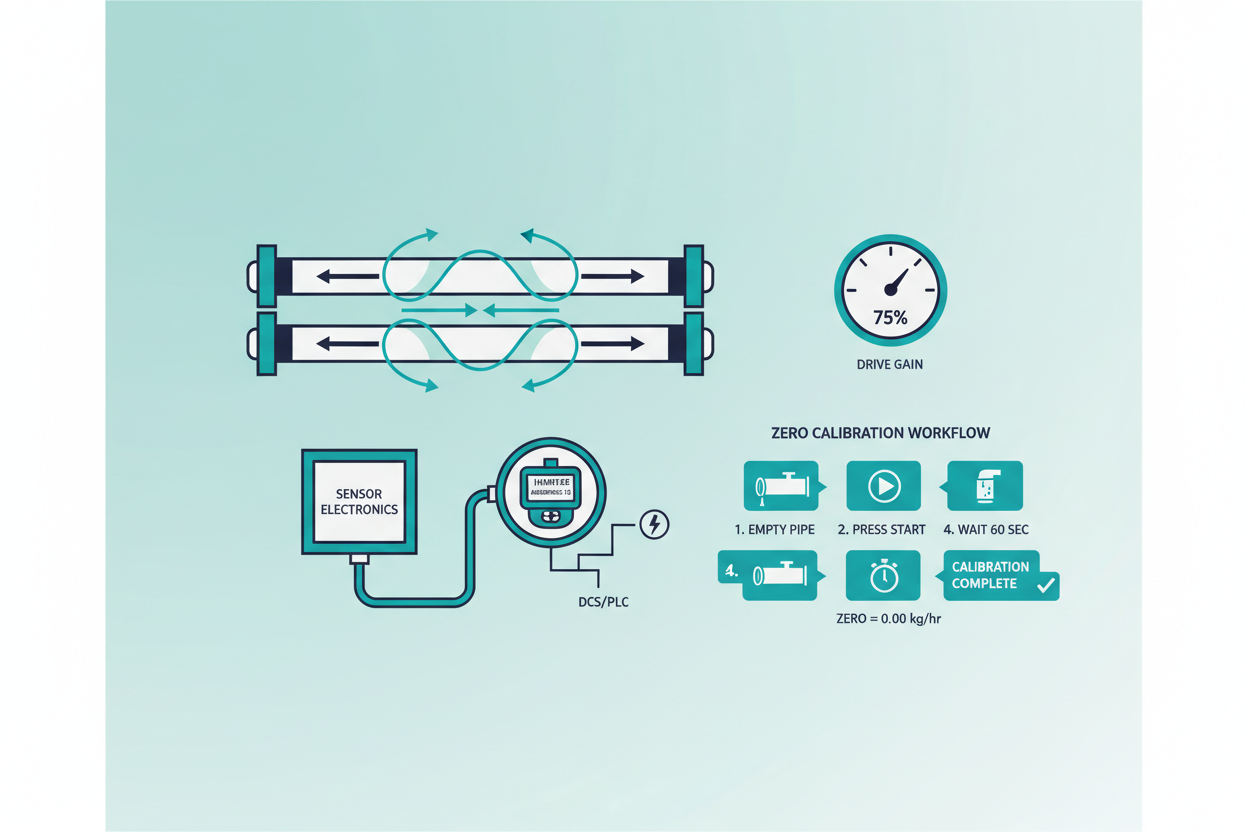

Coriolis Kütle Akış Ölçer Saha Konfigürasyonu, Sıfır Kalibrasyonu ve Arıza Teşhisi

Coriolis Mass Flow Meter Field Configuration, Zero Calibration, and Fault Diagnosis

Coriolis Sayaçlarının Kurulum Sonrası Neden Kaydığı

Coriolis sayaçları, iki titreşen boru arasındaki faz kayması yoluyla kütle akışını ölçer. Bir Coriolis borusu, doğal rezonans frekansında titreşir — tipik olarak 2 inçlik bir sensör için 80 ila 130 Hz arası. Kurulum sırasında uygulanan herhangi bir mekanik stres, bu rezonans temel çizgisini bozar. Emerson Micro Motion 2700 vericisi, devreye alma sırasında Ham Sıfır değerini kaydeder. Boru stresi borunun dinlenme pozisyonunu değiştirirse, Ham Sıfır kayar ve sonraki tüm akış okumaları sistematik bir sapma taşır.

Saha deneyimi, 1,5 mm’den fazla flanş hizasızlığının, 100 kg/dak sayaçta tam ölçeğin %0,05’i kadar bir sıfır sapması oluşturduğunu gösterir — kapalı konumda yaklaşık 50 g/dak sahte akışa eşdeğerdir. GE Panametrics CFS Serisi vericisi aynı faz kayması prensibini kullanır ancak gürültü tabanını azaltmak için uyarlanabilir filtrelemeli dijital sinyal işlemcisi uygular.

Her iki platform da kurulum sırasında aynı mekanik disiplin gerektirir. İlk olarak, proses borulamasını bağımsız olarak destekleyin — sayaç boru ağırlığını asla taşımasın. İkinci olarak, flanşları 0,5 mm yanal ve 0,1 derece açısal tolerans içinde hizalayın. Üçüncü olarak, sayacı kontrol vanasının hemen altına, en az 10 boru çapı uzunluğunda düz bir boru koşusu olmadan kurmaktan kaçının.

HART Kullanarak Sıfır Ayarı Prosedürü

Sıfır ayarı, kurulum stresi ortadan kalktıktan sonra Ham Sıfır temel çizgisini düzeltir. Bu prosedür sıfır akış koşulları gerektirir — boru, işletme sıcaklığı ve basıncında proses sıvısıyla tamamen dolu olmalıdır. Boş veya kısmen dolu boruda sıfır ayarı asla yapılmamalıdır. Doğru kurulmuş 2 inç Micro Motion sensöründe elde edilen Ham Sıfır, fabrika temel çizgisine ±10 nanosaniye içinde olmalıdır.

  • Adım 1: Sayacı izole edin. Yukarı ve aşağı akış blok vanalarını kapatın. Aşağı akışta görsel kontrol veya ikincil bir cihazla sıfır akışı doğrulayın.
  • Adım 2: Termal stabilizasyonu bekleyin. Proses işletme sıcaklığına ulaştıktan sonra 15 dakika bekleyin. Sensör gövdesi boyunca sıcaklık gradyanları görünür akış sinyalleri oluşturur.
  • Adım 3: Bir HART iletişim cihazı bağlayın veya AMS Device Manager kullanın. Micro Motion 2700 Servis menüsüne gidin → Sıfır Kalibrasyonu → Sıfır Başlat.
  • Adım 4: Verici, boru faz kaymasını 60 saniye boyunca örnekler. Ekranda "Sıfırlama Devam Ediyor" yazısı görünür. İşlemi kesintiye uğratmayın.
  • Adım 5: Elde edilen Ham Sıfır değerini okuyun. ±10 ns içindeyse kabul edin. Bu aralığın dışındaysa, borulamada kalan stresi kontrol edin — çapraz desen sıkma yöntemiyle flanş tork sırasını yeniden kontrol edin.
  • Adım 6: 4–20 mA çıkışının sıfır akışta 4,00 mA okuduğunu doğrulayın. Panametrics CFS’de, HART evrensel komutu 3 göndererek Birincil Değişkeni okuyun ve PV = 0,000 kg/dak ±%0,05 içinde olduğunu onaylayın.

Sürücü Kazancı — Gizli Arıza Göstergesi

Sürücü Kazancı, vericinin boru titreşimini rezonans genliğinde tutma çabasıdır. Sağlıklı bir Micro Motion 2700, normal çalışmada %15 ile %40 arasında Sürücü Kazancı gösterir. Sürücü Kazancı %85’in üzerine çıkarsa ciddi bir proses durumu veya mekanik arıza işaretidir. Verici rezonansı sürdüremez ve sonunda Micro Motion 2700 arıza kaydında A105 kodlu Slug Akış alarmı verir.

İki fazlı akış, yüksek Sürücü Kazancının başlıca nedenidir. Bir sıvı prosesinde gaz karışımı, boru yoğunluğunu önemli ölçüde azaltır ve salınımı sönümlendirir. GE Panametrics CFS’de aynı durum, cihaz durum kaydında (Proses Alarm Kelimesi bit 5) Boru Dolu Değil tanı bayrağı olarak görünür. Mühendisler bunu sıklıkla verici arızası olarak yanlış teşhis eder. Ancak iki fazlı akış tespiti önce bir proses incelemesini tetiklemelidir — yukarı akış kontrol vanasında kavitasyon, kısmen açık bypass vanasından girdap oluşumu veya düşük geri basınç nedeniyle flaş noktası durumu arayın.

Yüksek Sürücü Kazancının diğer nedenleri şunlardır:

  • Borular içinde mum veya hidrat birikimi — sıcak su ile temizleme yapın ve öncesi-sonrası Sürücü Kazancını karşılaştırın.
  • Boru korozyonu veya aşınması — tarihçiden temel Sürücü Kazancı eğilimi isteyin ve haftalar içinde kademeli artış arayın.
  • Gevşek bağlantı kutusu bağlantıları — sensör muhafazasında titreşim gürültü oluşturabilir ve Sürücü Kazancı hesaplamasını yanlış yükseltebilir.

Altı Adımlı Arıza İzolasyon İş Akışı

Bir Coriolis sayaç düzensiz okumalar veriyor veya arıza alarmı veriyorsa bu yapılandırılmış sıralamayı izleyin. Micro Motion 2700 ve GE Panametrics CFS ortak bir tanılama hiyerarşisi paylaşır.

  • Adım 1: Aktif arıza kaydını okuyun. Micro Motion 2700’de HART komutu 48 (Ek Durum Oku) kullanın. GE Panametrics CFS’de Genişletilmiş Cihaz Durumu baytını okuyun. Arızayı proses alarmı veya donanım alarmı olarak sınıflandırın.
  • Adım 2: Sürücü Kazancını kontrol edin. %85’in altındaysa → boru normal titreşiyor. %85’in üzerindeyse → iki fazlı akış veya kirlenme şüphesi. %100’ün üzerindeyse → boru çatlamış veya sensör bobini hasarlı olabilir.
  • Adım 3: Boru sıcaklığını doğrulayın. Sensör içindeki RTD, HART PV3 üzerinden boru sıcaklığını bildirir. Proses sıcaklığından 15°C’den fazla sapma RTD kablolama hatası veya sensör hasarını gösterir.
  • Adım 4: Sıfır stabilite kontrolü yapın. Sıfır akışta, Ham Sıfır değerini 5 dakika boyunca izleyin. ±5 ns/dak’dan fazla kayma mekanik stres veya gevşek sensör montajını doğrular.
  • Adım 5: 4–20 mA döngüsünü kontrol edin. Döngüye 250 ohm HART direnci uygulayın. Döngü akımının HART PV ile ±0,05 mA içinde eşleştiğini doğrulayın. Fark, verici içindeki D/A dönüştürücü arızasını gösterir.
  • Adım 6: Yoğunluk okumalarını referansla karşılaştırın. Micro Motion 2700’de HART PV2 = Hat Yoğunluğu. Laboratuvar örneğiyle karşılaştırın. ±2 kg/m³ üzerindeki yoğunluk hatası boru hasarı veya önemli kaplama birikimini doğrular.

Verici Konfigürasyonu: Temel Parametreler

Doğru konfigürasyon sistematik hataları önler. Emerson Micro Motion 2700’de devreye alma sonrası bu parametreleri doğrulayın:

  • Akış Yönü: Proses her zaman tek yönde akıyorsa İleri olarak ayarlayın. Çift yönlü ölçüm için Akış Yönü mutlak veya çift yönlü olarak ayarlanmalı, böylece negatif akışta yanlış okuma önlenir.
  • Kütle Akış Kesme: Fabrika varsayılanı kalibre edilmiş tam ölçeğin %0,5’idir. Yakın sıfır akış dönemlerinde yanlış birikimi önlemek için teslimat uygulamalarında %0,2’ye düşürün.
  • Slug Akış Süresi: Varsayılan 0 saniyedir. Kısa gaz sluglarının olduğu proseslerde gereksiz kontrol bozulmalarını önlemek için 5 saniyeye çıkarın.
  • Sönümleme: Fabrika varsayılanı 0,04 saniyedir. Gürültülü boru hattı uygulamalarında 4–20 mA çıkışını yumuşatmak için 0,16 saniyeye çıkarın, ölçüm doğruluğunu etkilemez.

GE Panametrics CFS’de, pompa kapandığında yanlış birikimi önlemek için Düşük Akış Kesme’yi aralığın %2’si olarak ayarlayın. Çıkış Güncelleme Hızının DCS tarama hızıyla eşleştiğini doğrulayın — 100 ms çıkış güncellemesi ile 500 ms DCS tarama döngüsü, beş veri noktasından dördünü boşa harcar ve PID kararsızlığına yol açabilir.

Sonuç ve Eylem Önerileri

Coriolis sayaçları, kurulum mekanikleri ve verici konfigürasyonu doğru olduğunda olağanüstü doğruluk sağlar — tipik olarak ±%0,1 kütle akışı. Sıfır ayarı yapmadan önce flanşlardaki boru stresini giderin. Proses alarmlarını donanım arızalarından ayırmak için HART komutları 3 ve 48’i sistematik kullanın. Sürücü Kazancını öncü gösterge olarak izleyin: %25’ten %60’a üç ayda yükselen bir eğilim, doğruluk ölçülebilir şekilde bozulmadan çok önce boru kirlenmesini uyarır.

Emerson Micro Motion 2700 sistemlerinde, teslimat hizmeti için Slug Akış Süresini 5 saniyeye ve Kütle Akış Kesme’yi %0,2’ye ayarlayın. GE Panametrics CFS sistemlerinde, Çıkış Güncelleme Hızının DCS döngü sürenizle eşleştiğini doğrulayın. Bu küçük konfigürasyon seçimleri, yüksek performanslı bir sensörün derecelendirilmiş doğruluğunu sağlayıp sağlamayacağını veya proses muhasebenize sistematik sapma katıp katmayacağını belirler.

Yazar: Chen Hao, PLC, DCS ve kontrol sistemlerinde 10 yılı aşkın deneyime sahip endüstriyel otomasyon mühendisi.
