Bently Nevada 3500 Titreşim Koruması Devreye Alma ve Arıza Teşhisi Triconex T3000 ile

2oo3 Voting, API 670, Bently Nevada 3500, IEC 61511, Modbus TCP, Proximity Probe, Refinery Automation, Rotating Equipment Protection, Triconex T3000, Vibration Monitoring
Nisan 24, 2026

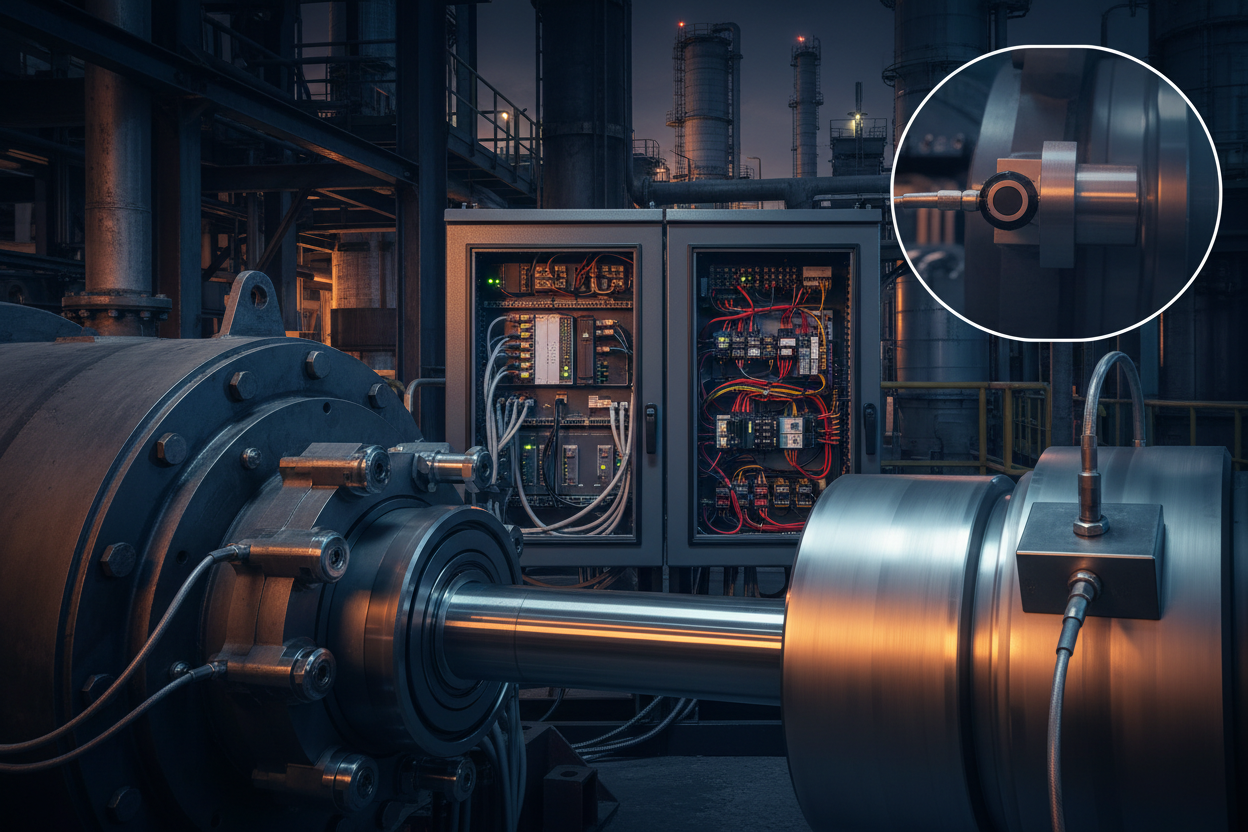

Bently Nevada 3500 Vibration Protection Commissioning and Fault Diagnosis with Triconex T3000

Bently Nevada 3500/42M modülü için pratik API 670 devreye alma adımları, Triconex T3000 2oo3 trip mantığı entegrasyonu, yakınlık probu boşluk doğrulaması ve rafineri ile gaz sıkıştırma hizmetlerinde döner ekipman koruması için altı arıza teşhis matrisi.

Sistem Mimarisi ve API 670 Uyum Gereksinimleri

Bently Nevada 3500 rafı, döner ekipman koruması için endüstri standardıdır. Eddy-current yakınlık problarını 3500/42M dört kanallı titreşim izleme modülü ile eşleştirir. API 670 Beşinci Baskı, mil radyal titreşimi, eksenel pozisyon ve kasa titreşimi izleme için minimum gereksinimleri tanımlar.

Triconex T3000, 3500 trip röle çıkışlarını kablolu DI üzerinden alır. Ayrıca titreşim genliği değerlerini Modbus TCP üzerinden okur. 40101 kayıt adresi Kanal 1 titreşimini µm cinsinden tutar (0–2.540 µm, 1 µm/sayım). 40102 Kanal 2’yi tutar. 40121 ve 40122 kayıtları eksenel pozisyon değerlerini tutar (–1.270 ila +1.270 µm). T3000, SCADA tarihçeleme için bunları her 500 ms’de sorgular.

3500/05 Sistem Monitör modülü Modbus TCP sunucusunu barındırır. IP adresini Sistem Monitör yapılandırma yazılımı ile ayarlayın. ESD mantık çözücü trafiğinden ayrı, özel 100 Mbps yönetim VLAN’ı kullanın.

Yakınlık Probu Boşluk Doğrulaması ve Hassasiyet Kalibrasyonu

Doğru prob boşluğu kritik önemdedir. API 670, 8 mm Bently Nevada probları için nominal boşluğu 1,27 mm (50 mil) olarak belirtir. Probu hassasiyeti 7,87 V/mm (200 mV/mil) dir. Nominal boşlukta DC çıkış voltajı –10,0 VDC’dir. Kabul edilebilir aralık –9,5 ila –10,5 VDC’dir. Rafı enerjilendirmeden önce proximitor çıkışında dijital voltmetre ile bunu doğrulayın.

Her radyal prob çifti için aşağıdaki devreye alma adımlarını izleyin:

Adım 1: Probu, uzatma kablosunu ve proximitoru bağlayın. Bir ohmmetre ile kablo sürekliliğini doğrulayın. Prob ucu ile proximitor çıkış konnektörü arasındaki direnç, 5 m kablo demetleri için 5,5–6,5 Ω olmalıdır.
Adım 2: Proximitoru –24 VDC kaynaktan besleyin. Proximitor BNC çıkışında DC boşluk voltajını ölçün. Boşluk voltajı –10,0 ±0,5 VDC olana kadar probun eksenel pozisyonunu ayarlayın. Prob tutucuyu kilitleyin ve somun torkunu 7 N·m olarak ayarlayın.
Adım 3: 3500/42M yapılandırma yazılımında hassasiyeti 7,87 V/mm olarak girin. Radyal titreşim için tam ölçek aralığını 254 µm olarak ayarlayın. Kanalın statik nominal boşlukta 0 µm okuduğunu doğrulayın.
Adım 4: Referans bir sarsıcı veya mekanik runout kontrolü uygulayın. Mili 200 RPM’de yavaşça döndürün. 3500/42M Spektrum ekranından 1× ve 2× senkron titreşimleri kaydedin. Runout, API 670 uyarı seviyesinin %25’inden fazla ise uyarı eşik değerinden mekanik runoutu çıkarın.
Adım 5: Uyarı ve Tehlike eşik değerlerinin API 670 Ek B önerileriyle uyumlu olduğunu doğrulayın. Yatak açıklığı 500 mm’nin altında olan santrifüj kompresörlerde Uyarı genellikle 50 µm tepe-tepe, Tehlike ise 75 µm tepe-tepe olarak belirlenir. Bunların SIL doğrulama giriş verileriyle uyumlu olduğunu onaylayın.

Triconex T3000 2oo3 Trip Mantığı Entegrasyonu

API 670, kritik makine koruması için bağımsız oylama gerektirir. Üç 3500 raf trip röle çıkışını ayrı T3000 DI modüllerine, ayrı triadlarda bağlayın. Bu, 3500’ün dahili oylamasını tamamlayarak T3000 seviyesinde donanım 2oo3 oylaması sağlar.

TriStation 1131’de T3000 neden-sonuç matrisini yapılandırın. T3000 standart kütüphanesinden VOTE_2oo3 fonksiyon bloğunu kullanın. Giriş sinyalleri 3500 röle kanallarından gelen üç DI durumudur. Çıkış, anti-surge valfini veya yağlama yağı ESD solenoidini sürer.

T3000 DI giriş filtresini röle kontak sıçramasından kaynaklanan yanlış tripleri önlemek için 20 ms olarak ayarlayın. DI enerjilendirmeden trip çıkışına kadar T3000 tepki süresini doğrulayın. IEC 61511, tepki süresinin PST’nin onda birinden az olmasını ister. 2 s PST için tepki süresi 200 ms’nin altında olmalıdır. Fabrika kabul testinde bunu 1 ms çözünürlüklü T3000 SOE modülü ile belgeleyin.

Altı Yaygın Titreşim Sinyali Arıza Deseni

Devreye almadan sonra, bu altı arıza deseni Bently Nevada 3500 sistemlerinde saha çağrılarının %90’ından fazlasını oluşturur:

Arıza 1 — Statik DC offset kayması: Boşluk voltajı nominalden ±1,0 V’dan fazla 24 saat içinde değişir. Sebep: prob tutucunun termal genleşmesi veya mil merkez hattı kayması. Prob pozisyonunu düzeltin veya setpoint offsetine termal genleşme hesaplaması ekleyin.
Arıza 2 — Senkron olmayan frekansta yüksek AC gürültü tabanı: Çalışma hızının 10×’inde 10 µm üzerinde genlik. Sebep: bitişik VFD’lerden elektromanyetik girişim. EMI korumalı uzatma kabloları kullanın ve korumanın sadece proximitor ucunda topraklandığını doğrulayın.
Arıza 3 — Aynı anda bir düzlemdeki her iki probun sıfır okuması: Sebep: proximitorun –24 VDC beslemesinin kaybı. Backplane güç LED’ini kontrol edin. LED amber ise 3500/15 güç kaynağını değiştirin.
Arıza 4 — Modbus TCP kayıt değeri son bilinen iyi değerde donmuş: Sebep: 3500/05 Ethernet port bağlantı kaybı. Hem switch portunda hem 3500/05’te 100 Mbps tam dubleks zorlayın. RJ45 pin 1 (TX+) kablo sürekliliğini doğrulayın.
Arıza 5 — Başlangıçta yanlış Uyarı alarmı: Sebep: yavaş döndürme sırasında temiz milde yüksek runout. Yapılandırma yazılımında 3500/42M Başlangıç Atlamasını etkinleştirin. Hız Keyphasor girişinde 200 RPM’yi aştıktan sonra atlama süresini 180 s olarak ayarlayın.
Arıza 6 — Süreç arızası olmadan Tehlike rölesi enerjilenmesi: Sebep: T3000 DI giriş eşik uyumsuzluğu. 3500 röle çıkışı 24 VDC kuru kontakdır. T3000 DI modülünün 10 mA minimum akımla +24 VDC ıslak giriş voltajını doğrulayın. DI modül terminal bloğundaki seri akım sınırlayıcı direnç değerini kontrol edin.

Sonuç ve Eylem Önerisi

Bently Nevada 3500 ve Triconex T3000, doğru devreye alındığında güvenilir bir döner ekipman koruma mimarisi oluşturur. Prob boşluk voltajını nominalin ±0,5 VDC’si içinde doğrulayın. API 670 setpointlerini kesinleştirmeden önce mekanik runoutu çıkarın. T3000 2oo3 DI bağlantılarını ayrı triadlarda doğrulayın. DI filtresini 20 ms olarak ayarlayın. Fabrika kabul testinde 1 ms SOE çözünürlüğü ile trip tepki süresini belgeleyin. Altı arıza desenini devreye alma kontrol listesi olarak kullanarak erken yaş arızalarını önleyin. Bu adımlar API 670, IEC 61511 ve tesis sigorta gereksinimlerini aynı anda karşılar.

Yazar: Wang Lei, PLC, DCS ve kontrol sistemlerinde 10 yılı aşkın deneyime sahip endüstriyel otomasyon mühendisi.
