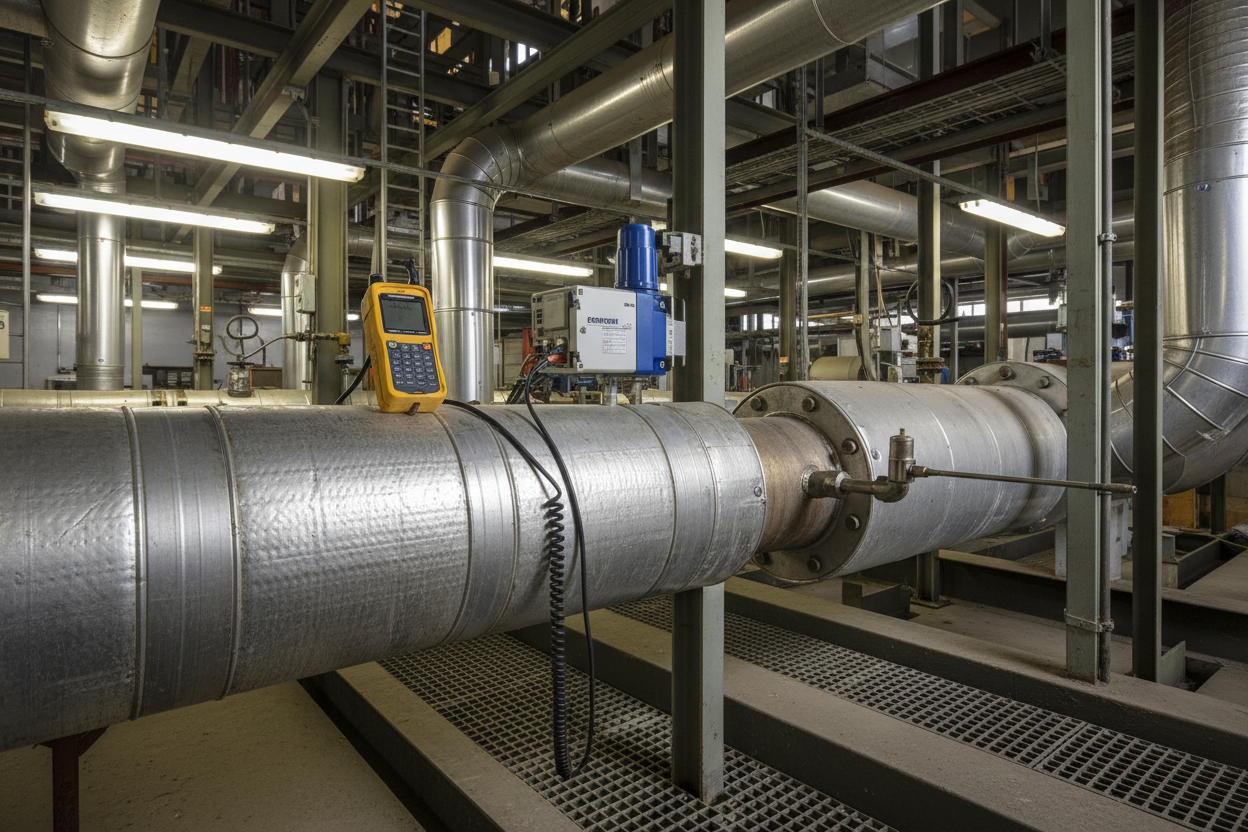

Измерение расхода пара: диафрагменные пластины против вихревых расходомеров — руководство по вводу в эксплуатацию Emerson Rosemount 8800DF и Honeywell SmartLine STF

Выбор технологии: диафрагменная пластина против вихревого расходомера для пара

Диафрагменные пластины недорогие и соответствуют стандарту ISO 5167. Однако они требуют конденсатосборников, двух импульсных отводов и передатчика перепада давления с температурной компенсацией. Диафрагменная пластина с β = 0,6 обеспечивает только 3:1 диапазон измерения при приемлемой погрешности. Вихревые расходомеры измеряют частоту срыва вихрей, прямо пропорциональную скорости потока. Emerson Rosemount 8800DF интегрирует датчик температуры для компенсации плотности насыщенного пара без внешнего передатчика, что исключает риск замерзания импульсных линий в холодном климате.

Вихревые расходомеры имеют порог отключения при низком расходе — ниже 2–3 м/с срыв вихрей становится нерегулярным. Выбирайте технологию диафрагменной пластины для паропроводов, которые регулярно работают ниже 30% от проектного расхода. Выбирайте вихревые расходомеры для линий с устойчивым потоком выше 1 м/с и требованиями к диапазону измерения 10:1 — стандартная спецификация для моделей 8800DF и Honeywell SmartLine STF. Для измерения проводящих жидкостей в качестве альтернативной технологии электромагнитный расходомер ABB FSM4000 обеспечивает высокоточное inline-измерение без движущихся частей.

Пусконаладка Emerson Rosemount 8800DF

8800DF интегрирует вихревой датчик с двухфункциональным температурным элементом и выдает компенсированный массовый расход в сигнале 4–20 мА HART. Для правильной настройки требуется точный ввод свойств пара.

• Шаг 1: Введите внутренний диаметр трубы с точностью 0,1 мм. Используйте фактический размер отверстия из сертификата трубного графика. Ошибка 1 мм на трубе диаметром 100 мм изменяет коэффициент K и вводит ошибку объёмного расхода около 2%.
• Шаг 2: Выберите тип жидкости. Перейдите в Конфигурация → Тип жидкости и выберите Насыщенный пар или Перегретый пар. Для насыщенного пара расходомер использует давление для определения плотности по таблице пара IAPWS-IF97.
• Шаг 3: Настройте компенсацию давления. Для линии насыщенного пара с постоянным давлением 10 бар ввод фиксированного значения давления вводит ошибку плотности менее 0,5%, если рабочее давление остается в пределах ±0,3 бар от заданного значения.
• Шаг 4: Установите порог отключения при низком расходе на 1,5 м/с в первые 30 минут подачи пара, чтобы предотвратить повреждение датчика от конденсатных ударов. После стабилизации температуры линии верните значение по умолчанию 0,5 м/с.
• Шаг 5: Проверьте выходной коэффициент K с помощью команды HART 1. Коэффициент K для 100 мм 8800DF обычно составляет от 1,8 до 2,1 импульса на литр в зависимости от размера срывного элемента.
• Шаг 6: Задокументируйте сигнал на нулевом расходе. Правильно установленный вихревой расходомер показывает 4,00 мА ± 0,02 мА при нулевом расходе. Значения вне этого диапазона указывают на электрические помехи или повреждение датчика из-за конденсатных ударов при запуске.

Фильтр вибраций Honeywell SmartLine STF и Modbus TCP

SmartLine STF использует HART версии 7 и интегрируется с Honeywell Experion PKS через мультиплексор HART или аналоговые входные карты. Встроенный фильтр вибраций предотвращает имитацию срыва вихрей низкочастотными механическими вибрациями. Труба 100 мм при скорости 3–20 м/с создает срыв вихрей на частотах 20–130 Гц. Настройте фильтр STF на пропуск 15–150 Гц и подавление сигналов ниже 10 Гц. Это блокирует вибрации насоса на 25 Гц без ослабления реальных сигналов расхода.

Для Modbus TCP сопоставьте массовый расход (кг/ч) с регистром 40001, температуру процесса с 40003 и давление процесса с 40005. Используйте порт 502 с тайм-аутом 500 мс в Experion PKS для своевременного обнаружения потери связи с STF.

Пять распространённых неисправностей в применениях вихревых расходомеров для пара

• Неисправность 1 — шум на нулевом расходе: Указывает на повреждение от ударов конденсата — проверьте срывной элемент на механическую деформацию.
• Неисправность 2 — показания расхода на 15–20% ниже после длительной работы: Свидетельствует о загрязнении срывного элемента накипью — очистите горловину или замените вставку.
• Неисправность 3 — потеря связи HART после прогрева линии: Указывает на коррозию разъема в полевом распределительном шкафу — проверьте попадание влаги и очистите клеммы.
• Неисправность 4 — нестабильные показания при запуске установки: Связана с двухфазным влажным паром — влажность пара выше 5% вызывает нестабильность срыва вихрей. Установите сепаратор пара вверх по потоку или увеличьте нагрузку на ловушку.
• Неисправность 5 — ошибка массового расхода 3–5% спустя несколько месяцев: Связана с дрейфом компенсации давления — перекалибруйте передатчик давления вверх по потоку и проверьте, что значение компенсации соответствует фактическому рабочему давлению в конфигурациях 8800DF и STF.

Заключение и рекомендации

Выбирайте вихревые расходомеры для паропроводов с устойчивым потоком выше 1 м/с и требованиями к диапазону измерения 10:1. Используйте диафрагменные пластины там, где поток регулярно падает ниже 30% проектной мощности. Для насыщенного пара Emerson Rosemount 8800DF с интегрированной компенсацией плотности исключает необходимость конденсатосборников и упрощает монтаж. Для установок Honeywell Experion PKS SmartLine STF напрямую отображается в регистр Modbus 40001 с минимальной настройкой. В обоих случаях установите порог отключения при низком расходе на 1,5 м/с в первые 30 минут подачи пара. Это предотвращает повреждение срывного элемента конденсатными ударами и является самым эффективным средством защиты срока службы вихревого расходомера.

Автор: Чжан Хуа — инженер по промышленной автоматизации с более чем 10-летним опытом работы с ПЛК, ДСК и системами управления.
