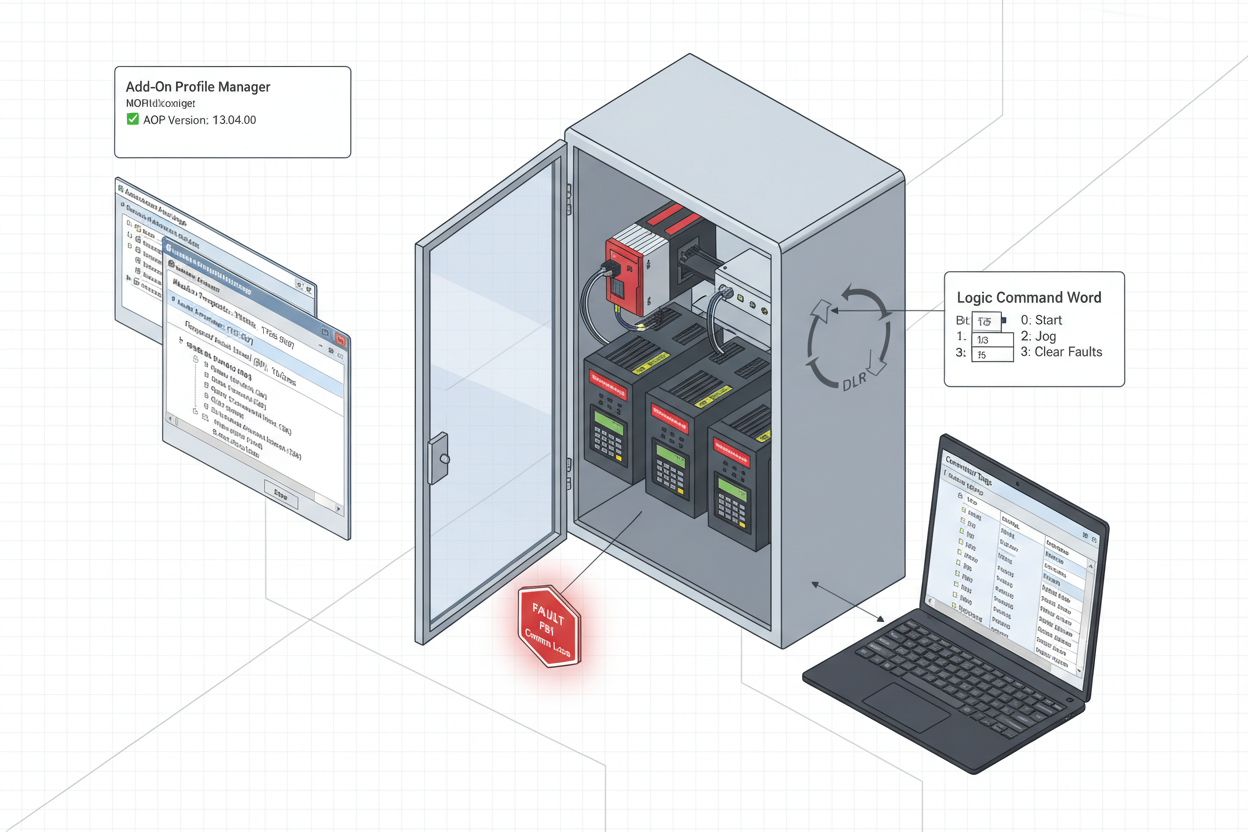

Comissionamento dos VFDs Allen-Bradley PowerFlex 525 no ControlLogix 5580 via EtherNet/IP: Um Guia Completo de Campo

P: Por que a Integração EtherNet/IP do PowerFlex 525 Requer Configuração Precisa?

Os drives PowerFlex 525 se comunicam via EtherNet/IP usando o Common Industrial Protocol (CIP). O Controlador Allen-Bradley 1756-L83E ControlLogix 5580 estabelece uma conexão CIP Classe 1 para dados cíclicos de E/S — referência de velocidade, feedback de velocidade, palavra de status e palavra de comando. Três fatores causam a maioria das falhas na comissionamento: a versão do Add-On Profile (AOP) deve corresponder ao firmware do drive, o RPI deve estar alinhado com os requisitos de controle de velocidade da aplicação, e o endereço IP do drive deve coincidir exatamente com a configuração do módulo no Studio 5000. O Módulo de Comunicação EtherNet/IP Allen-Bradley 1756-EN2T fornece a porta scanner EtherNet/IP no chassi ControlLogix para conexões dos drives PowerFlex 525.

P: Como Instalar o AOP Correto e Configurar o IP do Drive?

• Passo 1 — Instalar AOP: No Studio 5000, vá em Ferramentas → Gerenciador de Add-On Profile. Verifique se a versão do AOP PowerFlex 525 corresponde ao firmware do seu drive. Para firmware v7.001, instale AOP v4.01 ou superior. Baixe do Rockwell PCDC. Instale com o Studio 5000 fechado e depois reinicie.
• Passo 2 — Configurar IP do Drive: Ligue o PowerFlex 525. No teclado HIM, navegue até o parâmetro C128 (Configuração de Endereço IP). Defina C128 = 1 (IP Estático). Insira os parâmetros C129–C132 para os octetos do endereço IP, C133–C136 para a máscara de sub-rede, C137–C140 para o gateway. Exemplo típico: IP 192.168.1.25, Máscara 255.255.255.0, Gateway 192.168.1.1. Reinicie o drive após a configuração. Verifique com um ping a partir da estação de engenharia.

P: Como Adicionar o Drive ao Studio 5000 e Configurar a Conexão?

• Passo 3 — Adicionar Módulo: Clique com o botão direito na porta Ethernet do controlador 5580 → Novo Módulo. Procure por “PowerFlex 525-EENET” e selecione o número de catálogo exato. Defina o Nome do Módulo (ex.: PF525_Pump_01) e o endereço IP conforme o Passo 2.
• Passo 4 — Configurar Conexão: Na aba Conexão, defina RPI = 10,0 ms para aplicações gerais, 5,0 ms para loops críticos de velocidade, 2–5 ms para posicionamento. Defina Tamanho de Entrada = 4 palavras (padrão) ou 8 palavras (estendido). Defina Tamanho de Saída = 4 palavras. Marque “Usar Conexão Unicast” para topologias ponto a ponto.
• Passo 5 — Mapear Tags: O Studio 5000 cria automaticamente as tags: PF525_Pump_01:I.Data[0] (Status Lógico), PF525_Pump_01:I.Data[1] (Feedback de Velocidade Hz×10), PF525_Pump_01:O.Data[0] (Comando Lógico), PF525_Pump_01:O.Data[1] (Referência de Velocidade Hz×10). Mapa de bits do Comando Lógico: Bit 0 = Parar, Bit 1 = Iniciar, Bit 2 = Jog, Bit 3 = Limpar Falhas, Bit 7 = Frente/ Ré. Status Lógico: Bit 0 = Pronto, Bit 1 = Ativo, Bit 7 = Falha, Bit 8 = Na Referência.

P: Como Acessar Parâmetros do Drive via Mensagens Explícitas?

Para parâmetros não cobertos pela montagem de E/S, use instruções MSG com Tipo de Mensagem = CIP Genérico, Tipo de Serviço = Get Attribute Single (leitura) ou Set Attribute Single (escrita), Classe = 0x0f, Instância = número do parâmetro, Atributo = 0. Por exemplo, para ler P041 (Tempo de Aceleração 1): Instância = 41, Serviço = Get Attribute Single. Execute a MSG em um temporizador periódico de 1 segundo — nunca a cada varredura, pois isso sobrecarrega a conexão EtherNet/IP.

P: Como Diagnosticar as Três Falhas Mais Comuns do PowerFlex 525 EtherNet/IP?

• Falha F81 — Perda de Comunicação: O 5580 perdeu a conexão CIP Classe 1. Verifique primeiro a continuidade do cabo Ethernet. Aumente o RPI de 2 ms para 10 ms como passo diagnóstico. Verifique se o parâmetro C129 do endereço IP corresponde exatamente às Propriedades do Módulo — uma única diferença em um octeto causa essa falha.
• Erro 16#0204 — Tempo Esgotado na Solicitação de Conexão: O drive não está respondendo às solicitações de conexão CIP. Verifique se o drive não está conectado a outro controlador — o PowerFlex 525 suporta apenas 2 conexões Classe 1 simultâneas. Use a ferramenta Who Active do Studio 5000 para identificar outros controladores com conexões ativas.
• Falha F100 — Parâmetro Fora do Intervalo: Uma instrução MSG escreveu um valor fora dos limites do parâmetro. Verifique P034 (Frequência Mínima) e P035 (Frequência Máxima) antes de escrever referências de velocidade.

P: Como Ajustar o Desempenho EtherNet/IP para Redes com Múltiplos Drives?

Para mais de cinco drives PowerFlex 525 em um único ControlLogix 5580, defina o RPI conforme a criticidade: drives de processo crítico 5 ms, drives auxiliares 20 ms, drives não críticos 50 ms. Habilite CIP Sync (IEEE 1588 PTP) se os drives suportarem (firmware v5.001+) para sincronização de relógio sub-microsegundo. Monitore o Diagnóstico da Porta do módulo Ethernet 5580 — a Utilização Percentual deve ficar abaixo de 60%. Acima de 80%, adicione um segundo módulo Ethernet ou mova drives não críticos para uma VLAN separada. Implemente um contador heartbeat entre o 5580 e cada drive: se o contador não incrementar por 3 períodos RPI consecutivos, dispare um alarme de Perda de Comunicação.

Qual é a Principal Recomendação?

Combine a versão do AOP com o firmware do drive primeiro — este único passo evita horas de solução de problemas. Configure o RPI apropriado para a criticidade do processo de cada drive, não um padrão uniforme. Use diagnósticos de bits da palavra de Comando e Status Lógico em lógica ladder para detectar e anunciar automaticamente falhas do drive. Teste a sequência completa de partida e parada do drive com o contato do contator de saída aberto (sem motor conectado) antes do comissionamento com a carga — isso detecta 90% dos erros de configuração sem risco ao equipamento. Documente o endereço IP, configuração de RPI e backup de parâmetros de cada drive na Documentação do Projeto Studio 5000 antes da entrega para operações.

Autor: Zhang Hongwei é engenheiro de automação industrial com mais de 10 anos de experiência em PLC, DCS e sistemas de controle, especializado em sistemas Allen-Bradley ControlLogix e drives PowerFlex, design de redes EtherNet/IP e programação Studio 5000.
