Артық қысымнан қорғау SIL 2 дәлелдеу тесті: HIMA HIMatrix F35 және Woodward ProTech TPS

ESD Valve, HIMA HIMatrix F35, IEC 61511, Overpressure Protection, Partial Stroke Test, PFDavg, Process Safety, Proof Test, Safety Instrumented System, SIL 2, Woodward ProTech TPS
Сәуір 15, 2026

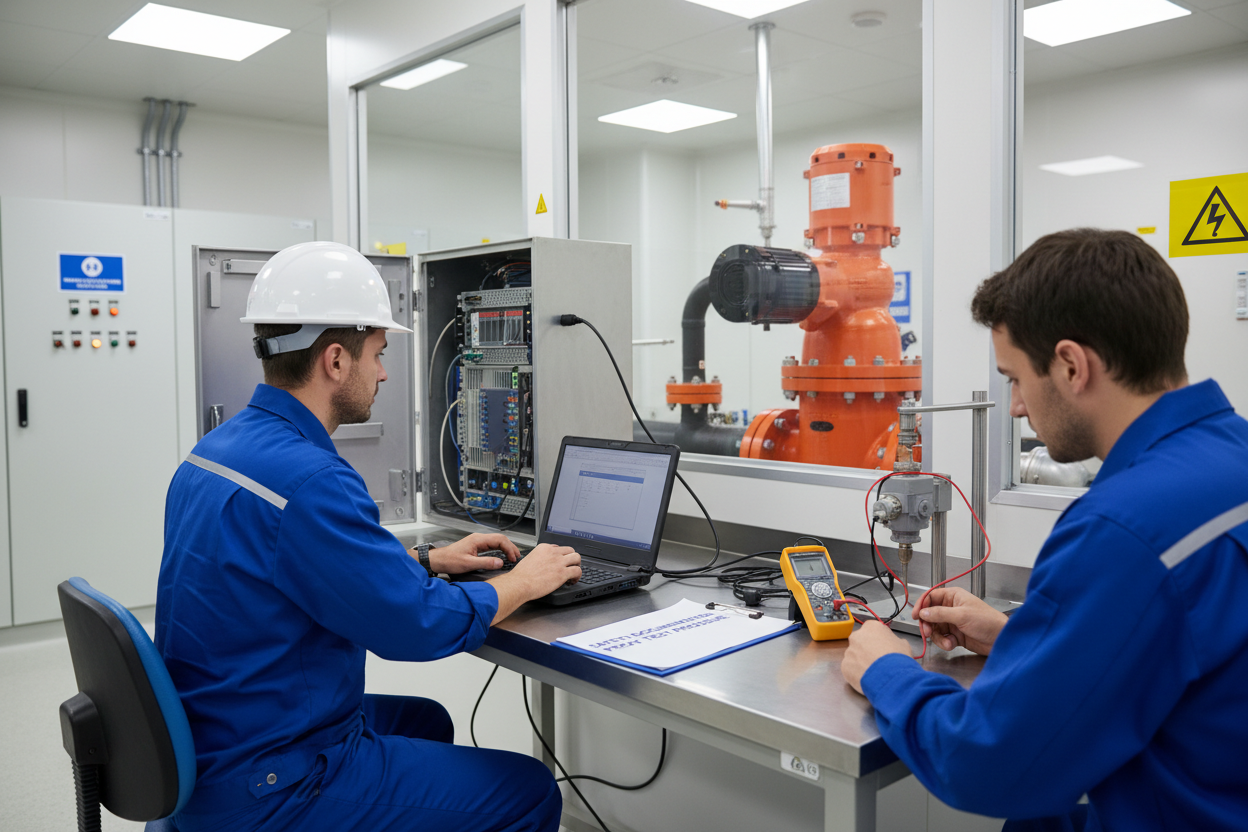

Overpressure Protection SIL 2 Proof Test: HIMA HIMatrix F35 and Woodward ProTech TPS

Неліктен Қысымнан Артық SIF Тексеру Тестілеулері Аудиттерде Сәтсіздікке Ұшырайды

Қысымнан артық қорғау – процестік зауыттардағы ең кең таралған Қауіпсіздік Инструменттелген Функциясы (SIF). Дегенмен, ол ең көп аудит нәтижелерін тудырады. Инженерлер қысым датчигін тексереді, бірақ логикалық шешуші шығыс релесін тексеруді өткізіп жібереді. Олар PST қозғалыс уақытын тіркейді, бірақ ашылу күшін жазбайды. Тесті 45 минутта аяқтайды, бірақ үш элементті құжаттамайды. Аудиторлар жазбаны толық емес деп қабылдамайды.

Бұл мақалада HIMA HIMatrix F35 логикалық шешуші-ге берілетін екіден үшеуіне (2oo3) қысым датчигінің толық тексеру тесті қарастырылады, Woodward ProTech TPS артық жылдамдық қорғау жүйесімен салыстырмалы түрде. Екі жүйе де SIL 2 деңгейін мақсат етеді, PFDavg 1×10⁻³ пен 1×10⁻² аралығында.

Біріншіден, бастапқы SIL есептеуінде қолданылған Тексеру Тестінің Қамтуын (PTC) растаңыз. Көптеген SIL есептеулері толық тексеру үшін 90% PTC қабылдайды. Жартылай тест (тек PST, клапанның толық жүрісі жоқ) тек 50–60% PTC береді. 90% PTC болжамы мен 60% нақты PTC SIL 2 функциясын SIL 1-ге ауыстырады — заңдық салдары бар сәйкестік бұзылуы.

HIMA HIMatrix F35 Логикалық Шешушінің Тексеру Тест Процедурасы

HIMatrix F35 TMR (Үштік Модульдік Қайталанатын) енгізу/шығару архитектурасын қолданады. Әр AI каналы тәуелсіз оқиды және ішкі дауыс береді. Тексеру тесті тек бір арна емес, үш сигнал жолын да тексереді. Қысым датчигінің кірістерін F3 AIO 8/4 01 аналогтық енгізу/шығару модулі басқарады.

1-қадам: SILworx инженерлік станциясы (6.4 немесе одан кейінгі нұсқасы) арқылы HIMatrix SILworx Тексеру Тест Режимін қосыңыз. Жүйе → Қауіпсіздік → Тексеру Тест Менеджеріне өтіңіз. Мақсатты қысымнан артық функцияның SIF ID-ін орнатыңыз.
2-қадам: Әр AI арнасының кіріс терминалында Fluke 707 цикл калибраторы арқылы 4.00 мА тест сигналын (0% диапазон = 0 барг) енгізіңіз. SILworx Онлайн Монитор арқылы HIMatrix барлық үш арнада 0.0 барг ±0.2% оқитынын тексеріңіз.
3-қадам: Енгізілген сигналды 20.0 мА-ға (100% диапазон = толық қысым) көтеріңіз. HIMatrix барлық үш арнада толық шкала ±0.2% оқитынын растаңыз.
4-қадам: 21.0 мА (105% диапазон — датчик жоғары-жоғары жағдайын имитациялау) триггер сигналын енгізіңіз. HIMatrix логикасы SRS талаптарына сәйкес 200 мс ішінде Қауіпсіздік Шығысы (SO) басқару командасын шығаратынын растаңыз.
5-қадам: ESD клапанының соленоидындағы DO арнасының шығысын тексеріңіз. Соленоид терминалындағы кернеуді өлшеп, SO іске қосылғаннан кейін 250 мс ішінде 0 В тұрақты ток екенін растаңыз. SILworx оқиға журналынан уақыт таңбасын тіркеңіз.
6-қадам: HIMatrix өзін-өзі диагностикалауды тексеріңіз. Бір AI арнасын ақаулы ету үшін (1-арнаның кірісін ажыратыңыз) мәжбүрлеңіз. HIMatrix "1-арна Диагностика Ақауы" дабылын шығаратынын, бірақ SIF-ті іске қоспайтынын (2oo3 деградацияланып 1oo2 дауыс беру — дұрыс мінез-құлық) растаңыз. Қайта қосып, 1-арнаның қалпына келгенін тексеріңіз.
7-қадам: Өту функциясын тексеріңіз. SILworx Өту Менеджері арқылы техникалық қызмет өтуін іске қосыңыз. HIMatrix "SIF Өтті" дабылын DCS-ке Modbus TCP ұстау регистрі 40010 бит 3 арқылы жібереді. Өту 8 сағаттан кейін автоматты түрде тоқтатылады (P_BYPASS_TIMEOUT арқылы бапталады).

Барлық уақыт таңбаларын, өлшенген мәндерді және өту/сәтсіздік нәтижелерін Тексеру Тест Жазба формасына тіркеңіз. IEC 61511 16.2.5 тармағы: тест күні, тестілеуші тұлға, тест әдісі, өлшенген жауап уақыты, SRS талаптарымен салыстыру және қол қоюды талап етеді. ESD клапанының соленоидтарын басқаратын цифрлық шығыс арналарын F3 DIO 16/8 01 модулі басқарады.

ESD Клапанының Жартылай Жүріс Тесті және Толық Жүріс Тексерілуі

ESD клапаны қысымнан артық SIF-тің ең көп ақаулы элементі. Клапан орындық ағып кетуі мен әрекеттегіш серіппе ақауы физикалық жүріс тестісіз анықталмайды. Жартылай Жүріс Тесті (PST) қауіпті анықталмаған ақаулардың 50–70% анықтайды. Толық Жүріс Тесті (FST) 90%+ анықтайды.

Қалыпты ашық қауіпсіз клапан үшін PST жүрісін толық жүрістің 15% етіп орнатыңыз. 10%-дан төмен жүріс жабысқақ білік ақауларын байқамайды. 20%-дан жоғары жүріс тірі процесте процестік бұзылыс қаупін тудырады.

1-қадам: Процесс 15% клапан жабылуын көтере алатынын растаңыз. Операциялармен үйлестіріңіз. Тестке рұқсат беріңіз.
2-қадам: DCS бетінде PST-ні бастаңыз. SILworx оқиға журналында басталу уақытын тіркеңіз.
3-қадам: Клапан жүрісінің кері байланысын (позиционерден 4–20 мА) бақылаңыз. 5 секунд ішінде 15% жүріс орындалғанын растаңыз. PST аяқталғаннан кейін клапан 10 секунд ішінде 100% ашық күйге оралуы тиіс.
4-қадам: Әрекеттегіштегі PST қорек қысымын тіркеңіз (серіппелі әрекеттегіш үшін кемінде 5.5 барг). 5.0 барг-тан төмен мәндер аккумулятордың ағып кетуі немесе қорек реттегішінің ауытқуын көрсетеді.
5-қадам: FST үшін (тек тоқтату терезесінде) триггер соленоидын толық ажыратыңыз. SRS талаптарына сәйкес 3 секунд ішінде толық жабылуын растаңыз. Орындық ағып кетуді жоғарғы қысымның төмендеу жылдамдығы әдісімен өлшеңіз. 0.1% Cv номиналды ағыннан жоғары ағып кету тесті сәтсіздікке әкеледі.

Әр тексеру тестінде соленоид клапан орамының кедергісін тексеріңіз. Стандартты 24 В тұрақты ток соленоид орамы 20°C-де 30–70 Ом көрсетеді. Бұл диапазоннан тыс мәндер орамның тозуын білдіреді. Электрлік тест нәтижелеріне қарамастан, соленоид орамдарын 10 жылдық аралықта немесе одан бұрын ауыстырыңыз.

Woodward ProTech TPS Салыстыруы: Артық Жылдамдық Қысымнан Артық Аналогы ретінде

Woodward ProTech TPS (Үштік Жақындық Ауыстырып Қосқыш) газ турбиналарын артық жылдамдықтан қорғайды. Архитектурасы қысымнан артық SIF-ке ұқсас: үш сенсор 2oo3 дауыс беру релесіне сигнал береді. Woodward 8200-205 Екіден Үшке Артық Артық Жылдамдық Қорғау жүйесі дәл сол дауыс беру логикасын жүзеге асырады.

ProTech TPS магниттік жақындық сенсорларын (MPU) қабылдайды, номиналды шығысы жылдамдық диапазонында 0.5–50 Vrms. Артық жылдамдық триггерін номиналды жылдамдықтың 110% деңгейінде орнатыңыз. Триггер мәні тұрақты жадтағы EEPROM-да сақталады. Тексеру тест жазбасында триггер мәні мен микробағдарлама нұсқасын құжаттаңыз.

Әр MPU кірісіне Woodward ProTech жылдамдық тестерінен имитациялық жылдамдық сигналын енгізіңіз. Жиілікті номиналды жылдамдықтың 110% эквивалентіне дейін көтеріңіз (мысалы, 3000 RPM машина үшін 24 тісті доңғалақпен 1200 Гц).
Релелік шығыс 50 мс ішінде төмендейтінін растаңыз (жауап беру уақыты спецификациясы).
Барлық үш MPU арнасын тәуелсіз тексеріңіз. 2oo3 логикасын растаңыз: бір арна триггерден жоғары болса дабыл шығады, бірақ триггер болмайды. Екі арна триггерден жоғары болса, триггер іске қосылады.
Тест кезінде цифрлық мультиметрмен релелік контакті күйін тіркеңіз (NC контакті триггерде ашылады).

ProTech TPS релелік шығыс контакті өмірі 100,000 операцияға есептелген. Операциялар санағышын тексеріңіз (Меню → Диагностика → Реле Саны). Реле модульдерін 80,000 операцияда алдын ала ауыстырыңыз. 2oo3 жүйесіндегі реле ақауы 1oo2 дауыс беруге ауысып, PFDavg мәнін елеулі өзгертеді.

PFDavg Қайта Есептеу және Аудит Құжаттамасы

Әрбір тексеру тестінен кейін PFDavg есептеуін жаңартыңыз. Бұл қадам IEC 61511 16.2.5 тармағы бойынша міндетті, бірақ ең жиі өткізіп жіберілетін қадам.

2oo3 сенсор конфигурациясы үшін қарапайым IEC 61511 формуласы:

PFDavg (2oo3) = λDU² × Ti²

мұндағы λDU – сағатына қауіпті анықталмаған ақау жиілігі (мысалы, Rosemount 3051 қысым датчигі үшін 5×10⁻⁸ /сағ), Ti – тексеру тест интервалы сағатпен. 12 айлық интервал (8760 сағат) үшін: PFDavg = (5×10⁻⁸)² × (8760)² = 1.9×10⁻⁷. HIMatrix F35 логикалық шешушінің PFDavg (шамамен 3×10⁻⁵) және ESD клапанының PFDavg (толық жүріс тесті үшін шамамен 1×10⁻³) қосыңыз. Жалпы SIF PFDavg ≈ 1.03×10⁻³ — SIL 2 шегінде.

Егер кез келген тексеру тесті 90%-дан төмен қамтуды көрсетсе немесе клапан PST сәтсіз болса және FST кейінге қалдырылса, төмендетілген қамту коэффициентімен қайта есептеңіз. PFDavg 1×10⁻²-ден жоғары болса, дереу түзету шараларын қабылдап, процестік қауіпсіздік органына хабарлаңыз.

Толық тексеру тест пакетін жинаңыз: тест процедурасының нұсқасы, әр датчиктің бастапқы және соңғы калибровка жазбалары, SILworx оқиға журналының экспорт (PDF), клапан PST және FST жазбалары, PFDavg қайта есептеу парағы және тестілеушілердің қолтаңбалары. Жазбаларды SIF өмір сүру мерзімі плюс кемінде 5 жыл сақтаңыз.

Қорытынды және Іс-әрекетке Кеңес

SIL 2 қысымнан артық тексеру тестілері екі себеппен аудиттерде сәтсіздікке ұшырайды: барлық SIF элементтерінің толық қамтылмауы және тесттен кейін PFDavg қайта есептеудің жоқтығы. Логикалық шешуші шығысын тексермей, тек датчик калибровкасы – бұл тек калибровка, тексеру тесті емес. Құрылымдық тест ретін қамтамасыз ету және автоматты тест есебін жасау үшін HIMatrix SILworx Тексеру Тест Менеджерін пайдаланыңыз.

ESD клапаны үшін PST-ні толық тексеру тестінің орнына қабылдамаңыз. Әр жоспарланған тоқтату кезінде FST-ні жоспарлаңыз — клапан орындық ағып кетуі 0.1% Cv номиналды ағыннан жоғары болса, бұл PST анықтай алмайтын маңызды ақау. ProTech TPS артық жылдамдық қорғау үшін релелік контакті операция санын бақылап, 80,000 операцияда ауыстырыңыз. Жалпы SIF PFDavg мәнін SIL 2 шегінде 100% қауіпсіздік маржасын сақтау үшін 5×10⁻³-ден төмен ұстаңыз. Барлығын құжаттаңыз — аудит тобы ең алдымен жазбаларды, содан кейін жабдықты сұрайды.
