I display SCADA mostrano valori errati mentre il PLC legge correttamente: guida alla diagnosi della causa principale

SCADA Displays Wrong Values While PLC Reads Correctly: Root-Cause Diagnosis Guide

Il Problema Principale: Gli Operatori Si Fidano di Dati Errati

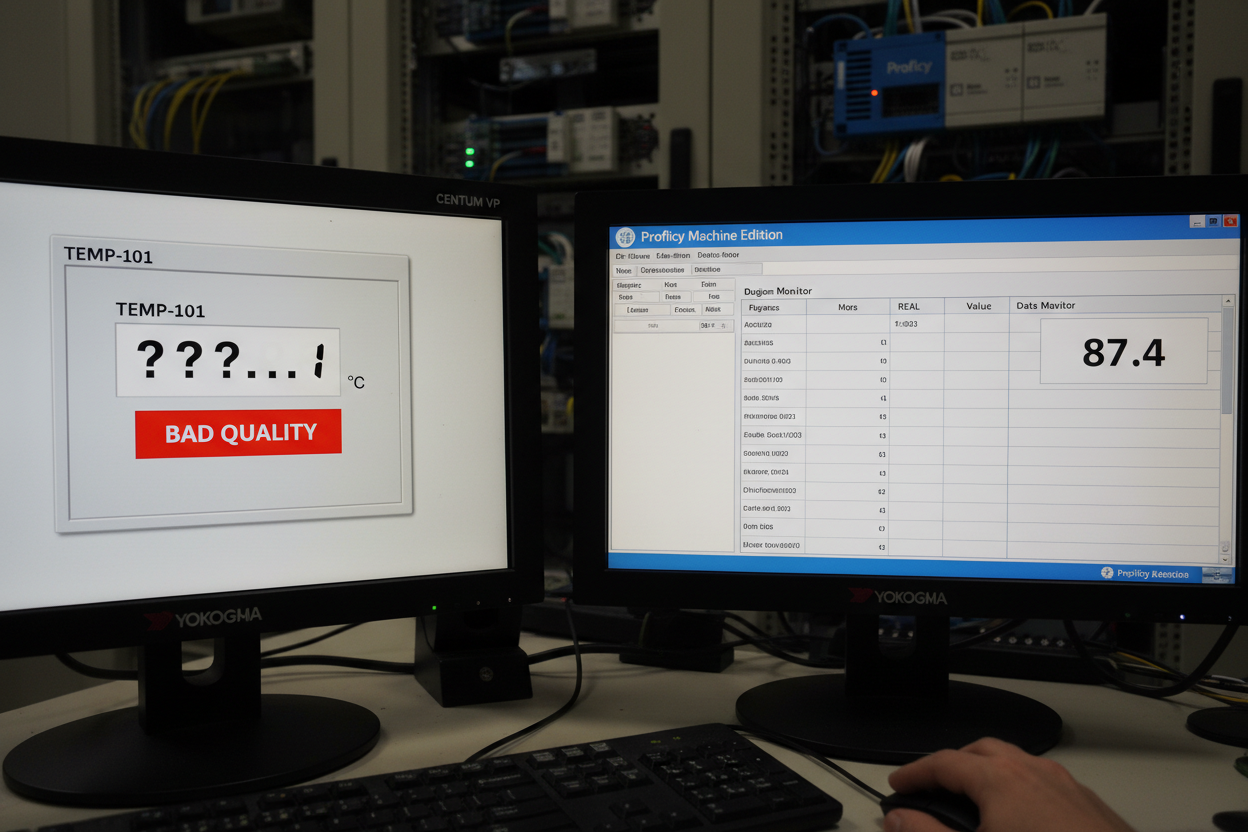

Il tuo PLC GE RX3i mostra una temperatura del reattore di 87,4 °C. Il tuo HMI Yokogawa CENTUM VP mostra 22.937 °C. Il trasmettitore di campo è in buone condizioni. Nulla è cambiato nella logica ladder. Eppure l’operatore della sala controllo vede una lettura completamente errata e esita ad agire. Questa discrepanza causa arresti mancati, falsi allarmi e perdita di visibilità del processo. La causa principale non è mai nel dispositivo di campo. Risiede nel percorso dati tra il registro di uscita del PLC e l’archivio tag SCADA.

Cinque guasti specifici causano il 95% di questi casi. Ognuno lascia un’impronta digitale distinta. Identifica prima l’impronta, poi correggila. Questa guida illustra ogni guasto con parametri concreti di Yokogawa e GE RX3i.

Guasto 1 — Scala Applicata Due Volte

Il modulo di ingresso analogico GE RX3i AI-215 fornisce un intero a 15 bit. A 4 mA il conteggio grezzo è 0; a 20 mA il conteggio è 32.000. Il blocco funzione SCALE_INT del PLC GE converte questo in unità ingegneristiche (EU) — ad esempio 0–200 °C — e memorizza il risultato in %R00101 come REAL. Se poi Yokogawa CENTUM VP legge %R00101 e applica un’altra scala da 0–32000 a 0–200 °C nella definizione del tag, il valore visualizzato salta a 200 × (87,4 / 200) × (32000 / 200) = 13.984 °C. Controlla sempre il tipo di tag PLC prima di configurare la scala SCADA.

  1. Apri GE Proficy Machine Edition. Naviga al blocco AI per il canale sospetto.
  2. Conferma se il riferimento di uscita (%R o %AI) contiene conteggi grezzi o EU. Grezzi = tipo WORD; EU = tipo REAL.
  3. In Yokogawa CENTUM VP Builder, apri la definizione del tag per quel punto. Se il blocco GE già fornisce EU, imposta SCADA Input Low = 0.0 e Input High = 1.0 con Output Low = 0 e Output High = 200 per creare un passaggio 1:1. Rimuovi qualsiasi conversione da grezzo a EU.
  4. Scrivi un valore di test di 100,0 in %R00101 tramite il monitor dati GE. Verifica che CENTUM VP mostri 100,0 ± 0,1. Se non lo fa, riesamina la catena di scala del tag.

Guasto 2 — Conflitto di Tipo Dati tra REAL e INT

Un REAL IEEE 754 a 32 bit memorizzato in due registri Modbus consecutivi (ad esempio 40101 e 40102) appare come un intero grande senza senso se il tag SCADA legge solo il registro 40101 come INT16. Yokogawa CENTUM VP usa tipi tag REAL, LONG, INT e WORD. GE RX3i usa REAL (float a 32 bit) e INT (intero con segno a 16 bit). Questi devono corrispondere oltre il confine Modbus. Un disallineamento REAL produce valori come –2.147.352.576 o 3,4028E38 nel pannello SCADA.

  1. In GE Proficy, annota il tipo dati esatto di ogni tag esportato — REAL occupa 2 registri Modbus; INT ne occupa 1.
  2. Nelle impostazioni tag OPC DA di CENTUM VP, imposta Tipo Dati = REAL per tutti i riferimenti GE a virgola mobile. Imposta il conteggio registri = 2 per tag.
  3. Conferma che l’ordine dei byte nel driver Modbus Yokogawa corrisponda all’ordine byte di GE RX3i. GE RX3i usa per default l’ordine big-endian delle parole.
  4. Forza un valore REAL noto (ad esempio 50,0 = esadecimale 42480000) nel registro GE. Verifica che CENTUM VP legga 50,0 senza troncamenti.

Guasto 3 — Errori di Ordine Parola e Ordine Byte Modbus

Il GE RX3i memorizza un REAL a 32 bit nei registri 40101 (parola alta) e 40102 (parola bassa). Yokogawa CENTUM VP con impostazioni predefinite del driver Modbus può leggere il registro 40101 come parola bassa e 40102 come parola alta. Il risultato è un float con byte invertiti che produce un numero completamente diverso. Per esempio, 87,4 °C (esadecimale 42AE999A) diventa –8,50505E–30 quando le parole si scambiano. Correggi questo nel blocco parametri di comunicazione CENTUM VP.

  1. Apri CENTUM VP System View. Naviga al nodo di comunicazione master Modbus.
  2. Individua il parametro ordine byte FLOAT32. Le opzioni sono tipicamente: ABCD (big-endian), CDAB (medio-big), BADC (medio-little), DCBA (little-endian).
  3. GE RX3i usa l’ordine ABCD. Imposta il driver CENTUM VP su ABCD per tutti i tag REAL da GE.
  4. Riavvia il driver Modbus. Verifica con un valore ingegneristico noto. Documenta l’impostazione dell’ordine byte nel foglio di loop.

Guasto 4 — Offset Indirizzo e Dati Obsoleti

Gli errori di offset indirizzo derivano da una discrepanza tra numerazione dei registri base 0 e base 1. L’ingegnere PLC GE assegna un valore al registro 40021. L’ingegnere Yokogawa configura il tag per leggere l’indirizzo 20 (base 0), aspettandosi il registro 40021 — ma in alcuni driver Modbus l’indirizzo base 0 20 mappa al registro 40021, mentre in altri mappa al 40022. Un offset di un registro significa che il tag SCADA legge una variabile completamente diversa. Questo è silenzioso e pericoloso in un impianto attivo. I dati obsoleti sono altrettanto rischiosi. Quando CENTUM VP perde la connettività Modbus per più di 500 ms, blocca l’ultimo valore valido e mostra la qualità del tag come "Incerti". Gli operatori potrebbero non notare il cambiamento di stato qualità se il pannello HMI non colora la qualità.

  1. Confronta la tabella di assegnazione registri GE Proficy con la tabella indirizzi tag CENTUM VP. Risolvi base 0 vs base 1 inserendo un valore unico (ad esempio 123,4) in un registro noto e confermando l’aggiornamento corretto del tag SCADA.
  2. In CENTUM VP, abilita la visualizzazione della qualità del tag su tutti i pannelli analogici critici. Configura un allarme di sistema quando più del 5% dei tag entra nello stato di qualità "Cattiva".
  3. Imposta il timeout di comunicazione Modbus a 1.000 ms con 3 tentativi prima di dichiarare il tag Cattivo. I timeout predefiniti di 30 secondi nascondono interruzioni intermittenti.
  4. Registra tutti gli errori di comunicazione nel registro eventi CENTUM VP. Rivedi settimanalmente per individuare schemi ricorrenti di interruzioni che segnalano guasti hardware o congestione di rete.

Consigli Pratici Provati sul Campo

Ogni discrepanza dati SCADA-PLC rientra in una di queste cinque categorie: doppia scala, conflitto di tipo dati, errore di ordine parola, offset indirizzo o dati obsoleti. Inizia la diagnosi leggendo direttamente il registro grezzo sul monitor dati GE RX3i e confrontandolo con il valore del tag Yokogawa CENTUM VP nello stesso istante. Se il registro grezzo mostra il valore EU corretto e SCADA no, il guasto è nella comunicazione o configurazione del tag — non nel dispositivo di campo. Correggi prima problemi di scala e tipo dati; sono i più comuni. Poi verifica ordine byte, mappatura indirizzi e impostazioni qualità comunicazione. Documenta ogni parametro corretto nel foglio di loop as-built. Un singolo tag mal configurato in un loop critico del reattore può causare un arresto non pianificato che costa decine di migliaia di dollari all’ora. La correzione richiede meno di 30 minuti quando sai quale registro controllare.

Per un’integrazione Modbus affidabile tra GE RX3i e Yokogawa CENTUM VP, considera l’uso di un modulo di comunicazione Modbus dedicato per colmare le differenze di protocollo e semplificare la risoluzione dei problemi.
