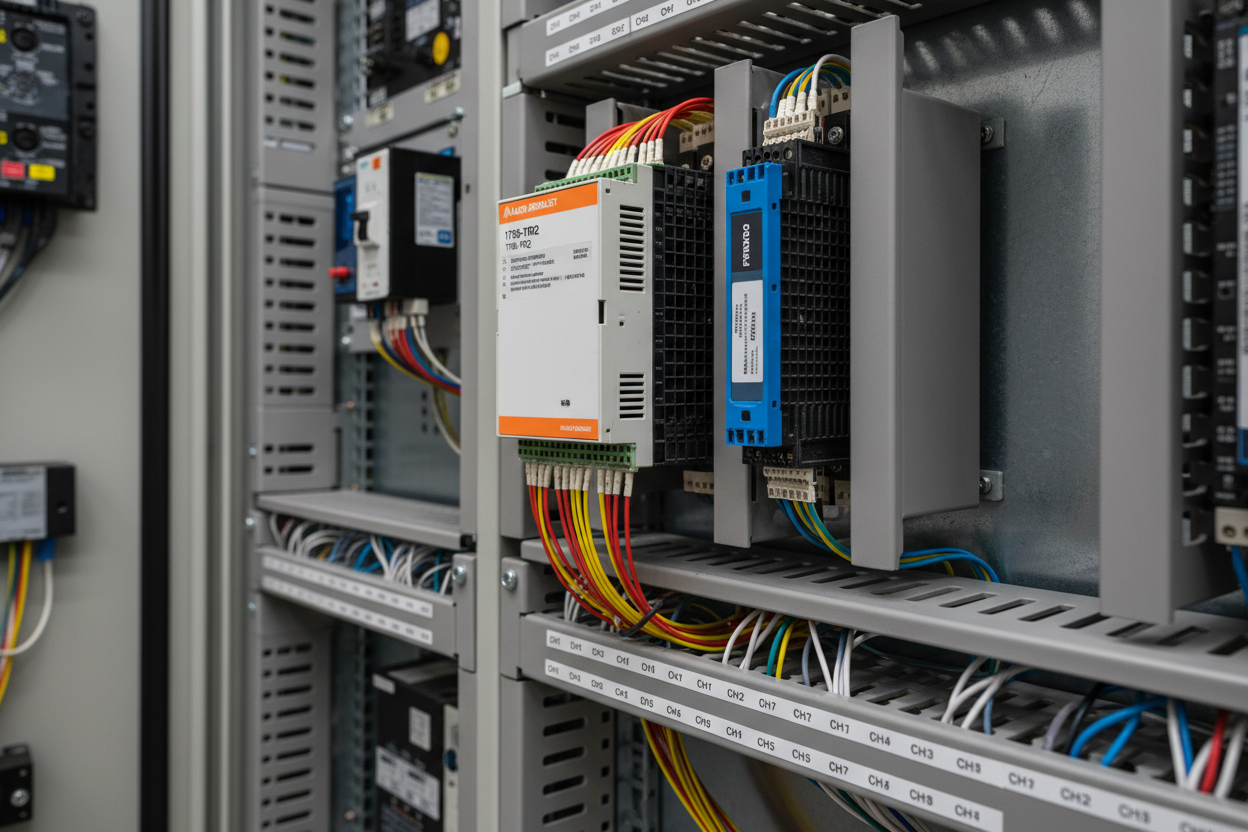

Kegagalan Kompensasi Sambungan Dingin Thermocouple: Diagnosa dan Perbaikan pada Sistem Allen-Bradley dan Foxboro

Apa yang Dilakukan Kompensasi Sambungan Dingin — dan Mengapa Gagal

Thermocouple menghasilkan tegangan yang sebanding dengan perbedaan suhu antara sambungan panasnya (proses) dan sambungan dingin (terminal modul). CJC mengoreksi suhu terminal ini secara real time. Tanpa CJC yang akurat, setiap kenaikan suhu lingkungan di terminal modul menambah kesalahan langsung pada suhu yang diukur.

Pada modul input thermocouple Allen-Bradley 1756-IT6I2, CJC menggunakan blok isotermal onboard dengan dua sensor RTD tertanam. Firmware modul membaca sensor ini setiap 60 ms dan menerapkan polinomial koreksi yang didefinisikan dalam IEC 60584-1 untuk thermocouple Tipe K, J, T, E, R, S, dan B. Rumus koreksinya sederhana:

T_proses = T_EMF_lookup(V_input) + T_CJC_RTD

Jika pembacaan T_CJC_RTD salah, kesalahan langsung diteruskan ke T_proses. Offset CJC sebesar 5°C menghasilkan kesalahan pembacaan suhu sebesar 5°C — terlepas dari pengkabelan loop, kalibrasi transmitter, atau skala PLC.

Pada Foxboro I/A Series FBM04, pendekatan CJC berbeda. FBM04 menggunakan satu thermistor per sub-board (4 saluran berbagi satu CJC). Drift thermistor atau kegagalan sambungan solder memengaruhi keempat saluran pada sub-board tersebut secara bersamaan. Ini adalah petunjuk diagnostik penting di lapangan.

Mengenali Pola Kegagalan CJC di Lapangan

Pertama, perhatikan bahwa kesalahan CJC tidak konstan — mereka mengikuti suhu lingkungan. Pembacaan yang benar pada 20°C tetapi terbaca 6–8°C lebih tinggi pada 35°C adalah ciri khas kegagalan CJC.

Kedua, periksa apakah beberapa saluran mengalami drift bersama. Pada 1756-IT6I2, dua RTD onboard mencakup saluran 1–4 dan saluran 5–6 secara terpisah. Jika saluran 1–4 semuanya menunjukkan offset positif yang sama sementara saluran 5–6 benar, RTD untuk grup pertama dicurigai. Pada FBM04, empat saluran pada satu sub-board yang bergeser bersama mengonfirmasi kegagalan thermistor.

Ketiga, bandingkan pembacaan CJC langsung dengan referensi independen. 1756-IT6I2 menampilkan suhu CJC dalam tag Studio 5000 Local:Slot:I.Ch0CJTemp. Tempatkan probe PT100 terkalibrasi di terminal modul. Jika tag membaca 28,5°C sementara PT100 membaca 23,2°C, RTD atau resistor referensinya telah gagal.

Selain itu, pola musiman mengonfirmasi keterlibatan CJC. Operator sering melaporkan "drift transmitter" yang muncul setiap musim panas. Tinjau tren historian terhadap log suhu lingkungan. Koefisien korelasi di atas 0,85 antara kesalahan pembacaan dan suhu lingkungan sangat menunjukkan asal dari CJC.

Prosedur Diagnosis Enam Langkah

• Langkah 1: Catat kesalahan pembacaan pada waktu berbeda dalam sehari. Log suhu proses, tag CJC modul, dan termometer lokal di panel. Pastikan kesalahan mengikuti suhu lingkungan, bukan perubahan proses.
• Langkah 2: Pada Allen-Bradley 1756-IT6I2, buka Studio 5000 Controller Tags. Periksa Local:n:I.Ch0CJTemp sampai Ch5CJTemp. Bandingkan setiap tag CJC dengan probe PT100 yang ditempatkan dalam jarak 50 mm dari blok terminal modul. Deviasi yang dapat diterima: ±0,5°C. Deviasi di atas ±2°C mengonfirmasi kegagalan RTD.
• Langkah 3: Pada Foxboro FBM04, gunakan alat diagnostik Foxboro DCS SoftSink. Navigasi ke blok AI untuk saluran yang dicurigai. Periksa parameter FIELD_VAL_D. Kode kualitas Buruk atau Tidak Pasti tanpa kesalahan pengkabelan loop menunjukkan masalah pada sirkuit referensi thermistor.
• Langkah 4: Ukur suhu blok terminal dengan termometer IR atau probe kontak. Bandingkan pengukuran fisik ini dengan pembacaan CJC. Perbedaan di atas 3°C memerlukan penggantian perangkat keras atau koreksi offset perangkat lunak.
• Langkah 5: Terapkan offset perangkat lunak sementara sambil menunggu perangkat keras. Pada 1756-IT6I2, gunakan parameter CJOffset dalam pembungkus Add-On Instruction (AOI). Atur offset sesuai perbedaan yang diukur. Dokumentasikan nilai dan cap waktu dalam catatan kalibrasi. Pada Foxboro FBM04, ubah parameter CJ_OFFSET dalam blok fungsi AI. Catatan: offset perangkat lunak hanya solusi sementara; saluran IEC 61511 SIS tidak boleh membawa kesalahan perangkat keras yang tidak dikoreksi melewati uji bukti berikutnya. Pertimbangkan mengganti Allen-Bradley 1756-CJC Thermistors Kit sebagai perbaikan permanen.
• Langkah 6: Ganti modul atau sub-board yang rusak. Setelah penggantian, lakukan kalibrasi injeksi dua titik pada 0°C (1,020 mV untuk Tipe K) dan 500°C (20,640 mV). Verifikasi output berada dalam ±0,5°C dari referensi injeksi. Perbarui database kalibrasi dan tutup perintah kerja pemeliharaan korektif.

Kesalahan Urutan Pemindaian Multiplexing RTD pada Kartu Multi-Saluran

Multiplexing RTD memperkenalkan kategori kesalahan yang lebih halus. 1756-IT6I2 memindai saluran secara berurutan dengan waktu settling 16,67 ms per saluran pada pengaturan filter 60 Hz. Jika filter disetel ke 10 Hz, waktu settling menjadi 100 ms per saluran. Untuk kartu enam saluran, total waktu pemindaian mencapai 600 ms. Transien suhu dengan laju tinggi dapat menyebabkan kontaminasi antar-saluran yang tampak — saluran yang berubah cepat memengaruhi referensi ADC sebelum saluran berikutnya stabil.

Selain itu, pengkabelan kabel kompensasi thermocouple yang salah memperkenalkan masalah lain yang berdekatan dengan CJC. Kabel kompensasi Tipe K menggunakan konduktor hijau dan putih sesuai IEC 60584-3. Menggunakan kawat tembaga standar antara kepala thermocouple dan blok terminal menciptakan sambungan thermocouple kedua di titik transisi. Sambungan ini menghasilkan EMF sendiri, yang langsung menambah sinyal yang diukur dan tidak dikoreksi oleh CJC.

Oleh karena itu, selalu periksa transisi kabel di kotak sambungan. Identifikasi segmen kawat tembaga dalam jalur sinyal thermocouple. Ganti dengan kabel kompensasi yang sesuai. Verifikasi polaritas kabel: polaritas terbalik menggandakan kesalahan CJC alih-alih mengoreksinya.

Pada Foxboro FBM04, modul mendukung koneksi RTD 2-kawat dan 3-kawat untuk CJC. Hilangnya kawat ketiga pada saluran yang dikonfigurasi 3-kawat menyebabkan kesalahan resistansi lead konstan 0,3–0,8°C. Periksa parameter konfigurasi RTD_TYPE: atur ke 2WIRE atau 3WIRE sesuai pengkabelan fisik. Untuk solusi input thermocouple/mV khusus, lihat Foxboro FBM202 Thermocouple/mV Input Module.

Toleransi Kalibrasi dan Persyaratan Dokumentasi

IEC 60584-2 mendefinisikan kelas akurasi untuk thermocouple. Kelas 1 Tipe K memerlukan ±1,5°C atau ±0,004×|T|, mana yang lebih besar, dari –40°C sampai +375°C. Spesifikasi Allen-Bradley 1756-IT6I2 menambahkan kesalahan modul sebesar ±0,1% dari rentang. Akurasi sistem total harus memperhitungkan toleransi thermocouple, kesalahan CJC, kesalahan modul, dan resistansi kabel secara gabungan.

Untuk thermocouple Tipe K yang mengukur 200°C dengan modul rentang 500°C:

• Toleransi thermocouple: ±1,5°C (Kelas 1)
• Akurasi CJC: ±1,0°C (spesifikasi 1756-IT6I2)
• Kesalahan modul: ±0,5°C (0,1% × 500°C)
• Total kasus terburuk: ±3,0°C

Untuk aplikasi SIS, IEC 61511 Klausul 11.6.3 mengharuskan akurasi instrumen dimasukkan dalam perhitungan verifikasi SIL. Kesalahan CJC di atas toleransi yang dianggarkan harus memicu laporan deviasi dan tindakan korektif dalam waktu respons yang ditentukan.

Terakhir, semua catatan kalibrasi harus mencakup: pembacaan saat ditemukan, koreksi yang diterapkan, pembacaan saat selesai, tanggal kalibrasi, ID teknisi, dan nomor jejak standar referensi. Simpan catatan ini dalam sistem manajemen instrumen dan tautkan ke lembar tag instrumen ISA terkait. Untuk aplikasi thermocouple multi-saluran, modul input analog thermocouple Allen-Bradley 1756-IT16 menawarkan kapasitas saluran yang diperluas dengan arsitektur CJC yang sama.

Kesimpulan dan Saran Tindakan

Kegagalan kompensasi sambungan dingin menyebabkan kesalahan suhu yang licik dan bergantung pada lingkungan yang bergeser mengikuti musim, bukan gagal total. Teknisi yang mengabaikan sirkuit CJC membuang waktu berjam-jam mengejar kesalahan pengkabelan loop dan transmitter. Kunci diagnostik adalah mengkorelasikan kesalahan pembacaan dengan suhu lingkungan, lalu membandingkan tag CJC modul dengan probe referensi fisik. Pada Allen-Bradley 1756-IT6I2, periksa tag CJTemp per grup saluran. Pada Foxboro FBM04, periksa thermistor sub-board dan verifikasi mode pengkabelan RTD. Terapkan offset perangkat lunak hanya sebagai langkah sementara. Selalu tutup dengan kalibrasi injeksi mV dua titik dan dokumentasi yang tepat. Tangkap kesalahan CJC sebelum menyebar ke perhitungan SIL atau menyebabkan deviasi kontrol proses yang memicu penghentian tak terencana.

Penulis: Chen Hao adalah insinyur otomasi industri dengan pengalaman lebih dari 10 tahun di PLC, DCS, dan sistem kontrol.
