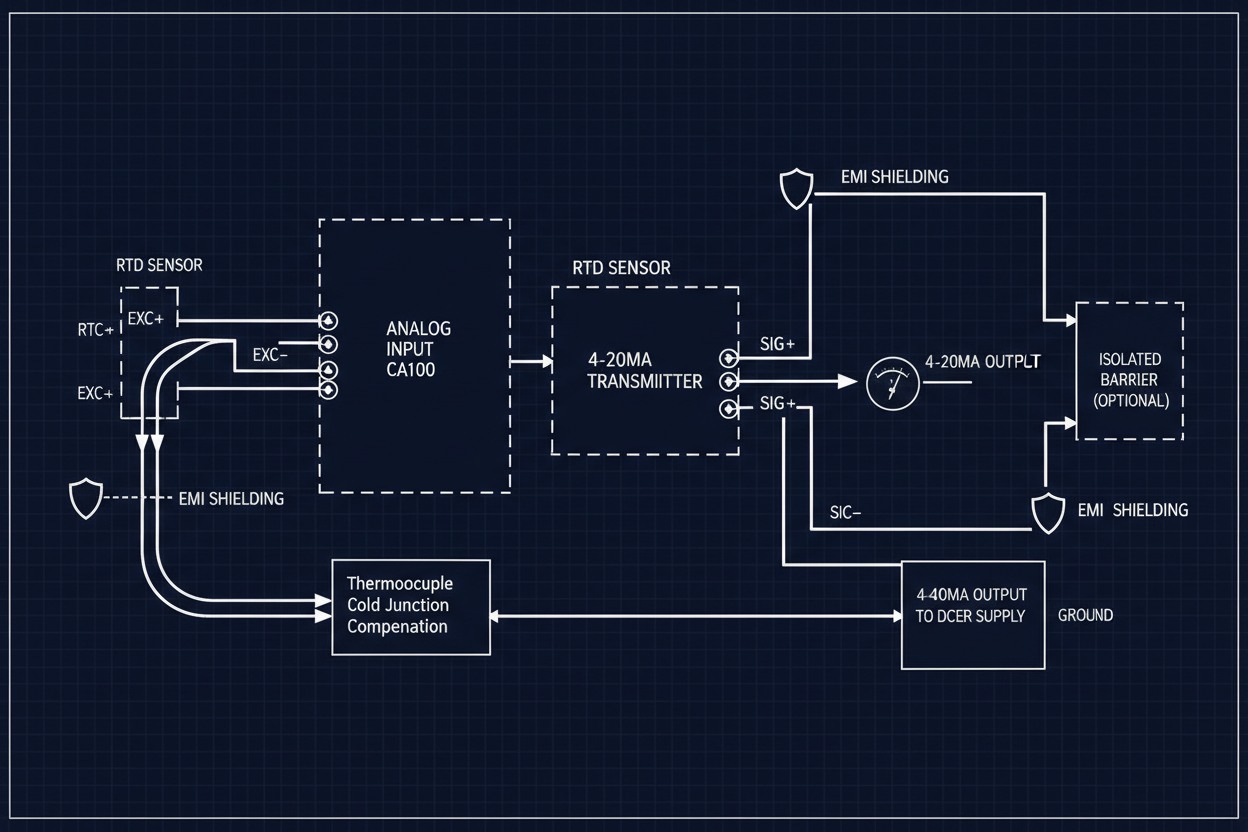

Hőmérsékletmérés eltérése a feldolgozóüzemekben: Okok elemzése és korrekciója

Az RTD csatlakozási hibák megértése

A hőmérsékletmérés eltérése megzavarja a PID hurkokat és felesleges energiafogyasztást okoz. A gyárüzemeltetők 2–3 Celsius-fokos hibákról számolnak be, amelyek az üzemműszakok során összegződnek. A gyökérok általában a mérőkörben található, nem magában az érzékelőben.

A hőmérséklet-ellenállás érzékelők (RTD-k) háromvezetékes vagy négyvezetékes csatlakozást használnak a vezetékellenállás kompenzálására. Az Emerson Ovation EPRO EPDG kártya közvetlenül fogadja a 3-vezetékes RTD bemeneteket. A kártya méri a vezetékellenállást, és levonja azt az összértékből. Ez a kompenzáció azonban azt feltételezi, hogy mindhárom vezeték ellenállása egyenlő.

• Először ellenőrizze a vezetékek keresztmetszetének egységességét. Mindhárom vezetéknek azonos AWG méretűnek kell lennie.
• Másodszor ellenőrizze a csatlakozó terminálok meghúzási nyomatékát. A laza terminálok időszakos ellenállásváltozásokat okoznak.
• Harmadszor vizsgálja meg a vezeték szigetelését kémiai támadás szempontjából. Savanyú környezetek károsítják a réz vezetőket.
• Negyedszer mérje meg az egyes vezetékek ellenállását 20°C-on. Az 5 ohm feletti értékek alulméretezett vezetékre vagy korrózióra utalnak.

A Yokogawa CENTUM VP AAI143 kártya külső 250 ohmos párhuzamos ellenállásokat igényel a 2-vezetékes adókhoz. Telepítsen 50 ppm stabilitású precíziós ellenállásokat. Az olcsó szénellenállások hőmérsékletváltozás hatására elcsúsznak, ami további mérési hibát eredményez.

Termopár hidegcsatlakozási kompenzáció meghibásodása

A termopárok millivoltokat generálnak, amelyek arányosak a hőmérsékletkülönbségekkel. A hidegcsatlakozási kompenzációs (CJC) áramkör ezeket a millivolt különbségeket abszolút hőmérsékletekké alakítja. A CJC meghibásodása nagy, állandó eltéréseket okoz a mérésekben.

• Először azonosítsa a CJC érzékelő típusát. A legtöbb rendszer termosztort vagy integrált áramkör érzékelőt használ a terminálblokkban.
• Másodszor mérje meg közvetlenül a CJC feszültséget. Használjon nagyimpedanciás voltmérőt. Hasonlítsa össze a várható értékkel a környezeti hőmérsékleten.
• Harmadszor ellenőrizze az izotermális blokk hőkapcsolatát. A terminálblokk hőmérsékleti egyensúlyt kell, hogy tartson.
• Negyedszer ellenőrizze a légáramlást a terminálszekrény közelében. Ha a környezeti hőmérséklet óránként több mint 2 fokot ingadozik, telepítsen légterelőket.

Az Allen-Bradley 1794-CJC2 Hidegcsatlakozási Kompenzációs Készlet automatikus CJC-t biztosít termopár bemenetekhez. A 1794-IRT8 modul beépített CJC-vel olvassa a J, K és T típusú termopárokat. Kézi CJC táblázatok lehetővé teszik az egzotikus R, S és B típusok egyedi konfigurációját.

Adó huroktápellátás romlása

A kétvezetékes adók 24V DC huroktápot igényelnek. A tápegység öregedése csökkenti a kimeneti áramkapacitást. Az adó ezt kompenzálja az érzékelő gerjesztésének csökkentésével. Ez a mérési pontosság rovására megy.

• Először mérje meg a hurokfeszültséget az adó termináljain terhelés alatt. A feszültségnek legalább 12V DC-nek kell lennie.
• Másodszor számítsa ki a hurok ellenállását. Adja össze az adó bemeneti impedanciáját, a kábel ellenállását és a kijelző impedanciáját.
• Harmadszor ellenőrizze, hogy a tápegység képes-e 4–20mA-t szolgáltatni a maximális hurokellenállás mellett.
• Negyedszer ellenőrizze a diódák állapotát a huroktáplált kijelzőkben. A dióda előfeszültség esése csökkenti a rendelkezésre álló feszültségtartalékot.

Foxboro I/A sorozat FBM04 csatornák 4-vezetékes adó interfészt biztosítanak. Az 1-es csatorna fogadja a 24V tápot külső forrásból. A 2-es csatorna méri a 4–20mA áramot. Ez a konfiguráció kiküszöböli a hosszú kábelek okozta feszültségesést. Állítsa be az analóg bemeneti kártya skálázását az FBM SCP Tool-ban. Állítsa be a műszaki egységeket, csillapítást és riasztási paramétereket az első üzembe helyezéskor.

Érzékelő kalibrációs eltérés az üzemciklusok során

A termopárok elcsúsznak a hőmérsékleti ciklusok, mechanikai rezgés és kémiai behatások miatt. A platina RTD-k szennyeződés és kezelési sérülés miatt térnek el. Az ütemezett kalibráció időben észleli az eltérést, mielőtt az befolyásolná a termék minőségét.

• Először állapítson meg kalibrációs intervallumot az érzékelő típusától és az alkalmazás súlyosságától függően. A K típusú termopárok redukáló atmoszférában 6 hónapos intervallumot igényelnek. A platina RTD-k tiszta folyamatokban 12 hónapos intervallumot tolerálnak.
• Másodszor végezzen helyszíni összehasonlítást referencia hőmérőkkel. Helyezzen be egy kalibrált referencia szondát 10 mm-en belül a folyamatérzékelő mellett.
• Harmadszor rögzítse a kalibráció során a környezeti hőmérsékletet. A hőmérsékletváltozás befolyásolja a referencia pontosságát.
• Negyedszer számítsa ki az összesített bizonytalanságot. Vegye figyelembe a referencia hőmérő bizonytalanságát, a felbontás bizonytalanságát és az ismételhetőségi bizonytalanságot.

Az Allen-Bradley 1794-IRT8 modul támogatja a HART protokollt az érzékelő kalibrációjának ellenőrzéséhez. Csatlakoztasson HART kommunikátort a 4–20mA hurokhoz. Olvassa ki az érzékelő kalibrációs adatait az adó memóriájából. Hasonlítsa össze a helyszíni ellenőrzés eredményeivel.

EMI zavarok a jelkábelekben

Az ipari környezetek jelentős elektromágneses interferenciát (EMI) tartalmaznak. Változtatható frekvenciájú hajtások, hegesztő berendezések és kapcsoló tápegységek zajt juttatnak az érzékelő kábelekbe. A zaj modulálja a 4–20mA jelet. A DCS 5–10 fokos látszólagos hőmérséklet-ingadozást érzékel.

• Először vezesse a jelkábeleket dedikált kábelcsatornákban. Tartson legalább 300 mm távolságot a tápkábelektől.
• Másodszor használjon árnyékolt sodrott érpárokat termopár csatlakozásokhoz. Az árnyékolást csak az egyik végén földelje.
• Harmadszor telepítsen ferritgyűrűket az adó kábeleire. A közös módusú szűrők elnyomják a nagyfrekvenciás zajt.
• Negyedszer alkalmazzon RC szűrést a DCS bemeneti kártyán. Állítsa a szűrő időállandóját 1–2 másodpercre a folyamat hőmérséklet alkalmazásokhoz.

Az Emerson Ovation rendszer szoftveralapú szűrést biztosít az analóg bemeneteken. Navigáljon az I/O konfigurációs fában. Állítsa az Input Filter Time paramétert az alapértelmezett 0,5 másodpercről 2 másodpercre. Ez csökkenti a zajt, de növeli a válaszidőt. Egyensúlyozza a pontosságot a szabályozó hurok teljesítményével. A Yokogawa AAI143 analóg bemeneti modul hasonlóan konfigurálható szűrést kínál a CENTUM VP rendszerekhez.

Következtetés és javasolt intézkedések

A hőmérsékletmérési hibák minden vezérlőrendszeri szakaszon összegződnek. Három intézkedés megelőzi a krónikus eltérés problémákat.

Először állítson be alapérték méréseket az üzembe helyezés során. Rögzítse a környezeti feltételeket, kábelhosszakat és az első kalibrációs adatokat. Használja ezeket az alapértékeket a későbbi hibakereséshez. Másodszor vezessen be állapot alapú karbantartást az érzékelőkre. Cserélje az érzékelőket, ha az eltérés meghaladja a span 1%-át. Harmadszor tartson részletes kalibrációs nyilvántartást a CMMS-ben. Kövesse nyomon az eltérés trendeket időben. Előzze meg a meghibásodást, mielőtt az befolyásolná a termék minőségét.

A GE Proficy és Emerson Ovation integráció következetes műszaki egység beállítást igényel. Ellenőrizze, hogy mindkét rendszer ugyanazt a hőmérsékleti skálát és tizedes pontosságot használja. Az eltérő beállítások zavart okoznak a hibakeresés és műszakátadás során. Megbízható hardverek, mint a Foxboro FBM04 és a Yokogawa AAI143 kártyák képezik a pontos hőmérsékletmérés alapját a modern feldolgozóüzemekben.
