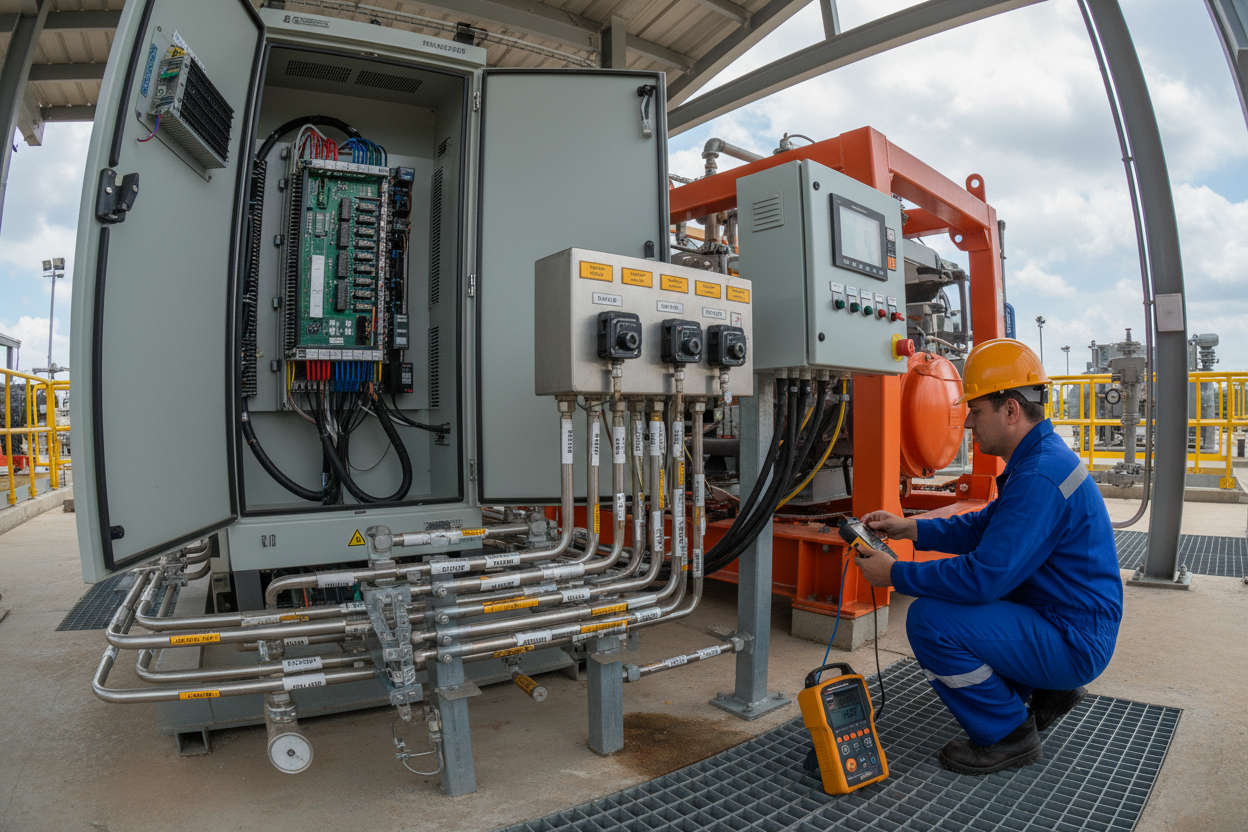

Nyomáskapcsoló kalibrálása és beállítási pont ellenőrzése biztonsági műszerezett rendszerekben

Miért fontos a kalibrálás az SIS alkalmazásokban

A biztonsági műszerezett rendszerekben a nyomáskapcsolók végső vagy indító elemekként vannak besorolva. Beállítási pontjaik határozzák meg, hogy egy folyamatigény kivált-e védelmi intézkedést. Egy ±2%-os tartománytűréssel rendelkező, 100 barg beállítási pontú gyorskapcsoló engedélyezett hibaszélessége ±2 barg. Az IEC 61511 bizonyító teszt követelménye megköveteli annak igazolását, hogy a kapcsoló ezen sávon belül kapcsol ki a meghatározott tesztidőközönként.

ICS Triplex TMR logikai megoldók 2oo3 szavazási architektúrát használnak. Egyetlen kapcsolócsatorna, amely tévesen magas jelet olvas, nem váltja ki a folyamatot — két egyidejű csatorna 50 ms-on belül szükséges a biztonsági funkció aktiválásához. Ez az architektúra csökkenti a téves kioldásokat, de megköveteli, hogy mindhárom csatorna következetesen legyen kalibrálva. Az eltérő beállítási pontok aszimmetrikus szavazási viselkedést eredményeznek, ami érvényteleníti a SIL 2 értékelést.

Berendezés és üzembe helyezési eljárás

Az alábbiakat készítse elő a kezdés előtt: hordozható súlyterheléses teszter vagy pneumatikus kalibrátor (Beamex MC6 vagy Fluke 729), digitális multiméter 24 VDC hurkokhoz, hurok izolációs engedély, ICS Triplex áthidaló kulcs és csatorna tiltási eljárás, IEC 61511-1 16.2.5 pont szerinti megfelelőségi ellenőrzőlista, valamint Woodward ProAct konfigurációs nyomtatvány.

• 1. lépés: Adjon ki munkavégzési engedélyt, és kérje az ICS Triplex csatorna tiltását a célkapcsolóhoz. Erősítse meg, hogy a tiltás aktív a Triplexer rendszer kijelzőjén. Soha ne kalibráljon élő SIS bemenetet megerősített tiltás nélkül.
• 2. lépés: Szigetelje el az impulzusvezetéket a dupla záró- és légtelenítő szelepes elrendezéssel. Engedje le a maradéknyomást nullára. Csatlakoztassa a Beamex MC6-ot a kapcsoló érzékelő portjához. Ellenőrizze, hogy a nulla érték 0,05%-on belül van-e a teljes skálához képest.
• 3. lépés: Emelje a nyomást legfeljebb 1 barg/másodperc sebességgel. Jegyezze fel a pontos nyomást, ahol az érintkező állapota megváltozik. Folytassa az emelést 125 barg-ig (a beállítás 104,2%-a), majd lassan csökkentse, és jegyezze fel a visszaállítási pontot. A holtjáték a kioldási és visszaállítási nyomás különbsége.
• 4. lépés: Elfogadható kioldási pont tűrés ±2% a tartományból (160 barg tartomány esetén ±3,2 barg). Elfogadható holtjáték 1,5–5% a tartományból (2,4–8,0 barg). Ha kívül esik a tűrésen, állítsa be a beállító csavart. Minden beállítás után végezzen újra tesztet.
• 5. lépés: Végezzen három egymást követő emelési ciklust. Mindhárom kioldási pontnak a tűrésen belül kell lennie. 0,5 barg-nál nagyobb szórás a kapcsoló romlását jelzi — ilyen esetben cserélje ki a kapcsolót.

Woodward ProAct szabályozó integráció

Gázturbinás kompresszor vonatokban a nyomáskapcsoló táplálja mind az ICS Triplex SIS-t, mind a Woodward ProAct sebességszabályzót. A ProAct digitális bemenetet kap, amely csökkenti az üzemanyagigényt, ha a folyamatnyomás meghaladja a szeparátor határának 90%-át. Ha a kapcsoló beállítása ezen küszöb fölé csúszik, a vezérlési réteg védelme elveszíti a tartalékát.

Ellenőrizze a ProAct konfigurációs paramétert P_LIMIT_DI. Ez határozza meg a digitális bemeneti csatorna számát és a válaszintézkedést (fordulatszám-csökkentési sebesség RPM/s-ban). Győződjön meg róla, hogy ez a paraméter megfelel a jelenlegi kapcsoló beállításának. A Woodward ProAct 3.3-as firmware (és későbbi verziók) támogatják a Modbus RTU diagnosztikai regisztereket. A 40201-es regiszter jelzi az utolsó digitális bemeneti átmenet időbélyegét. Hasonlítsa össze ezt az ICS Triplex eseménynaplójával ugyanarra a nyomáseseményre. 200 ms-nál nagyobb eltérés kommunikációs időzítési problémát jelez. Csökkentse a ProAct bemeneti beolvasási intervallumát az alapértelmezett 100 ms-ról 50 ms-ra a különbség csökkentése érdekében.

Gyakori hibaminták

• Hiba 1 — Beállítási pont eltérés a tűrésen túl: Gyakori gőzüzem esetén 120°C felett. Bourdon cső fáradása hőciklusok alatt. Cserélje ki 150°C-ig minősített elektronikus kapcsolóra, és állítson be 12 hónapos kalibrációs intervallumot.
• Hiba 2 — Magas holtjáték, ami késlelteti a visszaállítást: Kopott gyorskapcsoló bütyök növeli a holtjátékot 8% fölé a tartományból. A kapcsoló helyesen old ki, de 110 barg-nál áll vissza a tervezett 116 barg helyett. Mérje a holtjátékot minden bizonyító teszt során. Cserélje ki azokat a kapcsolókat, amelyek holtjátéka 6% fölött van a tartományból.
• Hiba 3 — Érintkezőhegesztés nagy indítóáramnál: Hosszú kábelhosszok (300 m felett) nagy kábelkapacitást okoznak. Használjon soros áramkorlátozó ellenállást (100 Ω, 2 W) a kapcsoló kimenetén az indítóáram korlátozására. Ellenőrizze, hogy ez nem ütközik az ICS Triplex AI modul 10 kΩ belső felhúzó ellenállásával.

Következtetés és javaslatok

A nyomáskapcsoló kalibrálása SIS alkalmazásokban strukturált, dokumentált folyamat. Először is mindig az IEC 61511 bizonyító teszt keretrendszerében dolgozzon — ellenőrizze a beállítási pont tűrést, a holtjátékot és az ismételhetőséget három cikluson keresztül. Másodszor, helyesen használja az ICS Triplex csatorna tiltási eljárást, és soha ne kerülje meg a folyamat izolációját egyszerre. Ellenőrizze a Woodward ProAct digitális bemeneti konfigurációját minden beállítási pont változtatás után a vezérlés és a biztonság közötti tartalék megőrzése érdekében. Végül, minden olyan kapcsolót, amelynek beállítási pontja több mint 2%-kal tér el a tartománytól, vagy holtjátéka több mint 6%, cserélendőnek tekintsen, ne pedig újrakalibrálandónak.

Szerző: Liang Zhihao ipari automatizálási mérnök, több mint 10 éves tapasztalattal PLC, DCS és vezérlőrendszerek területén.
