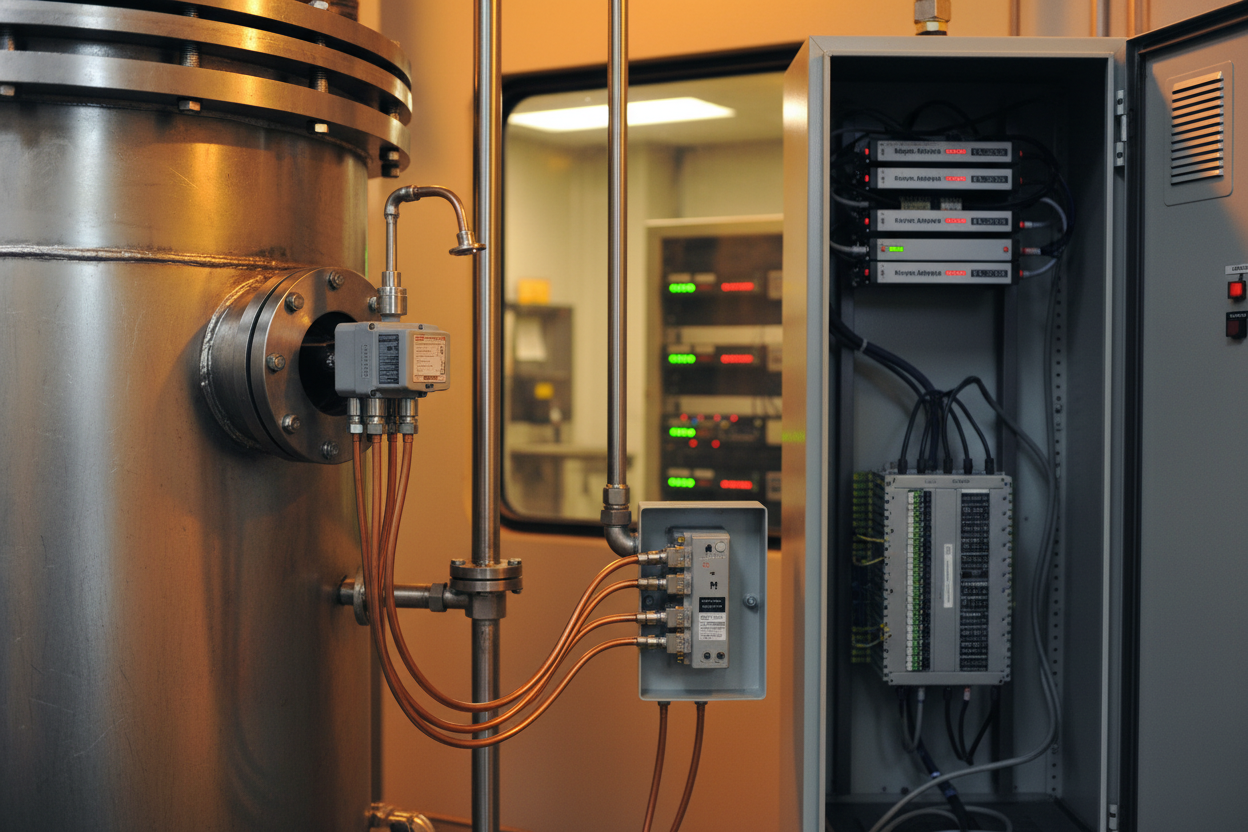

Pneumatikus Hőmérséklet-átvivő Beüzemelése és Helyszíni Hibadiagnosztika

Hogyan működnek a pneumatikus hőmérséklet-átalakítók

A pneumatikus hőmérséklet-átalakító a hőmérsékletmérést arányos légnyomás-jellé alakítja 3 psi (alsó tartományérték) és 15 psi (felső tartományérték) között. Először a mérőelem — vagy egy RTD (Pt100, 100 Ω) vagy egy termoelem (J vagy K típus) — millivolt vagy ellenállásváltozást hoz létre. Másodszor, egy belső Wheatstone-híd áramkör ezt mechanikus gerendaeltolódássá alakítja, amely egy billenőlemez helyzetét szabályozza a fúvóka viszonylatában. Harmadszor, a fúvóka és a billenőlemez közötti rés szabályozza a kimeneti pneumatikus áramkör visszanyomását. Végül egy pneumatikus reléerősítő alakítja a fúvóka visszanyomását stabil 3–15 psi kimenetté 20 psi műszerlevegő-ellátás mellett.

A fúvóka nyílásának átmérője általában 0,010–0,015 hüvelyk. A műszerlevegő szennyeződése — olajcseppek, rozsda részecskék vagy nedvesség — részlegesen eltömítheti a fúvókát, ami kimeneti magas eltérést okoz. Ez a leggyakoribb terepi hiba. Szereljen be 5 mikronos koaleszcens szűrőt az átalakító levegőellátásának bemenetére, és ellenőrizze az elemet minden tervezett karbantartási látogatáskor.

Üzembe helyezési eljárás

• 1. lépés: Csatlakoztasson egy kalibrált nyomásmérőt (0–30 psi, 0,1% pontosság) az átalakító kimeneti portjához. Csatlakoztassa a műszerlevegő-ellátást 20 psi ±0,5 psi nyomáson. Alkalmazza az LRV hőmérsékletet egy dekádos ellenállásdobozzal (pl. 100,00 Ω 0°C-hoz Pt100 szerint IEC 60751 linearizációval).
• 2. lépés: Ellenőrizze a kimenetet. Ennek 3,00 psi ±0,06 psi (±0,5% a tartományból) értéket kell mutatnia. Ha 3,06 psi fölött van, fordítsa az alapállás csavart balra, ha 2,94 psi alatt, jobbra. Negyedfordulatos beállításokat végezzen, és várjon 30 másodpercet a stabilizálódásra.
• 3. lépés: Alkalmazza az URV ellenállást (pl. 177,05 Ω 200°C-hoz). A kimenetnek 15,00 psi ±0,06 psi értéket kell mutatnia. Állítsa a tartománycsavart. Az óramutató járásával megegyező irány növeli a kimenetet. Ismételje az alapállás és tartomány beállításokat, amíg mindkét végpont ±0,06 psi-en belül van.
• 4. lépés: Alkalmazza a középponti hőmérsékletet (a tartomány 50%-a). Ellenőrizze, hogy a kimenet 9,00 psi ±0,12 psi értéket mutat-e. Ha a középponti hiba meghaladja a 0,5 psi-t, az a billenőmechanizmus nemlinearitását vagy a kopott csapágyat jelzi — cserélje ki az átalakítót.
• 5. lépés: Dokumentálja a kiinduló és a beállított értékeket a kalibrációs jegyzőkönyvben, beleértve az ellátónyomást, a környezeti hőmérsékletet és a mérőelem ellenállásértékeit. Ez megfelel az IEC 61511 bizonyító teszt dokumentációs követelményének.

Integráció Allen-Bradley ControlLogix és Invensys I/A Series rendszerekkel

Az Allen-Bradley ControlLogix 4–20 mA bemenetet igényel, ezért a 3–15 psi jelet P/I átalakítóval (Moore Industries SPA2 vagy Rototherm PT-I) kell átalakítani, amely 3–15 psi bemenetre és 4–20 mA kimenetre van konfigurálva. Az átalakítás képlete: mA = ((psi – 3) / 12) × 16 + 4. Állítsa be a 1756-IF16 bemeneti modult 250 Ω impedanciára, és állítsa be a túltartományi riasztást 20,8 mA-nál, az alultartományi riasztást pedig 3,8 mA-nál.

Az Invensys I/A Series FBM04 esetén csatlakoztassa a P/I átalakító kimenetét az FBM04 csatorna termináljaihoz. A Foxboro Control Software-ben konfigurálja az AI funkcióblokkot HSCI és LSCI paraméterekkel az URV és LRV hőmérsékleti értékekhez. Állítsa az ITYPE értéket 1-re (4–20 mA mód). Használjon szigetelő áthidalót (Phoenix Contact MCR-SL-CUR-I-I), ha a két eszköz nem oszt közös jelföldet — a földhurk zaj 0,04–0,1 mA hibát okoz, ami 0,5–1,25°C eltérést jelent egy 200°C tartományon.

Hat gyakori terepi hiba

• Hiba 1 — Kimenet magasra ragadt (15+ psi): A fúvókát olajköd tömíti el. Kapcsolja le az ellátó levegőt, és tisztítsa meg száraz nitrogénnel 5 psi nyomáson. Cserélje ki az ellátó szűrőelemét. Ha a hiba 90 napon belül ismétlődik, szereljen be szárító adszorbens szűrőt az áramlás elé.
• Hiba 2 — Kimenet alacsonyra ragadt (3 psi alatt): Az ellátónyomás 18 psi alá esett. Ellenőrizze a szabályozót és a szűrő differenciálnyomás-mutatóját. Cserélje ki a szűrőt, ha a differenciál meghaladja az 5 psi-t.
• Hiba 3 — Kimenet ingadozik (±0,3 psi oszcilláció): A reléerősítő golyós szelepülése kopott. Cserélje ki a reléegységet — ne próbálja meg a golyóülést terepen csiszolni.
• Hiba 4 — Nullpont eltolódás 6 hónap után: Rugóacél fáradása 60°C feletti környezeti hőmérsékleten. Szigetelje az átalakító testét. Ha a nullpont eltolódás havi 0,5%-nál nagyobb, rövidítse a kalibrációs intervallumot 6 hónapra.
• Hiba 5 — Hidegcsatlakozási kompenzációs hiba (termoelemeknél): A környezeti hőmérséklet évszakok között 20°C-nál nagyobb mértékben változik. Szereljen fel hőszigetelő burkolatot, vagy váltsa RTD elemre, amelynél nincs hidegcsatlakozási hatás.
• Hiba 6 — Nemlineáris középponti kimenet: A billenőmechanizmus csapágykopása. A nullpont és tartomány kalibráció helyes, de a középponti hiba meghaladja a tartomány 1%-át. Cserélje ki az átalakító testét — ez a mechanizmus terepen nem javítható.

Következtetés és javaslatok

A pneumatikus hőmérséklet-átalakítók megbízható műszerek, ha megfelelően karbantartják őket. Először is, mindig üzemeltesse be kalibrált hordozható nyomásmérővel — az állandó nyomásmérők nem elég pontosak a beállítási pont ellenőrzéséhez. Másodszor, alakítsa át a 3–15 psi kimenetet 4–20 mA jellé kalibrált P/I átalakítóval, mielőtt csatlakoztatná az Allen-Bradley ControlLogix vagy Invensys I/A Series modulokhoz. Állítsa be a modul alul- és túltartományi riasztásait a P/I átalakító hibáinak észlelésére. Csökkentse a kalibrációs intervallumot 6 hónapra, ha az átalakító 60°C feletti környezeti hőmérsékleten vagy rossz minőségű levegőrendszerben működik. Kövesse nyomon a középponti hiba trendjét a kalibrációs ciklusok során — ha a középponti hiba évente a tartomány 0,5%-ánál nagyobb mértékben nő, az a mechanizmus kopását jelzi, és indokolja az előzetes cserét.

Szerző: Tan Jianming, ipari automatizálási mérnök, több mint 10 éves tapasztalattal PLC, DCS és vezérlőrendszerek területén.
