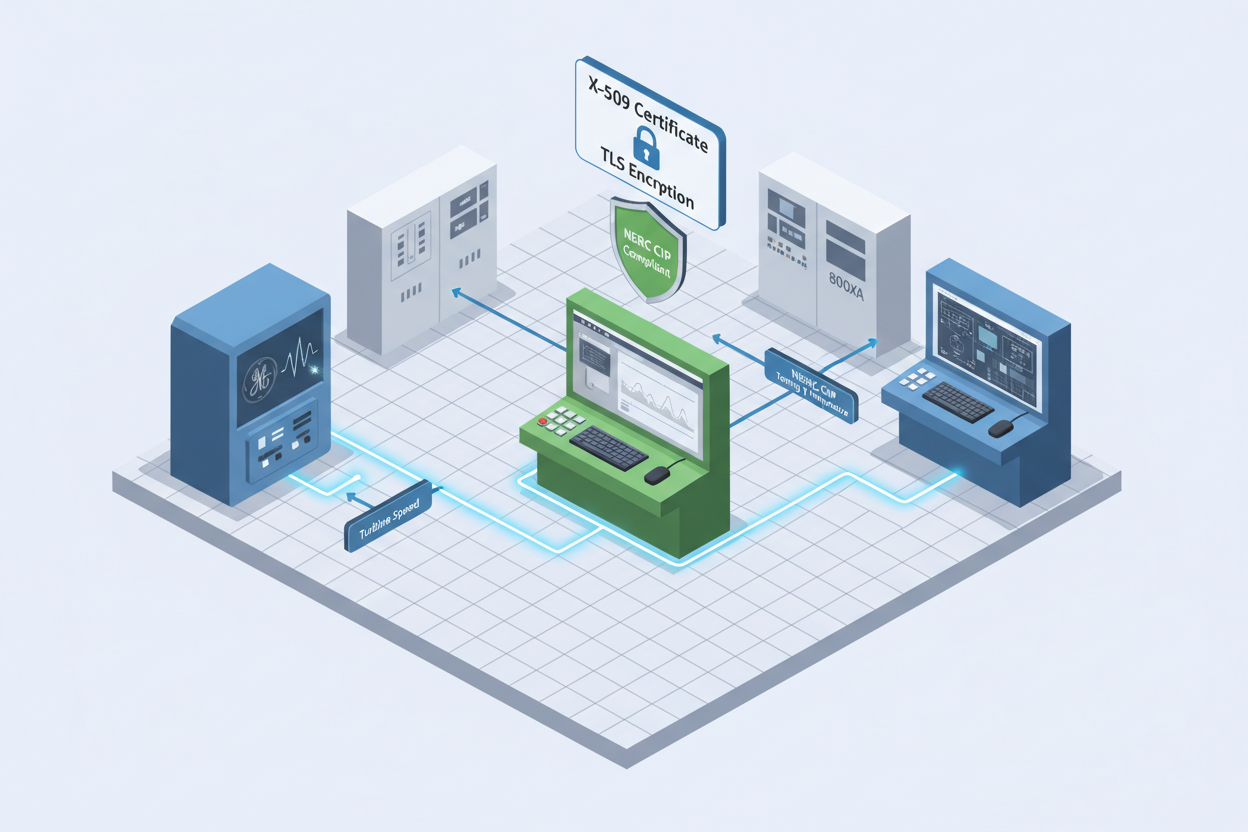

Emerson Ovation EPRO konfiguráció: OPC UA szerver beállítása a biztonságos rendszerek közötti adatcseréhez az energiatermelésben

K: Miért használjuk az OPC UA-t az Emerson Ovation integrációjához erőművekben?

A modern erőművek heterogén automatizálási környezetekben működnek. Az Emerson Ovation EPRO DCS gyakran együtt létezik a GE Bently Nevada rezgésfigyelő rendszereivel, az ABB System 800xA-val és a Honeywell Experionnal az üzem széleskörű optimalizálásához. Az OPC UA biztosítja a szabványosított, biztonságos és platformfüggetlen adatcsere réteget, amely szükséges ezen eltérő rendszerek egységesítéséhez.

Az OPC UA több kritikus területen is felülmúlja a régebbi OPC DA-t: HTTPS és OPC UA TCP (4840-es port) protokollokon működik, nyers DCOM portok megnyitása nélkül; támogatja a komplex információmodellezést, beleértve a történeti adatokat és riasztásokat; valamint beépített titkosítást, hitelesítést és szerepalapú hozzáférés-vezérlést kínál. Az Emerson Ovation 5X00226G02 I/O Interface Module biztosítja a terepi I/O kapcsolódási réteget az Ovation EPRO DCS számára, amely az OPC UA szerveren keresztül publikálja a folyamatadatokat a partner rendszerek felé.

K: Hogyan engedélyezhetem és konfigurálhatom az OPC UA szervert az Emerson Ovation EPRO-n?

• 1. lépés: Jelentkezzen be az Ovation Operator Station-be mérnöki jogosultságokkal. Nyissa meg az Ovation Development Studio-t. Navigáljon a Rendszerkonfiguráció → OPC UA szerver beállítások menüponthoz. Ellenőrizze, hogy az OPC UA szerver opció engedélyezve van-e. Ha nem, állítsa ÁT ENGEDÉLYEZETTRE, majd mentse a konfigurációt.
• 2. lépés: Konfigurálja az OPC UA szerver végpontját. Az alapértelmezett végpont: opc.tcp://[server_hostname]:4840. Állítson be statikus IP címet vagy hosztnevet az Ovation szerverhez. Biztosítsa, hogy a 4840-es port nyitva legyen az üzem tűzfalán a megbízható OPC UA kliensek számára.
• 3. lépés: Állítsa be a biztonsági szabályzatot. Erőműi környezetben válassza a Basic256Sha256 titkosítást. Generáljon vagy importáljon X.509 tanúsítványt az OPC UA szerverhez. Exportálja a szerver tanúsítványát az OPC UA kliensek részére. Az önaláírt tanúsítványok elfogadhatók az üzem belső hálózatán.
• 4. lépés: Konfigurálja a hozzáférési szabályzatokat. Határozza meg a felhasználói szerepeket (Mérnök, Operátor, Csak olvasás) és rendelje hozzájuk az OPC UA hozzáférési jogosultságokat. Adjon OLVASÁSI jogosultságot a felügyeleti klienseknek (pl. GE Bently Nevada System 1). Írási jogosultságot csak az engedélyezett mérnöki munkaállomásoknak.
• 5. lépés: Határozza meg az OPC UA címtér tartalmát az Ovation folyamatpontok kiválasztásával a publikáláshoz. Használja a Point Browser-t a címkék kiválasztásához, beleértve a turbinavezérlési pontokat, kazánparamétereket, generátor kimenetet és rezgésriasztási állapotokat. A kezdeti adatállományt korlátozza 100–200 pontra az üzembe helyezéshez.

K: Hogyan iratkozhatok fel az Ovation OPC UA adataira a GE Bently Nevada System 1-ből?

A GE Bently Nevada 3500/40 Proximitor Monitor Module biztosítja a rezgésmérő hardvert, amelyet a System 1 az Ovation folyamatadatokkal összekapcsolva használ az integrált turbina védelemhez.

• 1. lépés: Nyissa meg a GE Bently Nevada System 1 Administrator alkalmazást. Navigáljon a Kommunikáció beállítások → OPC UA kliens menüponthoz. Adjon hozzá új OPC UA szerver kapcsolatot. Adja meg az Ovation OPC UA szerver végpontját: opc.tcp://[Ovation_Server_IP]:4840.
• 2. lépés: Importálja az Ovation OPC UA szerver tanúsítványát a GE System 1 megbízhatósági tárolójába. Navigáljon a Tanúsítványkezeléshez és importálja az exportált Ovation szerver tanúsítványt. Engedélyezze a bizalmi kapcsolatot.
• 3. lépés: Böngéssze az OPC UA címtérben az Ovation folyamatcímkéket. A rezgéskorrelációhoz gyakori címkék: turbina sebesség (TRB_SPD), csapágyhőmérséklet (BRG_TEMP_[n]) és terhelési beállítás (LOAD_SP).
• 4. lépés: Állítsa be az előfizetési paramétereket. Állítsa a publikálási intervallumot 500 ms-ra a valós idejű turbina adatokhoz. Konfigurálja a holtterület beállításokat a hálózati forgalom csökkentésére – a turbina sebesség jelekhez jellemzően 0,5%-os holtterület ajánlott.
• 5. lépés: Hozzon létre egy System 1 megjelenítő oldalt, amely az Ovation folyamatadatokat a rezgésadatokkal átfedi. Ellenőrizze, hogy az Ovation turbina sebesség és csapágyhőmérséklet helyesen jelenik meg a System 1 grafikán. Erősítse meg, hogy az Ovation riasztási határértékek átkerülnek a Bently Nevada riasztáskezelő rendszerbe.

K: Hogyan integrálhatom az Emerson Ovation-t az ABB System 800xA-val OPC UA-n keresztül?

• 1. lépés: Az ABB 800xA System Manager-ben navigáljon az Adminisztráció → Aspect Directory menüponthoz. Adjon hozzá új OPC UA kapcsolat aspektust az Ovation szerver objektumhoz. Adja meg az Ovation OPC UA végpontot és hitelesítési adatokat.
• 2. lépés: Konfigurálja az 800xA OPC UA import varázslót az Ovation címkék böngészésére és kiválasztására. Importálja az Ovation címke struktúrát 800xA Aspect Object-ként. Ez megőrzi az Ovation vezérlőcsoportok és az egyedi folyamatpontok hierarchikus kapcsolatát.
• 3. lépés: Térképezze az Ovation adatokat az 800xA kezelőpanel sablonokra. Állítsa be a skálázást, műszaki egységeket és riasztási határértékeket az 800xA definícióban. Ellenőrizze, hogy az Ovation folyamatérték frissítések megjelennek az 800xA kezelőgrafikán a beállított előfizetési intervallumon belül.

K: Milyen kiberbiztonsági intézkedések kötelezőek az OPC UA használatakor erőművekben?

• Titkosítás: Titkosítsa az összes OPC UA kommunikációt TLS segítségével. Soha ne használja a None biztonsági szabályzatot éles környezetben. Állítsa be a minimálisan elfogadott biztonsági szabályzatot Basic256Sha256-ra.
• Tanúsítványkezelés: Használjon tanúsítvány kibocsátó hatóságot (CA) a szerver és kliens tanúsítványok kiadására és kezelésére. Alakítson ki tanúsítvány visszavonási folyamatot. Megelőzően újítsa meg a tanúsítványokat a lejárat előtt a szolgáltatás megszakadásának elkerülése érdekében.
• Hálózati elkülönítés: Korlátozza az OPC UA kliens kapcsolódásokat egy dedikált üzem hálózati szegmensre. Használjon hálózati tűzfalakat az Ovation OPC UA szerver elkülönítésére a vállalati IT hálózatoktól és az internettől. Naplózza az összes OPC UA kapcsolódási kísérletet és figyelje az illetéktelen hozzáféréseket. A NERC CIP megfelelőséget ellenőrizni kell az OPC UA biztonsági határokon átnyúló kapcsolódás előtt.

Mi a legfontosabb teendői tanács?

Kezdje egy pilot integrációval az Ovation és egy partner rendszer között (ajánlott: GE Bently Nevada System 1). Ellenőrizze az adatok integritását, késleltetését és a riasztások korrelációját, mielőtt további rendszerekre bővítené. Dokumentáljon minden NodeId-t, biztonsági beállítást és előfizetési paramétert az üzem integrációs nyilvántartásában. Vonja be az üzem kiberbiztonsági csapatát a tervezési fázisban, és ütemezzen éves biztonsági auditokat az OPC UA konfigurációra, hogy a tanúsítványok érvényesek maradjanak és a hozzáférési szabályzatok érvényesüljenek.

Szerző: Wang Fang ipari automatizálási mérnök, több mint 15 éves tapasztalattal erőműi DCS, Emerson Ovation, GE Bently Nevada és OPC UA integráció területén. Keresztplatformos rendszerintegrációra specializálódott hőerőművek és kombinált ciklusú erőművek számára, szakértő az IEC 61850 és NERC CIP kiberbiztonsági megfelelőségben.
