DP adó száraz és nedves láb szintmérés: ABB 266DH és Yokogawa EJX110A beállítási útmutató

DP Transmitter Dry Leg and Wet Leg Level Measurement: ABB 266DH and Yokogawa EJX110A Configuration Guide

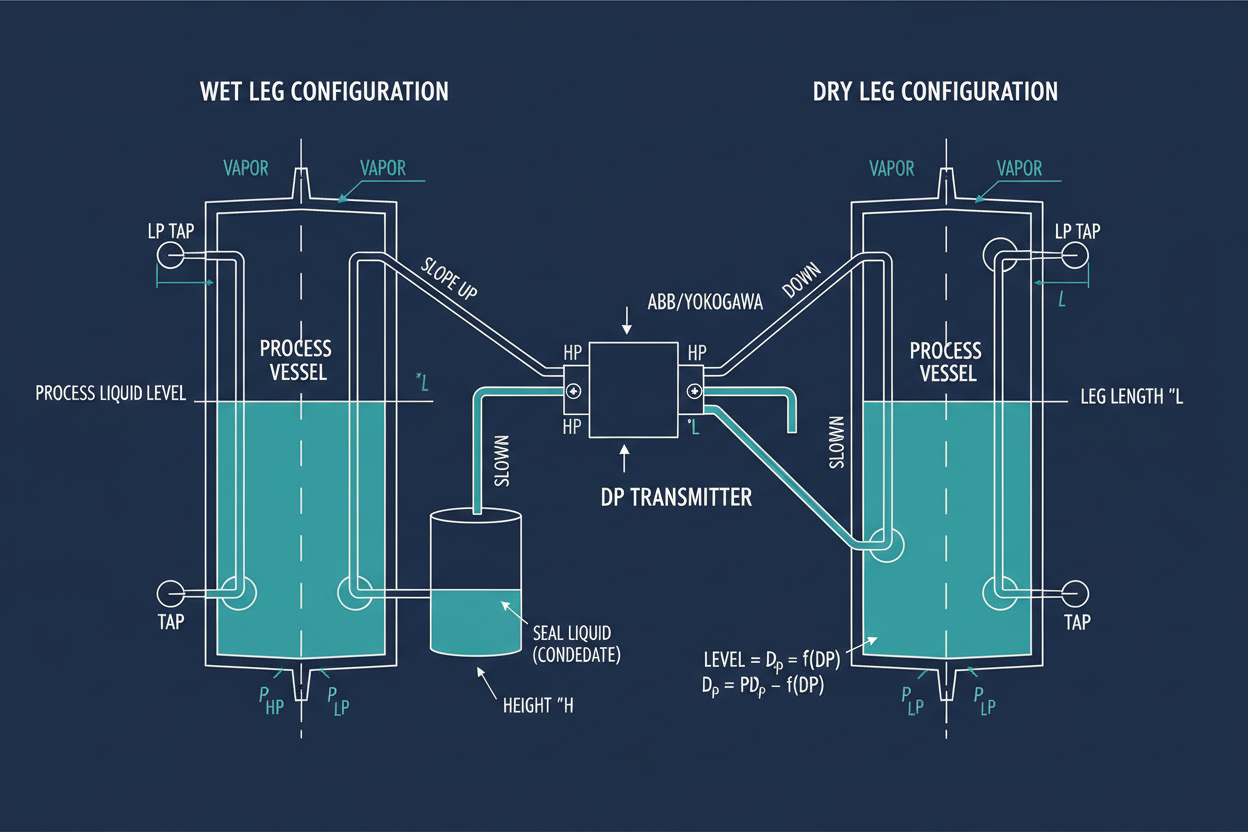

Száraz láb vs Nedves láb — A megfelelő konfiguráció kiválasztása

A DP adók a folyadékszintet úgy mérik, hogy összehasonlítják a tartály alján lévő hidrosztatikus nyomást (HP csatlakozás) a tetején lévő referenciával (LP csatlakozás). Száraz lábat használjunk, ha a folyamatfolyadék nem kondenzálódik, vagy ha az üzemi hőmérséklet a gőzt a harmatpontja felett tartja. Az LP vezeték gőzzel marad tele — nem halmozódik fel folyadékoszlop, ami egyszerűsíti az LRV/URV számítást.

Nedves lábat használjunk, ha a folyamatfolyadék könnyen kondenzálódik, ha az LP csatlakozás gőzkörnyezetben van, vagy ha a folyamat egy 1 MPa feletti kazándob. Az LP csatlakozásnál elhelyezett kondenzátum tartály állandó, folyadékkal töltött referenciaoszlopot tart fenn. Ez egy fix nyomáseltolódást eredményez, amit a mérnököknek figyelembe kell venniük a tartomány számításánál. Ennek az eltérésnek a figyelmen kívül hagyása a leggyakoribb oka a szisztematikus szintmérési hibáknak gőzdob alkalmazásoknál.

LRV és URV számítás: Száraz láb konfiguráció

Az ABB 266DH HP portja a tartály alján lévő csatlakozáshoz kapcsolódik. Az LP port a gőztérbe vezet egy nyitott impulzusvezetéken keresztül. Az adó a HP csatlakozás feletti folyadékoszlop nettó hidrosztatikus nyomását méri.

Képlet: DP_URV = H × SG × 9,81 kPa  |  DP_LRV = 0 kPa (HP csatlakozás a nulla szint referencia pontján)

Példa: H = 3,0 m, SG = 0,85. DP_URV = 3,0 × 0,85 × 9,81 = 24,99 kPa. ABB 266DH konfiguráció: LRV = 0,00 kPa (4,00 mA), URV = 24,99 kPa (20,00 mA). Yokogawa EJX110A esetén állítsa be a kalibrációs menüben H_RNG = 24,99 kPa és L_RNG = 0,00 kPa értékeket.

Ha a HP csatlakozás X méterrel a nulla szint referencia pont alatt helyezkedik el, állítsa be: LRV = X × SG × 9,81 kPa. Ez biztosítja, hogy a 4,00 mA az üres tartálynak feleljen meg.

LRV és URV számítás: Nedves láb konfiguráció

A nedves láb konfiguráció az LP impulzusvezetéket egy referenciafolyadékkal (kondenzátum vagy tömítőfolyadék) tölti meg. A kondenzátum tartály az LP oszlopot állandó magasságban tartja az LP csatlakozás felett, ami állandó nyomást eredményez az LP oldalon, amely levonódik a HP oldali hidrosztatikus nyomásból. Az adó kimenete alacsony szinten negatív DP irányba tolódik el — gyakran negatív LRV konfigurációt igényel.

Változók: H_vessel = maximális szint a HP csatlakozás felett (m); SG_process = folyamatfolyadék fajlagos sűrűsége; H_wet = nedves láb kondenzátumoszlop magassága a HP csatlakozás felett (m); SG_ref = referenciafolyadék fajlagos sűrűsége (általában 1,0 víz kondenzátum esetén).

  • DP az URV-nél (teli tartály): DP_URV = (H_vessel × SG_process × 9,81) − (H_wet × SG_ref × 9,81)
  • DP az LRV-nél (üres tartály): DP_LRV = 0 − (H_wet × SG_ref × 9,81) = negatív érték

Példa (kazándob): H_vessel = 1,2 m, SG_process = 0,74 (telített víz 3 MPa-nál), H_wet = 2,5 m, SG_ref = 1,0. DP_LRV = −24,53 kPa. DP_URV = 8,72 − 24,53 = −15,81 kPa.

Yokogawa EJX110A konfiguráció: L_RNG = −24,53 kPa (4,00 mA = üres dob); H_RNG = −15,81 kPa (20,00 mA = teli dob). Mindkét érték negatív. Sok mérnök hibásan pozitív értékeket ad meg, ami fordított kimenetet eredményez. Ellenőrizze a helyes beállítást úgy, hogy növeli a folyamat szintjét, és meggyőződik arról, hogy az adó kimenete 20,00 mA felé növekszik.

HART üzembe helyezési eljárás

  • 1. lépés: Csatlakoztasson egy HART kommunikátort a 4–20 mA körhöz. Sorosan helyezzen el egy 250 ohmos ellenállást. Ellenőrizze a kör tápfeszültségét az adó kapcsainál — legalább 12 VDC szükséges 250 ohmos terhelés mellett.
  • 2. lépés: Olvassa le az aktuális PV értéket. ABB 266DH esetén navigáljon a Configure → Basic Setup → Sensor → Range menüponthoz. Yokogawa EJX110A esetén menjen a Device Setup → Output Setting → Range menübe.
  • 3. lépés: Először adja meg a kiszámított LRV értéket. Erősítse meg, hogy a kijelző elfogadja a negatív értéket, ha nedves láb konfigurációt használ. Egyes adó firmware verziók megkövetelik az LRV megadását az URV előtt a helyes tartomány számításhoz.
  • 4. lépés: Adja meg az URV értéket. Az adó automatikusan kiszámítja a tartományt (Tartomány = URV − LRV). Ellenőrizze, hogy a számított tartomány ±0,1 kPa pontossággal megegyezik a kézi számítással.
  • 5. lépés: Szimulálja a 4 mA és 20 mA végpontokat hordozható súlykalibrátorral vagy nyomáskalibrátorral. Alkalmazza az LRV nyomást a HP portra, és ellenőrizze a 4,00 mA ±0,02 mA értéket. Alkalmazza az URV nyomást, és ellenőrizze a 20,00 mA ±0,02 mA értéket.
  • 6. lépés: Írja be a kör azonosítót, a műszaki egységet és a folyamatcsatlakozási adatokat az adó memóriájába a HART 22-es parancsával (Write Long Tag). Ez biztosítja a konfiguráció nyomon követhetőségét külső dokumentáció nélkül.

Impulzusvezeték tervezési szabályok

Száraz láb telepítés esetén: az impulzusvezeték HP oldalát folyamatosan lefelé kell lejtetni a folyamat csatlakozástól az adó HP portjáig, legalább 1:12-es lejtéssel (83 mm esés méterenként vízszintes irányban). Ez megakadályozza a kondenzátum felgyülemlését a HP vezetéken. Használjon 12 mm külső átmérőjű rozsdamentes csövet Swagelok préscsatlakozókkal. Kerülje a zsebeket, süllyedéseket vagy 0,5 m-nél hosszabb vízszintes szakaszokat megfelelő lejtés nélkül.

Nedves láb telepítés esetén: az LP impulzusvezetéket folyamatosan felfelé kell lejtetni az adó LP portjától a kondenzátum tartályig. A kondenzátum tartályt legalább 300 mm-rel az LP csatlakozás fölé kell szerelni a tartályon. Szigetelje az LP vezetéket, hogy megakadályozza a hőmérsékleti gradiens kialakulását, ami magas hőmérsékletű alkalmazásokban elpárologtathatja a referenciafolyadékot.

Mindkét konfiguráció esetén: tartsa az impulzusvezeték hosszát 15 m alatt. Kültéri telepítésnél hőszigetelje és fűtse az impulzusvezetékeket, ha magas olvadáspontú folyadékokat kezel — a paraffin kristályosodása 4 °C-on 12 óra alatt teljesen elzárhat egy 12 mm-es impulzuscsövet hideg időszakban.

Négy hibadiagnosztikai mátrix

  • Hiba 1 — Impulzusvezeték részleges elzáródása: Tünet: alacsony szintolvasás és lassú válasz. Diagnózis: válassza le a HP impulzusvezetéket az adónál, és mérje meg a statikus nyomást kalibrált nyomásmérővel. Ha a különbség 2 kPa-nál nagyobb, az elzáródást jelez. Intézkedés: tisztítsa ki vagy öblítse át forró vízzel az elzárt vezetéket. Szereljen be gyökérszelepet öblítő csatlakozással a jövőbeni karbantartáshoz.
  • Hiba 2 — Nedves láb kondenzátum veszteség: Tünet: a szint trendje napok vagy hetek alatt folyamatosan csökken anélkül, hogy a tényleges szint változna. Diagnózis: ellenőrizze a kondenzátum tartály látóüvegét. Az üres tartály csökkenti az LP oldali nyomást, ami hamisan magasabb szintet mutat az adón. Töltse fel a kondenzátum tartályt ioncserélt vízzel, és vizsgálja meg az okot.
  • Hiba 3 — Folyamatfolyadék sűrűségváltozás: Tünet: a szint folyamatosan magas vagy alacsony az egész tartományban folyamatváltozás után. Diagnózis: vegyen aktuális laboratóriumi mintát a folyamatfolyadék SG-jéről. Ha az eltérés a tervezett értéktől több mint 0,02, számítsa újra az URV-t és frissítse az adó konfigurációját. Yokogawa EJX110A esetén frissítse a sűrűségkompenzációs paramétert a haladó konfigurációs menüben.
  • Hiba 4 — Gázzsák a HP impulzusvezetékben (száraz láb): Tünet: a szint alacsonyabbnak olvasható a ténylegesnél, általában állandó eltérés szinttől függetlenül. Diagnózis: zárja el a HP gyökérszelepet, és légtelenítse a HP impulzusvezetéket az adó légtelenítő szelepnél. Ha gázbuborékok távoznak a folyadék előtt, gázzsák van jelen. Intézkedés: alakítsa át az impulzusvezeték lejtését, hogy megszüntesse a gáz felgyülemlésének alacsony pontját.

Következtetés és javaslatok

A DP adó szintmérés továbbra is az egyik leggazdaságosabb és legmegbízhatóbb technológia a folyamatiparban — ha a telepítés mechanikája és a mérnöki számítások helyesen történnek. A sikeres telepítés és a tartós kalibrációs probléma közötti különbség szinte mindig az LRV/URV számításban rejlik (különösen nedves láb konfigurációknál, negatív tartományok esetén) és az impulzusvezeték lejtésében.

ABB 266DH alkalmazásoknál ellenőrizze a minimum 12 VDC kapocsfeszültséget a HART üzembe helyezés előtt. Yokogawa EJX110A esetén győződjön meg arról, hogy a H_RNG és L_RNG polaritása megfelel a nedves láb számításnak a konfiguráció elfogadása előtt. Készítsen egyoldalas számítási lapot minden DP szintkörhöz az üzemében — dokumentálva a H_vessel, H_wet, SG_process és SG_ref értékeket az aktuális LRV és URV beállítások mellett. Ez a lap felére csökkenti a diagnosztikai időt a következő üzembe helyezési hívás során.

Szerző: Zhang Hua ipari automatizálási mérnök, több mint 10 éves tapasztalattal PLC, DCS és vezérlőrendszerek területén.
