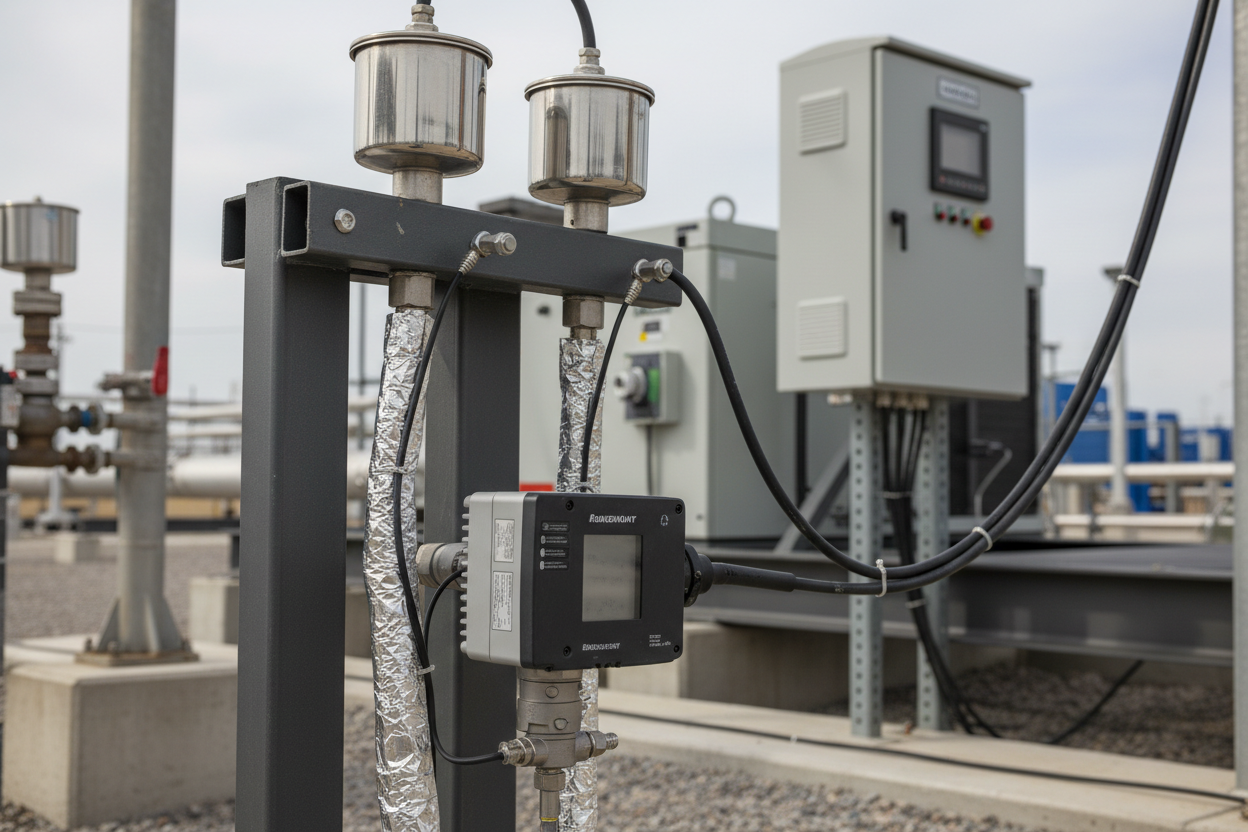

Kondenzvízgyűjtő telepítése és impulzusvezeték üzembe helyezése gőzfolyamat differenciális nyomásméréshez: Emerson Rosemount 3051S és Woodward 505 integráció

Condensate Pot Installation and Impulse Line Commissioning for Steam Process DP Measurement: Emerson Rosemount 3051S and Woodward 505 Integration

Miért kritikusak a kondenzátumgyűjtők a gőz DP hurkokban

A gőzfolyamatvonalak egyedi mérési kihívást jelentenek. A folyamatközeg tömöríthető gőz magas hőmérsékleten. A szabványos DP adók, mint például az Emerson Rosemount 3051S, folyadékkal töltött impulzusvezetékeket igényelnek a nyomás pontos továbbításához. Kondenzátumgyűjtő nélkül a gőz kiszámíthatatlanul kondenzálódik az impulzusvezetékben. A keletkező folyadékoszlop magassága változik a környezeti hőmérséklettől, a szigetelés állapotától és a folyamatáramlás sebességétől függően. Ez változó hidrosztatikus nyomáshibát okoz, amely meghaladhatja az 5%-ot egy 250 mmH2O DP tartományon — ez elég ahhoz, hogy torzítsa a folyamatméréseket és hamis alacsony áramlás riasztásokat váltson ki a Woodward 505 szabályozó nyomásbemenetein.

Szereljen kondenzátumgyűjtőket a magas- és alacsony nyomású csatlakozásokra, hogy szabályozott, stabil folyadékreferencia-oszlopot hozzon létre. A gyűjtő térfogata legyen elég nagy ahhoz, hogy a kondenzátumszint változása a legrosszabb folyamatátmenet alatt ne mozdítsa el a referenciafejet. A Rosemount legalább 500 mL kondenzátumgyűjtő térfogatot javasol 10 bar feletti gőzvezetékekhez. Mindkét gyűjtőt azonos magasságban kell felszerelni — a HP és LP gyűjtők közötti magasságkülönbség állandó statikus nyomáshibát okoz, amely egyenlő: ΔP_hiba = ρ_kondenzátum × g × Δh.

Kondenzátumgyűjtő méretezési és magassági szabályok

A kondenzátumgyűjtő kiválasztása három paramétertől függ: a folyamat nyomásértékelésétől, a kondenzátum sűrűségétől és az impulzusvezeték töltési térfogatától. Egy 50 bar telített gőz alkalmazáshoz Rosemount 3051S CD3-mal (3 hüvelykes perem, ANSI 600) használjon 316 rozsdamentes acél kondenzátumgyűjtőt, amely legalább 100 bar és 300°C hőmérsékletű. A belső térfogatnak háromszorosa kell legyen az impulzusvezeték teljes töltési térfogatának.

A magassági szabályok nem tárgyalhatók. Szerelje fel mindkét kondenzátumgyűjtőt azonos magasságba ±2 mm pontossággal. Az impulzusvezetékeket lefelé vezesse a kondenzátumgyűjtőktől a Rosemount 3051S adóig legalább 1:10-es lejtéssel (10 mm esés 100 mm vízszintes távolságra). Ez biztosítja az impulzusvezetékben keletkező gőz önlevegőztetését alacsony áramlási körülmények között. Az adónak mindig a kondenzátumgyűjtők alatt kell lennie. Fordított szerelés nem ajánlott nagy pontosságú Woodward 505 sebesség/terhelés szabályozó alkalmazásokhoz, ahol a nyomásbemenet pontossága közvetlenül befolyásolja a droop szabályozás teljesítményét.

Fagyvédelem hőszigetelés tervezése

Az impulzusvezetékekben lévő kondenzátum megfagy, ha a környezeti hőmérséklet 0°C alá csökken. A megfagyott impulzusvezetékek beragadt PV-t eredményeznek — az adó a fagyás előtti utolsó élő értéket olvassa, majd azt végtelen ideig tartja. A Rosemount 3051S maga −40°C-ig működik, de az impulzusvezeték folyadékoszlopa előbb hibásodik meg. Alkalmazzon elektromos fűtőszálat (EHT) vagy gőzös fűtést minden impulzusvezetéken kültéri vagy fűtetlen helyeken.

Elektromos fűtőszál esetén válasszon önszabályozó fűtőkábel, amely 10 W/m teljesítményű 10°C környezeti hőmérsékleten. Helyezze a fűtőszálat az impulzusvezeték teljes hosszára, majd csomagolja be alumínium fólia szalaggal, mielőtt ásványgyapot szigetelést alkalmazna. Állítsa az EHT vezérlő termosztátját +5°C aktiválási hőmérsékletre. Ne engedje az impulzusvezeték hőmérsékletét 60°C fölé emelkedni — ennél magasabb hőmérsékleten a kondenzátum visszaalakul gőzzé, és megzavarja a folyadékreferencia oszlopot. A Woodward 505 hideg éghajlaton (−10°C alatt) történő telepítésekor a kollektor szeleptömbjét is fűteni kell. A megfagyott kollektor szelepek megakadályozzák a nullázási eljárást kalibrációs ellenőrzések során, és jelentősen késleltetik a karbantartást.

Hatlépéses üzembe helyezési eljárás

  • 1. lépés: Töltse fel mindkét kondenzátumgyűjtőt ioncserélt vízzel vagy folyamatkondenzátummal a gőznyomás alkalmazása előtt. Használjon kézi szivattyút a töltődugón keresztül. Ellenőrizze a folyadékszintet a látóüvegnél (ha van), vagy mérje meg a töltési térfogatot az impulzusvezeték kapacitásának kiszámított értékéhez képest.
  • 2. lépés: Nyissa ki lassan a főcsapokat — 20 bar feletti vezetékeknél legfeljebb negyed fordulatot 30 másodperc alatt. Hagyja a kondenzátumgyűjtőket 15 percig elérni a hőmérsékleti egyensúlyt. Ez idő alatt a Rosemount 3051S kimenete el fog térni, amíg a kondenzátumoszlop stabilizálódik. Ne próbáljon nullázást végezni ebben az időszakban.
  • 3. lépés: Zárja el az egyenlítő szelepet az 5-szelepes kollektoron. Szigetelje el az LP impulzusvezetéket az LP elzáró szeleppel. Ellenőrizze a Rosemount 3051S HART kimenetén a kizárólag HP értéket (HART Parancs 1: Elsődleges változó). Jegyezze fel ezt az értéket statikus eltolási referenciaként.
  • 4. lépés: Nyissa ki az egyenlítő szelepet, hogy összekösse a HP és LP kamrákat. Mindkét oldal azonos nyomást lát. A differenciális kimenetnek 0,000 ±0,010 inH2O (0,000 ±2,5 Pa) értéket kell mutatnia. Ha az eltérés ennél nagyobb, állítsa az LP kondenzátumgyűjtő magasságát vagy végezze el az adó nullázását a HART Parancs 35-tel (Zero Trim). Dokumentálja az alkalmazott nullázási eltolást.
  • 5. lépés: Zárja el az egyenlítő szelepet és nyissa ki újra az LP elzáró szelepet. Alkalmazzon ismert DP-t holt súlyos teszterrel vagy precíziós nyomáskalibrátorral a HP csatlakozáson, miközben az LP légköri nyomáson van. Ellenőrizze, hogy a Rosemount 3051S kimenete megfelel-e az alkalmazott nyomásnak ±0,065%-os kalibrált tartományon belül (3051S referencia pontossági osztály).
  • 6. lépés: Állítsa vissza az 5-szelepes kollektor normál működési helyzetbe. Figyelje a Rosemount 3051S kimenetét HART-on keresztül 30 percig élő gőzáramlás alatt. Ellenőrizze, hogy a Woodward 505 nyomásbemenet (4–20 mA, általában 0–10 bar nyomásra leképezve) stabilan olvassa az értékeket ±0,5%-nál kisebb ingadozással állandó terhelés mellett. Jegyezze fel az összes kiinduló és végleges értéket a hurkikalibrációs adatlapra.

Gyakori hibák és jellemzőik

  • Hiba 1 — LP impulzusvezeték részleges befagyása: Az adó magas DP-t olvas (látszólag magas áramlást) hideg éjszakákon, és helyreáll, miután a fűtés visszaállítja a folyadékoszlopot. Ez a minta ismétlődik a napi hőmérséklet-ciklusokkal.
  • Hiba 2 — Kondenzátumgyűjtő túlfolyás a szellőző elzáródása miatt: A Rosemount 3051S állandó negatív DP eltolást mutat még nulla folyamatáramlás mellett is. A számított eltolás egyenlő ρ_víz × g × h_túlfolyás, ahol h_túlfolyás a folyadékszint referencia szint fölé emelkedett magassága.
  • Hiba 3 — Levegő bejutása karbantartás után: A DP jel magas frekvenciájú oszcillációt mutat 0,5–2 Hz között anélkül, hogy a folyamatáramlás változna. Légtelenítse az impulzusvezetékeket azzal, hogy 30 másodpercig kinyitja az elvezető csapokat a legalacsonyabb ponton, miközben az LP elzáró szelep zárva van.
  • Hiba 4 — Kondenzátumgyűjtő tartókonzol korróziója: A nullázási eltolás lassan eltolódik 3–6 hónap alatt karbantartási esemény nélkül. Évente ellenőrizze a tartóelemeket, és alkalmazzon korróziógátló kenőanyagot minden rozsdamentes acél rögzítőelemre kültéri telepítéseknél.

Következtetés és javaslatok

A kondenzátumgyűjtők telepítése az Emerson Rosemount 3051S DP adókhoz gőzvezetékeken precíziós feladat. Méretezze a gyűjtőket legalább 500 mL térfogatra 10 bar feletti nyomásoknál. Szerelje fel mindkét gyűjtőt azonos magasságba ±2 mm pontossággal a statikus nyomáshiba kiküszöböléséhez. Az impulzusvezetékeket 1:10-es lejtéssel vezesse lefelé az adóhoz az önlevegőztetés garantálásához. Alkalmazzon elektromos fűtőszálat, amely +5°C-on aktiválódik, és 60°C felső határral rendelkezik, hogy megvédje a folyadékreferencia oszlopot hideg környezetben.

Kövesse a hatlépéses üzembe helyezési eljárást, és ne hagyja ki a 15 perces hőmérsékleti egyensúly várakozási időt — a korai nullázás rendszeres eltolást rögzít, amely átterjed a Woodward 505 szabályozó vezérlési számításaira. Dokumentálja a kiinduló és végleges kalibrációs értékeket minden karbantartási látogatáskor. Egy kondenzátumgyűjtő telepítés kalibrációs jegyzőkönyv nélkül olyan telepítés, amely várhatóan megmagyarázhatatlan leállást okoz.

Szerző: Cao Jianjun ipari automatizálási mérnök, több mint 10 éves tapasztalattal PLC, DCS és vezérlőrendszerek területén.
