Thermoelement- und RTD-Signalqualität: Kabel und Erdung

Warum Signalqualität wichtig ist

Ein Class A Pt100-RTD hat eine Toleranz von ±0,15 °C bei 0 °C. Ein Typ-K-Thermoelement hat eine Toleranz von ±2,2 °C bei 500 °C. Diese Genauigkeiten sind bedeutungslos, wenn das Signalkabel mehr Fehler verursacht. Thermoelementsignale liegen im Millivoltbereich – ein Fehler von 1 °C entspricht 40 µV, und induziertes Rauschen von 200 µV führt zu einem Messfehler von 5 °C. Das Fehlerbudget muss das Kabel einschließen. Das Honeywell MC-TAIH02 High Level Analog Input Module und das Honeywell CC-PUIO01/C Universal I/O Module akzeptieren Thermoelement- und RTD-Eingänge direkt, können jedoch kabelbedingte Fehler nicht erkennen – regelmäßige Schleifen-Kalibrierung ist der einzige Weg, diese zu erfassen.

Auswahl des Thermoelement-Verlängerungskabels

Thermoelement-Verlängerungskabel verwenden Legierungsleiter, die zur EMK-Kurve des Thermoelements passen. Die Verwendung von gewöhnlichem Kupferdraht ist kontraproduktiv – Kupfer erzeugt an beiden Enden parasitäre Thermoelementübergänge, und der Fehler kann 20 °C überschreiten. Wählen Sie die richtige Isolierung: PVC ist bis maximal 105 °C geeignet, XLPE bis 150 °C. Für höhere Temperaturen verwenden Sie Glasfasergeflecht oder Edelstahl-Überflechtung. Wählen Sie die richtige Abschirmung – die Phoenix Contact FLK-Serie hat eine verzinnte Kupferflechtung mit 85 % Abdeckung. Erdung der Abschirmung nur an einem Punkt, typischerweise am Senderende. Erdung an beiden Enden erzeugt eine Masseschleife, die Rauschen in den Signalleitern induziert.

RTD-Kabeldimensionierung und Verdrahtung

RTD-Sensoren verwenden eine Konstantstromanregung von 1 mA. Drei- und vieradrige Konfigurationen kompensieren den Kabelwiderstand. Bei einem dreidrahtigen RTD geht der Sender davon aus, dass die beiden Anschlussdrähte den gleichen Widerstand haben – dies gilt nur, wenn alle drei Drähte gleich lang und gleich stark sind.

• Drahtwiderstand: Ein 0,5 mm² Kupferdraht hat 36 Milliohm pro Meter. Bei 50 Metern beträgt der Widerstand 1,8 Ohm pro Draht. Wenn ein Leiter 1,8 Ohm und ein anderer 2,0 Ohm hat, beträgt der Fehler 0,1 Ohm oder 0,26 °C für Pt100. Verwenden Sie für alle RTD-Leitungen denselben Drahtquerschnitt und dieselbe Länge.
• Kabelabschirmung: Wählen Sie RTD-Kabel mit Folienabschirmung plus Drain-Draht. Erden Sie den Drain-Draht an einem Punkt. Für explosionsgefährdete Bereiche verwenden Sie IS-zertifiziertes Kabel mit blauem Mantel. Eine zu hohe Kabelkapazität (>200 nF/km) kann dazu führen, dass die IS-Barriere oszilliert und falsche Messwerte erzeugt.

Erdungsphilosophie

Bei Thermoelementkreisen ist der negative Leiter üblicherweise am Sender geerdet, um Gleichtaktstörungen zu reduzieren. Wenn jedoch die Thermoelementhülle auch am Messpunkt geerdet ist, entsteht eine Masseschleife. Die Lösung ist ein isolierter Sender – Emerson Rosemount 644 mit Isolation und Honeywell STT3000 mit Kanal-zu-Kanal-Isolation unterbrechen Masseschleifen effektiv.

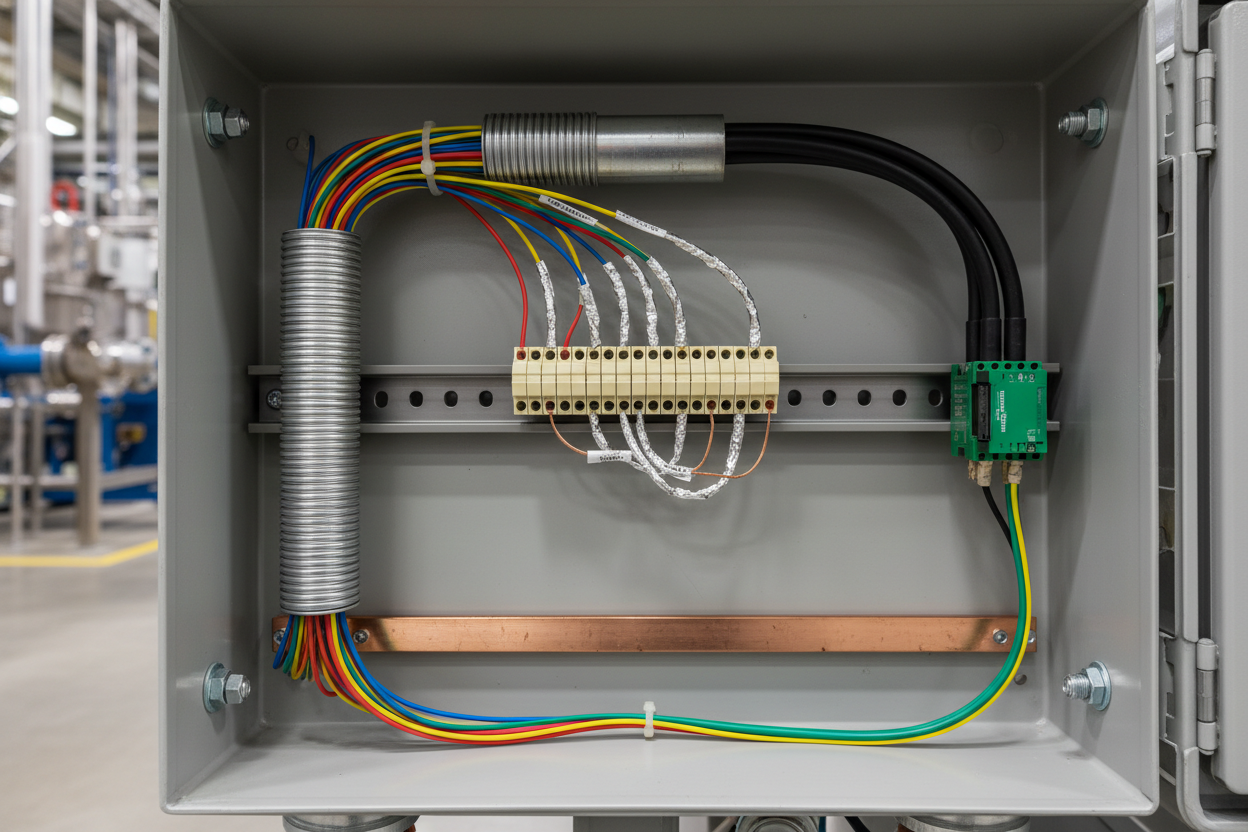

Bei RTD-Kreisen wird die Abschirmung nur am Senderende geerdet. Das RTD-Element ist normalerweise nicht geerdet – Erdung des Elements erhöht das Risiko von Masseschleifen. Wenn die RTD-Hülle an der Prozessanschlussstelle geerdet ist, verwenden Sie einen isolierten Eingangssender. Verwenden Sie in jeder Anschlussdose eine Einzelpunkt-Erdungsschiene und verbinden Sie diese mit dem Erdungssystem der Anlage über einen einzelnen Leiter, nicht über eine Reihenschaltung.

Schritt-für-Schritt-Rauschreduzierung

• Schritt 1: Trennen Sie den Sensor und messen Sie die Leerlaufspannung. Für ein Thermoelement verwenden Sie ein Voltmeter mit >1 MΩ Eingangswiderstand. Die Messung sollte innerhalb von ±10 µV stabil sein. Für ein RTD verwenden Sie ein Vierleitermessgerät. Die Messung sollte innerhalb von ±0,05 Ohm stabil sein.
• Schritt 2: Prüfen Sie die Abschirmkontinuität. Messen Sie den Widerstand vom Abschirm-Drain-Draht zur Erdungsschiene – er sollte unter 1 Ohm liegen. Vergewissern Sie sich, dass die Abschirmung nur an einem Punkt geerdet ist. Trennen Sie die Abschirmung am Sensorende und messen Sie den Widerstand zur Erde – er sollte unendlich sein.
• Schritt 3: Messen Sie die Wechselspannung zwischen Signalleitungen und Erde. Stellen Sie das Voltmeter auf den AC-Millivoltbereich ein. Werte über 10 mV AC weisen auf elektromagnetische Störungen hin. Verlegen Sie das Signalkabel mindestens 300 mm entfernt von Stromkabeln.
• Schritt 4: Installieren Sie einen Signal-Isolator, wenn Masseschleifen nicht beseitigt werden können. Phoenix Contact MINI Analog Pro bietet eine 3-Wege-Isolation mit <0,1 % Fehler. Er unterbricht alle Masseschleifen und bietet Gleichtaktstörungsunterdrückung bis 2 kV.

Fehlersuche bei falschen Messwerten

• Plötzlicher Sprung zum Maximalwert: Deutet auf einen offenen Stromkreis hin. Überprüfen Sie die Verbindung am Sensorkopf. Vibrationen lockern Schraubklemmen. Ziehen Sie alle Klemmen mit dem angegebenen Drehmoment an (typischerweise 0,5 N·m für 1,5 mm² Draht).
• Konstanter Offset: Deutet auf falschen Thermoelementtyp hin. Überprüfen Sie die Senderkonfiguration. Ein als Typ J konfiguriertes Typ-K-Thermoelement zeigt bei 500 °C etwa 50 °C zu niedrig an. Ein RTD, das als „Cu10“ statt „Pt100“ konfiguriert ist, zeigt 26-mal höhere Werte als die tatsächliche Temperatur.
• Langsame Reaktion: Deutet auf schlechten thermischen Kontakt hin. Für ein in eine Thermoschutzhülse eingebautes RTD verwenden Sie ein federbelastetes Element. Für ein oberflächenmontiertes Thermoelement verwenden Sie eine Messplatte mit wärmeleitendem Klebstoff. Ein schlecht montiertes Oberflächenthermoelement kann eine Ansprechzeit von über 10 Minuten haben.

Fazit und Handlungsempfehlungen

Die Auswahl des Signalkabels, Erdung und Abschirmung sind ebenso wichtig wie die Sensorauswahl. Verwenden Sie den richtigen Typ Thermoelement-Verlängerungskabel. Erden Sie Abschirmungen nur an einem Punkt. Verwenden Sie bei Leitungen über 30 Meter drei- oder vieradrige RTD-Kabel. Isolieren Sie den Sender, wenn Masseschleifen nicht vermieden werden können. Halten Sie Ersatz-Thermoelement-Verlängerungskabel für Notfallreparaturen bereit. Beschriften Sie jedes Kabel an beiden Enden mit der Sensornummer.

Autor: Weijie Huang ist ein Ingenieur für industrielle Automatisierung mit über 10 Jahren Erfahrung in PLC-, DCS- und Steuerungssystemen.
