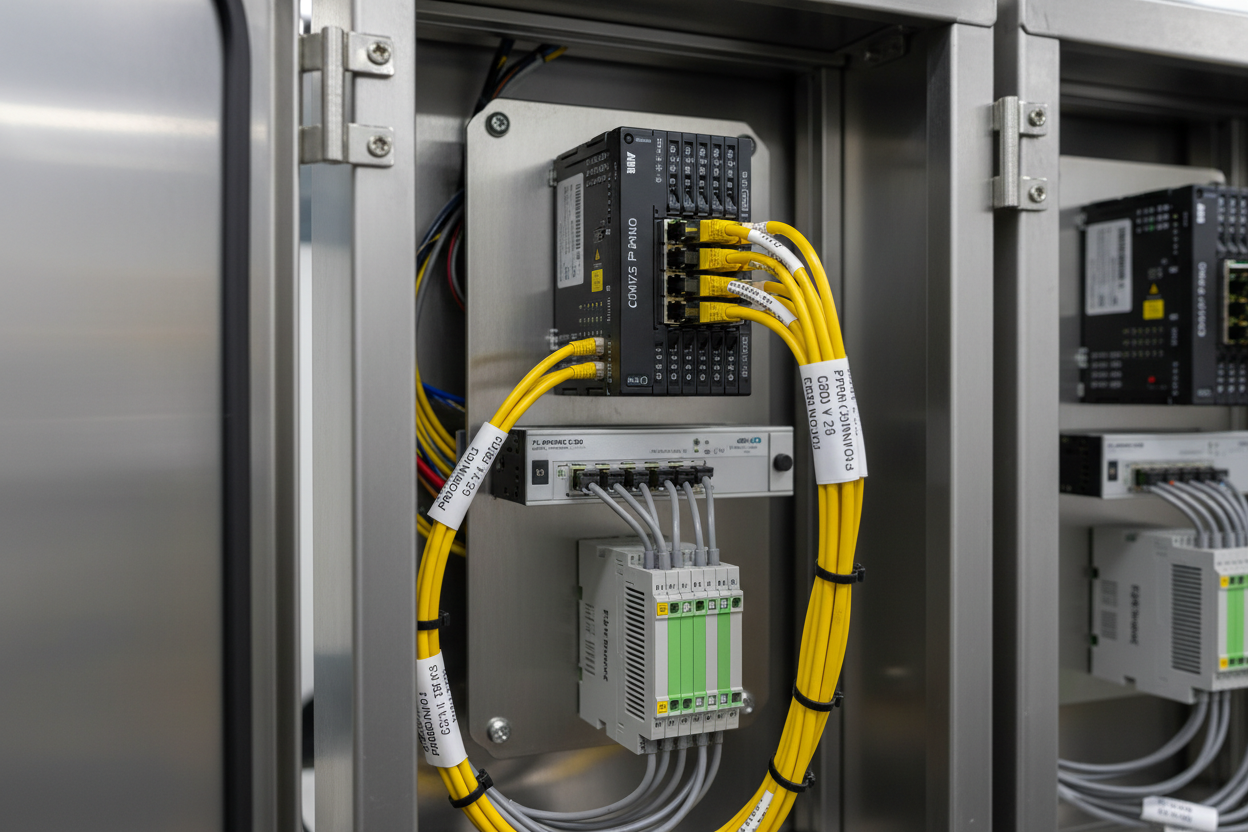

PROFINET IO Kommunikationsfehlerdiagnose: ABB AC500 CM575-PNIO und Phoenix Contact AXL F DI16 Feldfehlerbehebung

Warum PROFINET IO-Fehler kostspielig sind und oft falsch diagnostiziert werden

PROFINET IO-Ausfälle verursachen einen erheblichen Anteil ungeplanter Stillstandszeiten in modernen DCS- und PLC-basierten Systemen. Ingenieure suchen häufig nach Hardwarefehlern, obwohl die eigentliche Ursache eine Softwarefehlkonfiguration oder ein Fehler in der Netzwerktopologie ist. ABB AC500 mit dem Kommunikationsmodul CM575-PNIO und Phoenix Contact AXL F DI16/1 1H verteilte I/O bilden eine gängige Feldkombination in petrochemischen Anlagen und Kraftwerken. PROFINET arbeitet mit 100 Mbit/s Vollduplex über Standard-CAT5e oder besser und verwendet ein zyklisches Datenaustauschmodell mit konfigurierbaren Aktualisierungsraten von bis zu 1 ms für IRT und 250 µs Intervallen in der RT-Klasse. Wenn der Controller den Kontakt zu einem IO-Gerät verliert, löst das System einen Modulstatus-Alarm aus und zwingt die betroffenen Kanäle in einen sicheren Fallback-Zustand. Das ABB AC500 PM573-ETH CPU-Prozessormodul und das ABB PM591-ETH Prozessormodul sind die Host-Controller für CM575-PNIO-basierte PROFINET IO-Netzwerke in Prozessanlagenanwendungen.

Identifizieren Sie zunächst, ob der Fehler auf der physikalischen Schicht, der Sicherungsschicht oder der Anwendungsschicht liegt, bevor Sie Konfigurationen ändern.

Prüfungen der physikalischen Schicht: Kabel, Switch und Port-Statistiken

• Schritt 1: Überprüfen Sie die Link-LED am CM575-PNIO-Modul. Eine dauerhaft grüne LED bestätigt eine 100BASE-TX-Verbindung mit korrekter Geschwindigkeit. Eine blinkende bernsteinfarbene LED weist auf CRC-Fehler oder Duplex-Mismatch hin.
• Schritt 2: Lesen Sie die Switch-Port-Statistiken mittels LLDP aus. Bei verwalteten Switches wie dem Phoenix Contact FL SWITCH 2000 nutzen Sie die Weboberfläche, um Rx CRC-Fehler und Rx Runt Frames zu prüfen. Eine CRC-Fehlerrate über 0,01 % an einem Port signalisiert einen Kabel- oder Steckverbindungsfehler.
• Schritt 3: Messen Sie die Kabelkontinuität mit einem Fluke DTX-1800 oder einem gleichwertigen Gerät. Verifizieren Sie, dass die CAT5e-Paare 1-2 und 3-6 TX- und RX-Signale ohne Übersprechen über −35 dB bei 100 MHz übertragen.
• Schritt 4: Prüfen Sie das AXL F DI16/1 1H-Modul auf die BUS FAIL-LED. Eine rote BUS FAIL-Leuchte am Axioline F Buskoppler zeigt an, dass die PROFINET IO-Verbindung unterbrochen ist und der Koppler in den Ersatzwert-Zustand gewechselt hat.
• Schritt 5: Überprüfen Sie die Versorgungsspannung am AXL F Buskoppler. Phoenix Contact gibt 24 VDC ±25 % vor. Unter 18 VDC deaktiviert der Koppler die Backplane und löst einen Power Fail-Alarm aus, der im Diagnoseadressbereich sichtbar ist.

Außerdem verursacht ein Duplex-Mismatch zwischen dem CM575-PNIO-Port und dem verwalteten Switch-Port bei hoher I/O-Belastung intermittierenden Frame-Verlust. Konfigurieren Sie stets beide Seiten manuell auf 100 Mbit/s Vollduplex. Fehler bei der Auto-Negotiation sind die Hauptursache für PROFINET-Jitter über 250 µs. Das ABB CI545V01 Ethernet-Kommunikations-Submodul stellt die physikalische Ethernet-Schnittstelle für ABB AC500-Systeme bereit, die eine dedizierte PROFINET-Portverwaltung benötigen.

Diagnose der Anwendungsschicht: GSDML-Dateiversion und Geräte-Namenskonflikte

• Schritt 1: Exportieren Sie die aktuelle GSDML-Version vom AXL F Buskoppler mit dem Phoenix Contact Automation Builder oder FL NETWORK MANAGER. Navigieren Sie zu Gerät → Geräteinfo → GSDML-Version. Vergleichen Sie diesen Wert mit der in das ABB Automation Builder-Projekt importierten GSDML-Datei.
• Schritt 2: Überprüfen Sie den PROFINET-Gerätenamen. Verwenden Sie FL NETWORK MANAGER oder eine Wireshark-Aufzeichnung mit PROFINET DCP-Filter, um zu bestätigen, dass der dem AXL F Modul zugewiesene Gerätename exakt mit dem im AC500-Projekt übereinstimmt. ABB Automation Builder-Versionen vor 2.7 behandeln Namen bei der Projektkompilierung als case-sensitive.
• Schritt 3: Prüfen Sie die IP-Adresszuweisung. Das CM575-PNIO weist IO-Geräten während der Startsequenz DCP Set IP Address IP-Adressen zu. Wenn ein anderes Gerät im Subnetz bereits die Ziel-IP besitzt, schlägt die Zuweisung stillschweigend fehl und die AR-Verbindung wird nie aufgebaut.
• Schritt 4: Verifizieren Sie die AR (Application Relationship) Timeout-Einstellung. Der Standard-AR-Watchdog-Timeout des ABB AC500 beträgt 3 × 200 ms = 600 ms. In Netzwerken mit hoher Last und mehr als 64 IO-Geräten an einem einzelnen CM575-PNIO erhöhen Sie den Watchdog auf 3 × 500 ms, um Fehlalarme zu vermeiden.

Diagnoseregister und Alarmprotokolle im ABB Automation Builder

ABB AC500 mit Automation Builder stellt PROFINET-Diagnosedaten über die Funktionsbausteine DIAG_STATUS und DIAG_DATA bereit. Der DIAG_STATUS-Ausgang liefert ein 16-Bit-Wort, wobei Bit 6 = IOxS (IO-Datenstatus schlecht) und Bit 10 = AR_ABORT (Abbruch der Application Relationship) ist. Ordnen Sie diese Bits ISA-18.2 Prozessalarmen der Priorität 2 in der SCADA-Ebene zu.

Verwenden Sie die PROFINET Alarm Read-Anweisung, um Kanaldiagnosealarme vom AXL F Modul abzurufen. Der Alarm enthält ein Feld für den Kanal-Fehlertyp, kodiert gemäß IEC 61158-6-10. Fehlertyp 0x0002 zeigt einen Kurzschluss an einem DI-Kanal an. Fehlertyp 0x000A weist auf einen Schreibfehler im Parameterdaten-Datensatz hin. Aktivieren Sie den erweiterten Diagnosemodus im AXL F Buskoppler über die Objekteigenschaften im Automation Builder, um Sub-Slot-Level-Diagnosen zu ermöglichen, die genau anzeigen, welches spezifische Axioline F I/O-Modul im lokalen Bus ausgefallen ist. Dies reduziert die physische Suche von 30 Minuten auf unter 5 Minuten. Für SIL-zertifizierte Installationen mit Phoenix Contact Axioline F Safety-Modulen (AXL F DO4/3 1F) meldet der Diagnosekanal außerdem den sicheren Ausgangszustand und den aktuellen Countdown des Sicherheitsfunktionstestintervalls, was für die IEC 61511-Konformitätsdokumentation unerlässlich ist.

Systematischer sechsstufiger Fehlerisolations-Workflow

• Schritt 1: Identifizieren Sie das fehlerhafte IO-Gerät aus dem AC500-Diagnosepuffer. Notieren Sie den AR-Handle, den PROFINET-Gerätenamen und den Fehlercode.
• Schritt 2: Pingen Sie die IP des IO-Geräts vom Engineering-PC aus an. Eine Antwort bestätigt die IP-Schicht-Konnektivität. Keine Antwort bedeutet einen physischen Fehler oder ein IP-Zuweisungsproblem – fahren Sie mit den Kabelprüfungen fort.
• Schritt 3: Prüfen Sie die Switch-Port-Statistiken auf CRC-Fehler und verworfene Frames auf dem Weg zum IO-Gerät.
• Schritt 4: Verifizieren Sie, dass GSDML-Version und Gerätename im Automation Builder-Projekt mit der Geräte-Firmware übereinstimmen.
• Schritt 5: Lesen Sie PROFINET-Kanaldiagnosealarme aus dem AR-Datensatz aus. Ordnen Sie den Kanal-Fehlertyp dem betroffenen I/O-Kanal im Feld zu.
• Schritt 6: Nach der Reparatur erzwingen Sie eine AR-Neuherstellung, indem Sie die PROFINET IO-Controller-Schnittstelle im Automation Builder Online-Modus umschalten. Bestätigen Sie, dass der IO-Datenstatus innerhalb von zwei Aktualisierungszyklen auf „Gut“ (0x80) zurückkehrt.

Fazit und Handlungsempfehlungen

PROFINET IO-Fehler zwischen ABB AC500 CM575-PNIO und Phoenix Contact AXL F verteilten I/O sind selten zufällige Hardwareausfälle. Die meisten entstehen durch Verschlechterung der physikalischen Schicht, GSDML-Versionskonflikte, Gerätenamenskonflikte oder falsche Watchdog-Einstellungen. Implementieren Sie eine LLDP-basierte Switch-Überwachung, um CRC-Fehler zu erkennen, bevor sie AR-Ausfälle verursachen. Halten Sie Ihre GSDML-Bibliothek in der Versionskontrolle und aktualisieren Sie sie bei jeder Firmwareänderung am IO-Gerät. Ordnen Sie die AC500 DIAG_STATUS-Bits Echtzeit-SCADA-Alarmen mit ISA-18.2 Priorität 2 zu, um die PROFINET IO-Gesundheit für Bediener sichtbar zu machen und die mittlere Reparaturzeit zu verkürzen. Überprüfen Sie heute Ihre AR-Watchdog-Timeout-Einstellungen, wenn Ihr Netzwerk mehr als 32 IO-Geräte pro CM575-PNIO-Modul enthält.
