Foundation Fieldbus H1: Segmentgestaltung und Inbetriebnahme

Warum Foundation Fieldbus H1 wichtig ist

Foundation Fieldbus (FF) H1 führt Funktionsblöcke direkt in Feldgeräten aus. PROFIBUS PA und HART übertragen nur Messwerte – sie führen keine Steuerung im Feld durch. In einem Brand- und Gassystem eliminiert die Ausführung der Logik im Feldgerät die Verzögerung durch Hin- und Rückweg. Die Steuerfunktion läuft weiter, selbst wenn die Kommunikation mit dem Host ausfällt. Deshalb wird FF H1 weiterhin für SIL-2- und SIL-3-Schleifen spezifiziert.

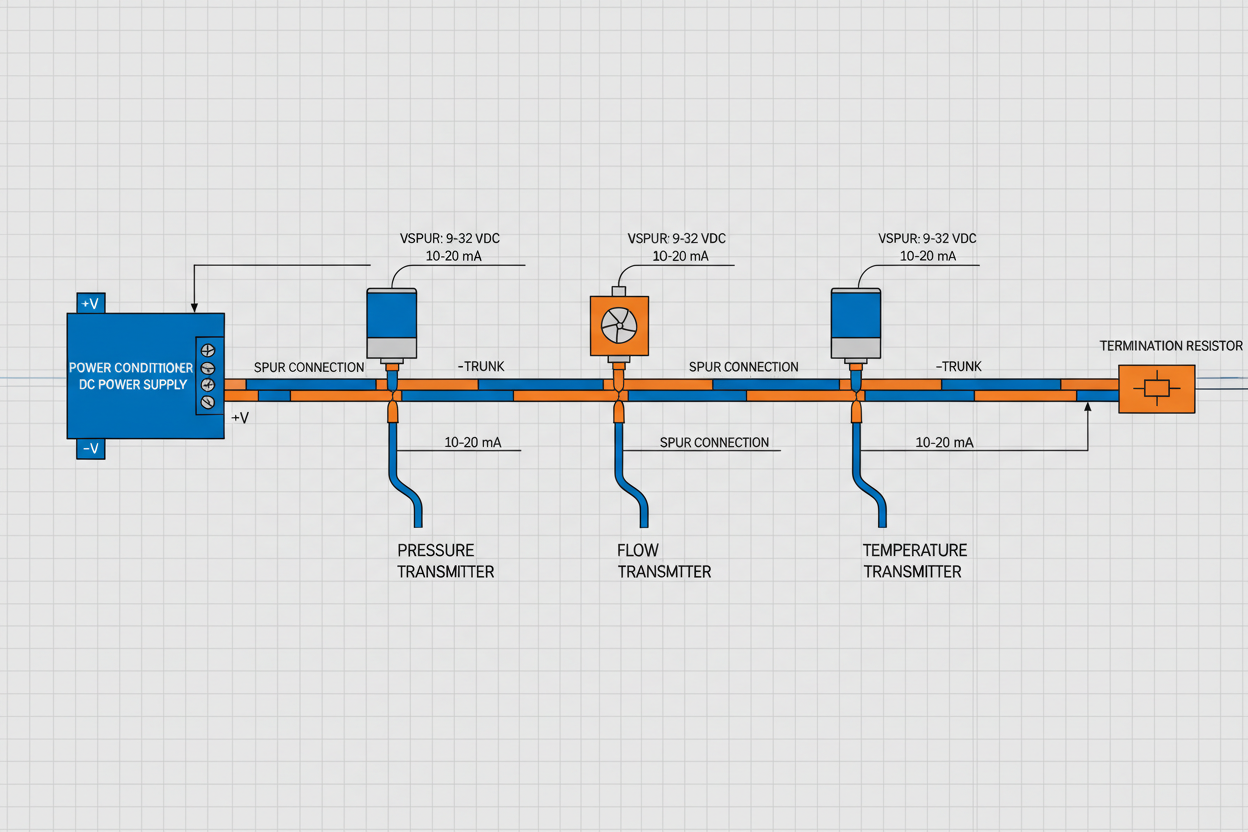

Das Design eines FF H1-Segments erfordert eine Berechnung des Leistungsbudgets. Ein Segment versorgt 4 bis 16 Geräte von einer einzigen Trunk-Stromversorgung. Wird das Budget überschritten, schalten sich Geräte am entfernten Ende nicht ein. Emerson DeltaV und Yokogawa Stardom sind heute die zwei gebräuchlichsten DCS-Plattformen für FF H1. Das Yokogawa ALF111-S00 Kommunikationsmodul stellt die Foundation Fieldbus H1-Schnittstelle für Yokogawa CENTUM DCS-Systeme bereit, während das Yokogawa NFPW444-10 Netzteilmodul die geregelte 24 V DC-Segmentversorgung liefert, die für einen stabilen FF H1-Betrieb erforderlich ist.

Berechnung des Leistungsbudgets

Spannungsabfall ist die Hauptursache für Segmentausfälle. Das Segment arbeitet nominal mit 24–32 V DC. Jedes Gerät zieht 10–25 mA. Die Spannung am Gerät darf nicht unter 9 V DC fallen, dem Mindestwert für FF H1.

Berechnen Sie das Budget vor der Installation: Gesamtstrom = Summe der Ruheströme der Geräte + 10 % Reserve. Spannungsabfall = Gesamtstrom × Schleifenwiderstand. Schleifenwiderstand = 2 × Kabellänge × Widerstand pro Meter. Für 18 AWG verdrilltes Paar beträgt der Widerstand 0,021 Ohm pro Meter. Bei 200 Metern und 12 Geräten mit je 15 mA beträgt der Abfall 1,51 V – die Gerätespannung liegt bei 22,5 V, deutlich über 9 V.

Berücksichtigen Sie den Einschaltstrom: Einige Geräte ziehen beim Einschalten 50 mA für 50 Millisekunden. Ein Netzteil mit Soft-Start verhindert gleichzeitige Einschaltströme. Emerson KJ3002X1-BA1 und Yokogawa PW302 verfügen beide über Soft-Start, der den Einschaltstrom auf 350 mA pro Segment begrenzt.

Schritt-für-Schritt Inbetriebnahme

• Schritt 1: Überprüfen Sie Kabelkontinuität und Isolierung. Der Schleifenwiderstand sollte bei 500 Metern unter 50 Ohm liegen. Der Isolationswiderstand muss bei 500 V über 100 MΩ betragen.
• Schritt 2: Schließen Sie den Netzteilregler an. Stellen Sie die Ausgangsspannung auf 24 V DC ein. Messen Sie an den Klemmen – der Wert sollte 24,0 ± 0,5 V DC betragen. Schließen Sie einen 500-Ohm-Widerstand als Last an. Die Spannung darf nicht unter 23,5 V fallen.
• Schritt 3: Schließen Sie die Geräte vom nächsten zum entferntesten an. Warten Sie nach jedem Anschluss 30 Sekunden. Prüfen Sie die Rückmeldung des Segmentstroms. Yokogawa YTA310 zieht 18 mA, Emerson 3051S FF zieht 22 mA. Wenn der Strom nicht ansteigt, überprüfen Sie die Polung der Verkabelung.
• Schritt 4: Weisen Sie permanente Adressen zu. Geräte starten mit temporären Adressen (17–254). Weisen Sie permanente Adressen 1–16 zu. Laden Sie für jedes Gerät die Capability-Datei (CFF) aus dem Fieldbus Foundation-Register herunter.
• Schritt 5: Planen Sie die Funktionsblöcke. Stellen Sie den Makrozyklus für die meisten Schleifen auf 500 ms, für schnelle Schleifen auf 100 ms ein. Überprüfen Sie die Ausführungsreihenfolge: zuerst Eingangsblöcke, dann Steuerblöcke, zuletzt Ausgangsblöcke.

Fehlerdiagnose bei Kommunikationsstörungen

• Gesamter Segmentausfall: Keine Geräte kommunizieren. Prüfen Sie die LED des Netzteilreglers – Rot zeigt Überstrom oder Kurzschluss an. Trennen Sie alle Geräte und messen Sie den Widerstand gegen Erde. Unter 1000 Ohm weist auf einen Kurzschluss hin. Prüfen Sie auf Wassereintritt in Anschlusskästen.
• Intermittierende Geräteausfälle: Messen Sie die Segmentspannung am Gerät mit einem Multimeter. Unter 12 V führt zu sporadischen Resets. Ist die Spannung ausreichend, prüfen Sie auf Störungen durch Frequenzumrichter – verlegen Sie das FF H1-Kabel mindestens 300 mm entfernt von Frequenzumrichterkabeln.
• Fehler bei Abschlusswiderständen: FF H1 benötigt an beiden Enden einen 100-Ohm-Abschluss. Der Netzteilregler hat einen eingebauten Abschlusswiderstand. Messen Sie den Gleichstromwiderstand über das Segment bei getrenntem Netzteilregler – er sollte 50 Ohm betragen (zwei 100-Ohm-Widerstände parallel). Abweichungen deuten auf fehlenden oder beschädigten Abschluss hin.
• Funktionsblockfehler: Erscheinen als „Block Alarm“ im DCS. Prüfen Sie die Makrozyklus-Auslastung. Überschreitet sie 80 %, reduzieren Sie Funktionsblöcke oder erhöhen Sie die Makrozykluszeit. Ersetzen Sie langsame Geräte oder verlagern Sie deren Blöcke ins DCS.

Fazit und Handlungsempfehlungen

Foundation Fieldbus H1-Segmente erfordern sorgfältige Planung des Leistungsbudgets, korrekte Funktionsblockplanung und ordnungsgemäße Kabelführung. Berechnen Sie den Spannungsabfall für das am weitesten entfernte Gerät. Verwenden Sie ein Netzteil mit Soft-Start. Planen Sie die Blöcke in der Reihenfolge Eingang-Steuerung-Ausgang. Halten Sie für jeden Anlagenbereich ein Ersatznetzteil und einen Ersatzabschluss für FF H1 bereit. Ein gut ausgelegtes FF H1-Segment bietet eine Feldsteuerungsresilienz, die keine herkömmliche 4–20 mA-Schleife erreichen kann.

Autor: Weijia Chen ist ein Ingenieur für industrielle Automatisierung mit über 10 Jahren Erfahrung in PLC-, DCS- und Steuerungssystemen.
