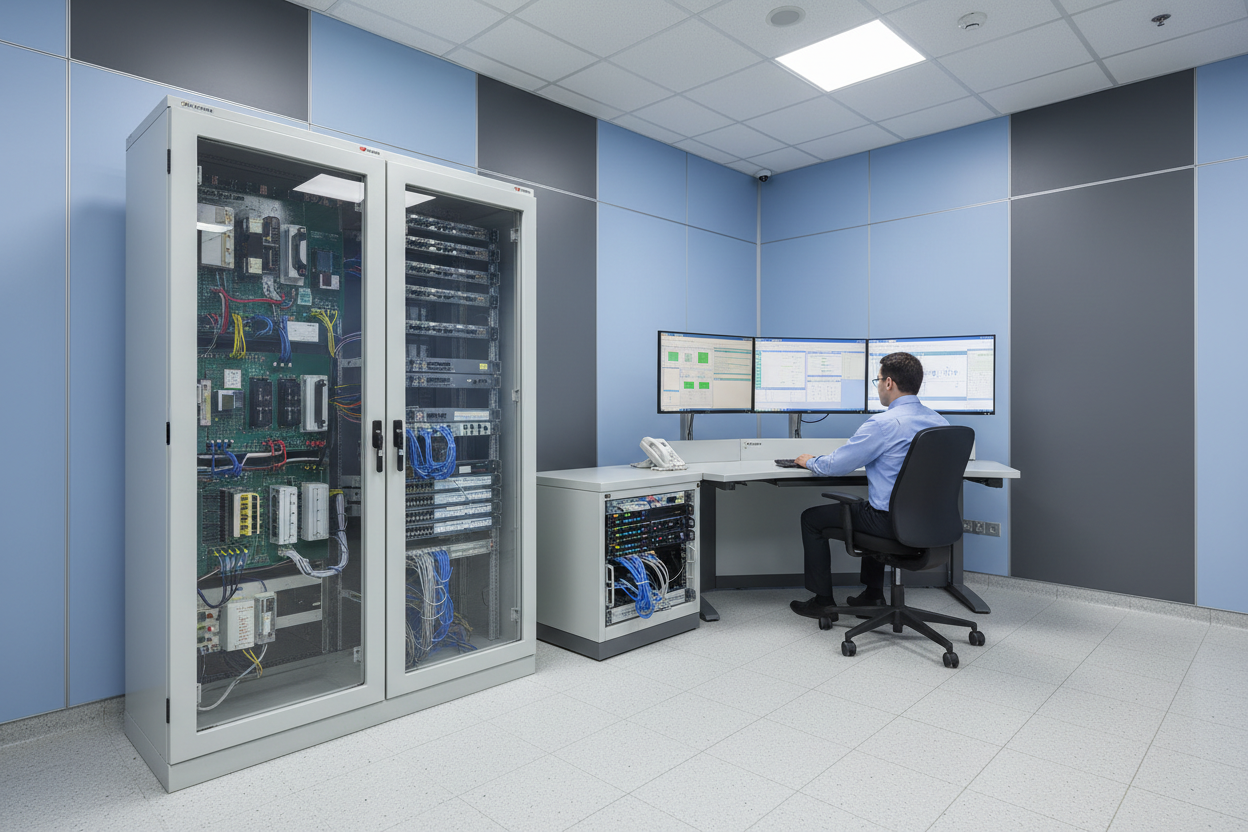

Конфигурация на OPC UA за обмен на данни между GE Mark VIe и Yokogawa CENTUM VP

Проверен на практика подход за конфигуриране на OPC UA сървърни крайни точки, сертификати за сигурност и параметри на абонамента за надежден обмен на данни в реално време между турбинните контролери GE Mark VIe и Yokogawa CENTUM VP DCS — включително процедури за изолиране на неизправности и оценка на производителността.

Защо OPC UA между Mark VIe и CENTUM VP

Газовите турбини под контрол на GE Mark VIe трябва да споделят скорост, температура на изгорелите газове, поток на горивото и състояния на аларми с DCS на инсталацията. Yokogawa CENTUM VP е предпочитаната DCS в много LNG и рафинерийни обекти. Традиционните OPC DA (базирани на DCOM) връзки между тези системи са нестабилни. DCOM удостоверяването се проваля след Windows актуализации за сигурност. OPC UA премахва зависимостта от DCOM.

GE Mark VIe изпълнява вграден OPC UA сървър на контролера UCSC, съвместим с IEC 62541. Yokogawa CENTUM VP действа като OPC UA клиент чрез опцията OPC UA Gateway. И двете поддържат политика за сигурност Basic256Sha256 с SignAndEncrypt, отговаряща на IEC 62443-3-3 SR 3.1 за криптиран трансфер на данни между зони.

Конфигуриране на крайна точка на Mark VIe OPC UA сървър

Достъпете настройките на Mark VIe OPC UA сървъра в приложението ToolboxST. Навигирайте до Unit — Communications — OPC UA Server. Форматът на URL адреса на крайната точка по подразбиране е opc.tcp://[Mark VIe IP]:4840. Задайте IP адреса на специалния OPC UA VLAN адрес. Не използвайте IP адреса на IONet пръстена за OPC UA трафик. Смесването на OPC UA browse трафик с детерминистичния IONet I/O трафик причинява грешки в IONet кадрите при browse скорост над 500 pps.

Конфигурирайте политиката за сигурност както следва:

• Стъпка 1: Отворете ToolboxST. Навигирайте до Unit — Communications — OPC UA Security. Задайте Security Policy на Basic256Sha256. Задайте Message Security Mode на SignAndEncrypt.
• Стъпка 2: Експортирайте сертификата на Mark VIe сървъра от ToolboxST. Сертификатът се съхранява като .DER файл. Копирайте този файл в папката с доверени сертификати на Yokogawa CENTUM VP OPC UA Gateway на C:\YokogawaOPCUA\PKI\trusted\certs\.
• Стъпка 3: Експортирайте клиентския сертификат на CENTUM VP от Yokogawa OPC UA Configuration Tool. Копирайте го в пътя за доверени сертификати на Mark VIe в ToolboxST. Навигирайте до Unit — Communications — OPC UA Security — Trusted Clients — Import Certificate.
• Стъпка 4: Рестартирайте услугата на Mark VIe OPC UA сървъра в ToolboxST. Потвърдете, че статусът на сървъра показва "Running" с зелен светлинен индикатор. Изчакайте до 60 секунди за завършване на ръкостискането при обмен на сертификати.
• Стъпка 5: В CENTUM VP OPC UA Gateway добавете нова сървърна връзка. Въведете URL адреса на крайната точка на Mark VIe. Изберете политиката за сигурност, съответстваща на конфигурацията на сървъра. Разгледайте namespace на Mark VIe, за да потвърдите видимостта на таговете преди да изградите списъка за импортиране на тагове.

Настройка на интервала за публикуване на абонамента и наблюдаваните елементи

Интервалът за публикуване на OPC UA определя колко бързо CENTUM VP получава обновени стойности от Mark VIe. За данни за защита на турбината (скорост, температура на изгорелите газове, вибрации) задайте интервал на публикуване 500 ms. За по-бавни процесни данни (общи стойности на поток на гориво, зададени стойности на натоварване) използвайте 2 000 ms за намаляване на трафика.

Задайте размер на опашката за наблюдаваните елементи на 5 за бързи тагове. Ако клиентът CENTUM VP прави опитване на 1 000 ms, а Mark VIe обновява на 500 ms, размер на опашката 3 е достатъчен. Увеличете до 10, ако историкът показва пропуски при мрежови задръствания.

Конфигурирайте Deadband в CENTUM VP OPC UA Gateway за всяка група тагове. Приложете 0% deadband за цифрови статус тагове (състояния на аларми, релета за изключване). Приложете 0,5% deadband за аналогови процесни стойности като налягане на изхода на компресора и температура на входящия въздух. Това намалява натоварването на историка без загуба на точност на алармите.

Петстепенно изолиране на неизправности при OPC UA свързаност

Неуспехите в OPC UA връзката между Mark VIe и CENTUM VP попадат в пет категории. Използвайте тази последователност за ефективно изолиране на основната причина:

• Стъпка 1 — Мрежов слой: Пингнете Mark VIe OPC UA VLAN IP от CENTUM VP gateway сървъра. Ако няма отговор, проверете таблицата за маршрутизация на VLAN и правилата на защитната стена. TCP порт 4840 трябва да е отворен в двете посоки между VLAN 10 (турбина) и VLAN 20 (DCS). Потвърдете с netstat -an на CENTUM VP gateway сървъра.
• Стъпка 2 — Доверие на сертификатите: Отворете лог файла на Mark VIe ToolboxST OPC UA Security. Потърсете записи "Certificate rejected". Импортирайте отново клиентския сертификат на CENTUM VP. Потвърдете, че периодът на валидност на сертификата не е изтекъл. OPC UA сертификатите по подразбиране са валидни 1 година. Подновявайте ги преди изтичане с помощта на Yokogawa OPC UA Certificate Manager.
• Стъпка 3 — Таймаут на сесията: Логовете на CENTUM VP OPC UA Gateway показват "Session timeout" на интервали от 600 секунди. Това показва неуспех на TCP keepalive. Активирайте TCP keepalive на NIC на gateway сървъра: задайте KeepAliveTime на 30 000 ms в регистъра на Windows на HKLM\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters.
• Стъпка 4 — Несъответствие на адресите на таговете: Историкът на CENTUM VP показва лошо качество (BAD) за избрани тагове след ъпгрейд на фърмуера на Mark VIe. Ъпгрейдите на фърмуера в ToolboxST могат да променят NodeID числовите идентификатори. Прегледайте отново namespace на Mark VIe в CENTUM VP OPC UA Gateway. Преизградете файла за съпоставяне на адресите на таговете и презаредете конфигурацията на OPC UA клиента в CENTUM VP.
• Стъпка 5 — Застарели данни в абонамента: Операторската конзола на CENTUM VP показва последни известни добри стойности с времеви печати, замръзнали с над 30 секунди закъснение спрямо реалното време. Причина: препълване на опашката за публикуване на абонамента в Mark VIe. Намалете броя на наблюдаваните елементи на абонамент под 500. Разделете големите абонаменти на няколко по-малки с разпределени интервали на публикуване.

Заключение и препоръки за действие

OPC UA интеграцията между GE Mark VIe и Yokogawa CENTUM VP осигурява надежден, криптиран обмен на данни между доставчици без нестабилност от DCOM. Използвайте Basic256Sha256 с SignAndEncrypt за всички политики за сигурност. Отделете OPC UA трафика в специален VLAN, отделен от IONet. Задайте интервали на публикуване 500 ms за защитни данни и 2 000 ms за процесни общи стойности. Прилагайте 0,5% аналогов deadband за намаляване на натоварването на историка. Подновявайте сертификатите преди изтичане и преизграждайте NodeID съпоставките след всеки ъпгрейд на фърмуера на Mark VIe. Тези практики поддържат стабилна интеграция между турбината и DCS през планирани и непланирани поддръжки.

Автор: Ли Уей е инженер по индустриална автоматизация с над 10 години опит в PLC, DCS и системи за управление.
