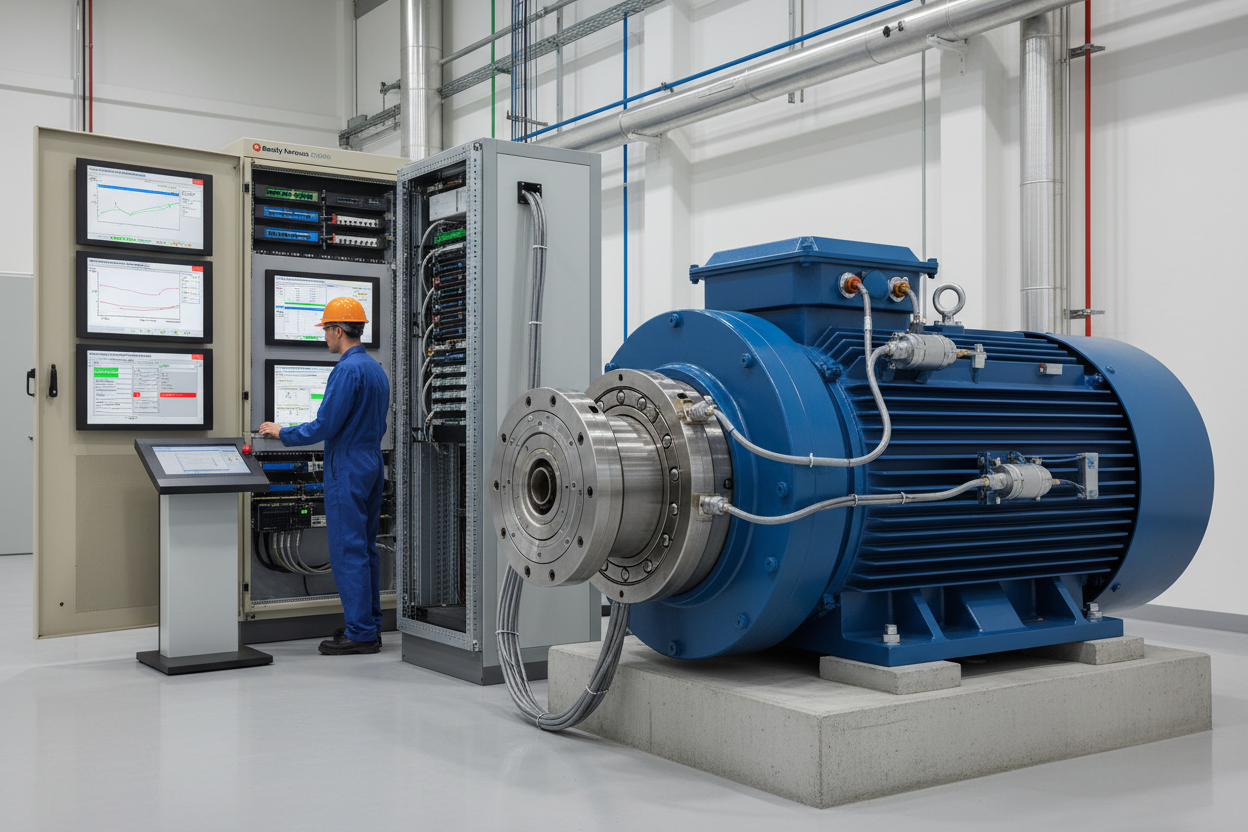

Настройки за наблюдение на температурата на лагерите на мотора и защита от вибрации

Защо само температурата на лагерите не е достатъчна

Повредите на лагерите на моторите представляват приблизително 50% от всички повреди на въртящо се оборудване в производствените заводи. Мониторингът на температурата улавя деградацията на лагерите — но само след като механичните повреди вече са започнали. Мониторингът на вибрациите открива начални дефекти седмици или месеци преди повишенията на температурата да станат измерими. За критични мотори, задвижващи центробежни компресори и помпи за подаване на вода към котли, най-добрата практика е да се наблюдават и двата канала едновременно и да се използва логика за кръстосана проверка за валидиране на решенията за спиране.

API 670 (Системи за защита на машини) определя отделни прагове за аларма и спиране за температура и вибрации. Аларма за температура на лагер при 85°C и спиране при 105°C, комбинирани с аларма за вибрации при 5.0 милс пиково-пиково и спиране при 8.0 милс, осигуряват цялостна защита. Foxboro I/A Series обработва температурните входове чрез FBM224 (8-канален RTD модул). Bently Nevada 3500 системата обработва мониторинга на вибрациите и комуникира състоянието на спиране към I/A Series чрез Modbus TCP.

Конфигурация на RTD в Foxboro I/A Series

Всеки лагер на мотор обикновено има един PT100 RTD, вграден в корпуса на лагера — един за лагер на страната на задвижването (DE) и един за лагер на страната без задвижване (NDE). Свържете тези RTD към отделни канали на FBM224. Никога не споделяйте канал между два лагера.

• Стъпка 1: Свържете всеки PT100 към FBM224 с трижична конфигурация (един проводник общ, два за измерване на съпротивлението). Това елиминира грешката от съпротивлението на проводниците до 15 ома — критично за кабели на открито с дължина над 50 метра.
• Стъпка 2: Конфигурирайте канала на FBM224 в Foxboro I/A Series Control Builder. Задайте тип сензор PT100 (IEC 60751 Клас B, ±0.3°C при 0°C). Задайте обхват 0–150°C за обслужване на моторни лагери.
• Стъпка 3: Задайте нисък праг за аларма на 70°C. Задайте висок праг за аларма на 85°C според указанията на API 670. Задайте висок-висок праг (спиране) на 105°C.
• Стъпка 4: Конфигурирайте забавяне на алармата от 3 секунди за всички три прага. Алармите за температура без забавяне предизвикват нежелани спирания при стартиране на мотора, когато температурата на лагера се повишава от околната до установеното състояние в рамките на 15 до 30 минути.
• Стъпка 5: Свържете изхода на канала FBM224 към блок AIM (Аналогов входен модул) в I/A Series. Конфигурирайте AIM блока с мъртва зона 0.5%, за да потиснете шума при дълги кабелни трасета на RTD.

Интеграция на Bently Nevada 3500 с Modbus TCP

Bently Nevada 3500 рамката наблюдава вибрации, осево изместване и температура на лагерите. Тя комуникира с Foxboro I/A Series чрез Modbus TCP. 3500/20 интерфейсният модул действа като Modbus TCP сървър на конфигурирания IP адрес и порт 502.

От страна на Foxboro I/A Series конфигурирайте Modbus TCP клиентски блок в Control Builder. Задайте IP адреса на сървъра на IP адреса на 3500/20. Задайте честота на опитите 500 ms. Свържете следните регистри от Modbus картата на 3500:

• Регистър 3301 — Обща амплитуда на вибрациите, лагер DE (16-битов подписан цяло число, милс × 100). Разделете на 100 за получаване на милс.
• Регистър 3302 — Обща амплитуда на вибрациите, лагер NDE (същото мащабиране).
• Регистър 3305 — Статус на алармата (битово кодирано: бит 0 = аларма DE, бит 1 = спиране DE, бит 2 = аларма NDE, бит 3 = спиране NDE).
• Регистър 3310 — Температура на лагер, DE (16-битов подписан цяло число, °C × 10). Разделете на 10.

Конфигурирайте комуникационен таймаут от 2 секунди в Modbus клиента на I/A Series. Ако Bently Nevada 3500/42 мониторът за вибрации не отговори в рамките на 2 секунди, I/A Series маркира всички регистри като с ЛОШО качество и задейства диагностична аларма "Загуба на комуникация". Никога не задавайте автоматично стойност по подразбиране при комуникационна грешка — остаряла стойност може да прикрие реално спиране поради вибрации.

Диагностика с кръстосана проверка: Температура срещу вибрации

Здрав мотор показва стабилна температура на лагерите при установено натоварване и вибрации под 2.0 милс. Когато започне деградация на лагера, вибрациите се увеличават първо — обикновено от 2.0 милс до 4.0 милс в рамките на няколко седмици. Температурата остава стабилна през този начален етап. Само когато механичното износване се ускори, температурата започва да се повишава над ниския праг за аларма от 70°C.

Реализирайте диагностика с кръстосана проверка в I/A Series чрез CALC блок със следната логика:

• АКО (DE_Вибрации > 4.0 милс И DE_Температура < 70°C) ТОГАВА аларма „Открито износване на лагер DE — Вибрации високи, температура нормална. Планирайте проверка на лагера в рамките на 72 часа.“ Тази логика за ранно предупреждение улавя проблеми с лагера по време на фазата на деградация само с вибрации — седмици преди да се активират температурните аларми.
• АКО (DE_Температура > 85°C И DE_Вибрации < 2.0 милс) ТОГАВА аларма „Температура на лагер DE висока, вибрации нормални — Проверете системата за смазване и охлаждащия вентилатор.“ Това състояние често показва повреда в смазването, а не механично износване, изискващо различен подход за поддръжка.

Заключение и препоръки за действие

Защитата на лагерите на моторите изисква както мониторинг на температурата, така и на вибрациите, за да се откриват дефекти на най-ранен етап. Конфигурирайте Foxboro I/A Series FBM224 RTD канали с прагове за аларма според API 670 (85°C аларма, 105°C спиране) и забавяне от 3 секунди при стартиране. Интегрирайте вибрационните данни от Bently Nevada 3500 чрез Modbus TCP с честота на опитите 500 ms и комуникационен таймаут 2 секунди. Реализирайте диагностика с кръстосана проверка за генериране на ранни предупреждения по време на фазата на деградация само с вибрации.

Преглеждайте месечно тренд данните на Bently Nevada 3500/40 proximitor — увеличение на вибрациите с 0.5 милс на седмица при лагер DE на центробежен компресор налага незабавно допълване на грес и увеличаване на мониторинга на вибрациите до ежедневни проверки за 30 дни. Тези практики удължават живота на лагерите с 40% до 60% и предотвратяват катастрофални повреди на мотори, които спират производствените линии за дни.

Автор: Ли Уей е инженер по индустриална автоматизация с над 10 години опит в PLC, DCS и системи за управление.
