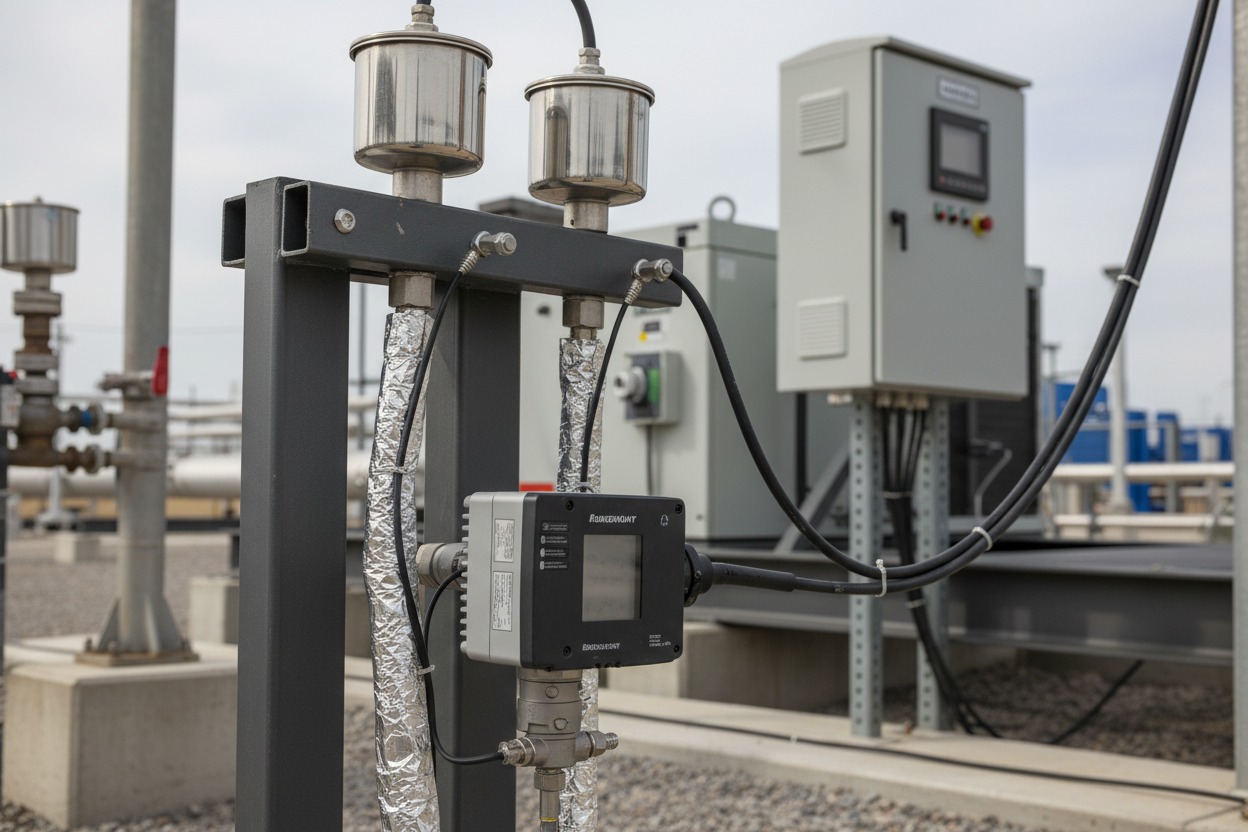

Инсталиране на кондензна капачка и пускане в експлоатация на импулсна линия за измерване на диференциално налягане в парни процеси: интеграция на Emerson Rosemount 3051S и Woodward 505

Condensate Pot Installation and Impulse Line Commissioning for Steam Process DP Measurement: Emerson Rosemount 3051S and Woodward 505 Integration

Защо кондензатните съдове са критични в парните DP вериги

Парните технологични линии представляват уникално предизвикателство при измерването. Технологичната среда е компресируем пар при повишена температура. Стандартните DP предаватели, като Emerson Rosemount 3051S, изискват пълни с течност импулсни линии за точно предаване на налягането. Без кондензатен съд, парата се кондензира непредсказуемо вътре в импулсната линия. Височината на получената течна колона варира в зависимост от околната температура, състоянието на изолацията и скоростта на потока. Това създава променлива грешка от хидростатично налягане, която може да надвиши 5% от обхвата при DP 250 mmH2O — достатъчно, за да наруши изчисленията на потока и да предизвика фалшиви аларми за нисък поток на Woodward 505 регулатор на входовете за налягане.

Инсталирайте кондензатни съдове на високоналягания и нисконалягания кран, за да създадете контролирана, стабилна течна референтна колона. Обемът на съда трябва да е достатъчно голям, така че промените в нивото на кондензата по време на най-лошия процесен преход да не променят референтната височина. Rosemount препоръчва минимален обем на кондензатния съд от 500 mL за парни линии над 10 bar. И двата съда трябва да бъдат монтирани на еднаква височина — разликата във височината между HP и LP съдовете въвежда постоянна статична грешка, равна на: ΔP_error = ρ_condensate × g × Δh.

Размери и правила за височина на кондензатните съдове

Изборът на кондензатен съд зависи от три параметъра: номинално налягане на процеса, плътност на кондензата и обем на пълнене на импулсната линия. За приложение с наситен пар при 50 bar с Rosemount 3051S CD3 (фланец 3 инча, ANSI 600), използвайте кондензатен съд от 316 неръждаема стомана, сертифициран за минимум 100 bar при 300°C. Вътрешният обем трябва да надвишава общия обем на пълнене на импулсната линия поне 3 пъти.

Правилата за височина са непроменими. Монтирайте и двата кондензатни съда на една и съща височина с точност ±2 mm. Прекарайте импулсните линии от кондензатните съдове надолу към предавателя Rosemount 3051S с минимален наклон 1:10 (10 mm спад на всеки 100 mm хоризонтално разстояние). Това осигурява самовентилация на всяка пара, която се образува в импулсната линия при нисък поток. Предавателят винаги трябва да е под кондензатните съдове. Обратни инсталации не се препоръчват за високоточни приложения с Woodward 505 регулатор на скорост/натоварване, където точността на входното налягане пряко влияе върху работата на контрола на спад.

Проектиране на защита от замръзване с топлинно проследяване

Кондензатът в импулсните линии замръзва, когато околната температура падне под 0°C. Замръзналите импулсни линии водят до блокиране на PV — предавателят отчита последната жива стойност преди замръзването и я задържа безкрайно. Самият Rosemount 3051S работи до −40°C, но течната колона в импулсната линия се проваля първа. Прилагайте електрическо топлинно проследяване (EHT) или парно проследяване на всички импулсни линии на открито или в неотопляеми помещения.

За електрическо топлинно проследяване изберете саморегулиращ се кабел с мощност 10 W/m при 10°C околна температура. Нанесете проследяването по цялата дължина на импулсната линия и я обвийте с алуминиево фолио преди минерална вата. Настройте термостата на EHT да се включва при +5°C. Не допускайте температурата на импулсната линия да надвишава 60°C — над тази стойност кондензатът се изпарява обратно в пара и нарушава течната референтна колона. Woodward 505 инсталации в студен климат (под −10°C) трябва също да имат топлинно проследяване на блока с клапани на колектора. Замръзналите колекторни клапани предотвратяват процедурата за нулево калибриране по време на проверките и значително забавят поддръжката.

Шестстепенна процедура за пускане в експлоатация

  • Стъпка 1: Напълнете и двата кондензатни съда с деминерализирана вода или технологичен кондензат преди да приложите парно налягане. Използвайте ръчна помпа през запушалката за пълнене. Потвърдете нивото на течността през огледалното стъкло (ако има такова) или измерете обема на пълнене спрямо изчисления капацитет на импулсната линия.
  • Стъпка 2: Отворете бавно основните клапани — не повече от една четвърт оборот на 30 секунди при линии над 20 bar. Оставете кондензатните съдове да достигнат термично равновесие за 15 минути. През този период изходът на Rosemount 3051S ще се променя, докато течната колона се стабилизира. Не правете нулево калибриране през този период.
  • Стъпка 3: Затворете клапана за изравняване на 5-клапанния колектор. Изолирайте LP импулсната линия с LP блокиращия клапан. Потвърдете показанието само на HP на HART изхода на Rosemount 3051S (HART команда 1: Основна променлива). Запишете тази стойност като референтна статична офсет стойност.
  • Стъпка 4: Отворете клапана за изравняване, за да свържете HP и LP камерите. И двете страни виждат еднакво налягане. Диференциалният изход трябва да отчита 0.000 ±0.010 inH2O (0.000 ±2.5 Pa). Ако отклонението е по-голямо, коригирайте височината на LP кондензатния съд или направете нулево калибриране на предавателя с HART команда 35 (Zero Trim). Документирайте приложената нулева офсет стойност.
  • Стъпка 5: Затворете клапана за изравняване и отворете отново LP блокиращия клапан. Приложете известен DP с помощта на тестер с мъртъв товар или прецизен калибратор на налягане на HP кранчето с LP на атмосферно налягане. Потвърдете, че изходът на Rosemount 3051S съвпада с приложеното налягане в рамките на ±0.065% от калибрирания обхват (клас точност на 3051S).
  • Стъпка 6: Върнете 5-клапанния колектор в нормална работна позиция. Наблюдавайте изхода на Rosemount 3051S чрез HART за 30 минути при жив парен поток. Потвърдете, че Woodward 505 вход за налягане (4–20 mA, обикновено картографиран към 0–10 bar манометър) отчита стабилно с вариация по-малка от ±0.5% при постоянна натовареност. Запишете всички стойности при откриване и при приключване в листа за калибриране на веригата.

Чести неизправности и техните признаци

  • Неизправност 1 — Частично замръзване на LP импулсната линия: Предавателят отчита високо DP (явно висок поток) през студените нощи и се възстановява след включване на топлинното проследяване, което възстановява течната колона. Този модел се повтаря с дневните температурни цикли.
  • Неизправност 2 — Препълване на кондензатния съд поради запушен вентилационен отвор: Rosemount 3051S отчита постоянен отрицателен DP офсет дори при нулев технологичен поток. Изчисленият офсет е равен на ρ_water × g × h_overflow, където h_overflow е разстоянието, на което течността е надвишила референтното ниво.
  • Неизправност 3 — Въвеждане на въздух след поддръжка: DP сигналът показва високочестотни колебания при 0.5–2 Hz без съответна промяна в технологичния поток. Продухайте импулсните линии, като отворите дренажните тапи в най-ниската точка за 30 секунди с затворен LP блокиращ клапан.
  • Неизправност 4 — Корозия на монтажната скоба на кондензатния съд: Нулевият офсет бавно се променя за 3–6 месеца без никакво събитие по поддръжката. Проверявайте монтажните елементи ежегодно и нанасяйте антизадържащо средство на всички неръждаеми крепежни елементи при външни инсталации.

Заключение и препоръки за действие

Инсталирането на кондензатни съдове за Emerson Rosemount 3051S DP предаватели на парни линии е прецизна задача. Изберете съдове с минимален обем 500 mL при налягания над 10 bar. Монтирайте двата съда на еднаква височина с точност ±2 mm, за да елиминирате статичната грешка от налягане. Наклонете импулсните линии надолу към предавателя с наклон 1:10, за да гарантирате самовентилация. Прилагайте електрическо топлинно проследяване с включване при +5°C и горна граница 60°C, за да защитите течната референтна колона в студени условия.

Следвайте шестстепенната процедура за пускане в експлоатация без да пропускате 15-минутното изчакване за термично равновесие — преждевременното нулево калибриране заключва систематична офсетна грешка, която се разпространява в изчисленията на Woodward 505 регулатора. Документирайте стойностите при откриване и при приключване на всяко посещение за поддръжка. Инсталация на кондензатен съд без запис за калибриране е инсталация, която чака да предизвика необяснимо спиране.

Автор: Цао Джианджун е инженер по индустриална автоматизация с над 10 години опит в PLC, DCS и системи за управление.
