لماذا يجب تركيب حساسات RTD بعد صفائح الفتحة
المشكلة الأساسية: شوارع الدوامة وتداخل الضغط
تعتمد مقاييس تدفق صفيحة الفتحة على قياس فرق الضغط بدقة. أي اضطراب في التيار قبل الصفيحة يقلل من الدقة. ينتج عن تركيب غلاف حراري (ثرمويل) في الاتجاه الأعلى نمطًا متوقعًا من الدوامات المتناوبة المعروفة باسم شارع دوامات فون كارمان. تخلق هذه الدوامات موجات ضغط متذبذبة تنتشر عكس اتجاه التدفق وتفسد إشارة فرق الضغط عند نقاط التوصيل على صفيحة الفتحة.
يقوم مهندسو التدفق في يوكوجاوا عادةً بتتبع أخطاء قياس التدفق بنسبة 1.5–3% إلى سبب واحد رئيسي: وضع جهاز RTD بشكل غير صحيح قبل صفيحة الفتحة. تتناسب ترددات تقلب الضغط الناتجة عن الغلاف الحراري مع سرعة التدفق، وفقًا لعلاقة سترولهال. عند سرعات العملية النموذجية من 3 إلى 8 م/ث، يقع هذا التردد ضمن نطاق استجابة معظم مرسلات فرق الضغط، مما يعني أن المرسل لا يمكنه تصفيته تلقائيًا. مرسل الضغط من سلسلة يوكوجاوا DPharp EJA هو مرسل فرق ضغط عالي الدقة يُستخدم على نطاق واسع في أنظمة قياس صفيحة الفتحة حيث يجب القضاء على اضطرابات التدفق في الاتجاه الأعلى لتحقيق الدقة المصنفة.
لذلك، تتطلب كل من المواصفة ISO 5167-1 ومعيار ASME MFC-3M وضع عناصر درجة الحرارة في الاتجاه الأسفل من عنصر التدفق الأساسي. هذا ليس مجرد توصية — بل هو شرط لضمان سلامة نظام القياس.
الفيزياء وراء وضع الغلاف الحراري في الاتجاه الأسفل
يعمل الغلاف الحراري المُدخل في مقطع أنبوب كجسم عريض. يؤدي انفصال التدفق عند الغلاف الحراري إلى إنشاء منطقتين منخفضتي الضغط متناوبتين على جانبي الساق. هذا الانفصال دوري وقابل للتكرار، لكنه يُدخل مكون ضغط متذبذب في مجال التدفق في الاتجاه الأعلى.
عندما يكون الغلاف الحراري في الاتجاه الأعلى من صفيحة الفتحة، تظهر ثلاث حالات فشل. أولاً، تزعج الدوامات المتناوبة ملف السرعة المتجه نحو فتحة الصفيحة، مما يسبب توزيع سرعة محوري غير منتظم. ثانيًا، تغير نبضات الضغط المنخفض قراءة الضغط الساكن عند نقطة التوصيل في الاتجاه الأعلى، مما ينتج فرق ضغط خاطئ مرتفع أو منخفض. ثالثًا، إذا تزامن تردد انفصال الدوامة مع تردد الرنين الميكانيكي لصفيحة الفتحة أو تجميع الحافة، يتسارع التعب الهيكلي.
يُزيل وضع الغلاف الحراري في الاتجاه الأسفل جميع حالات الفشل الثلاثة. تحدد إرشادات GE Sensing مسافة دنيا مقدارها 5 أقطار أنبوب (5D) بين نقطة التوصيل في الاتجاه الأسفل والحافة الأمامية للغلاف الحراري. لتطبيقات البخار التي تزيد سرعتها عن 30 م/ث، يمدد المهندسون هذه المسافة إلى 10D لمنع التزامن الرنيني مع جدار الأنبوب.
إجراءات التركيب وقواعد التباعد

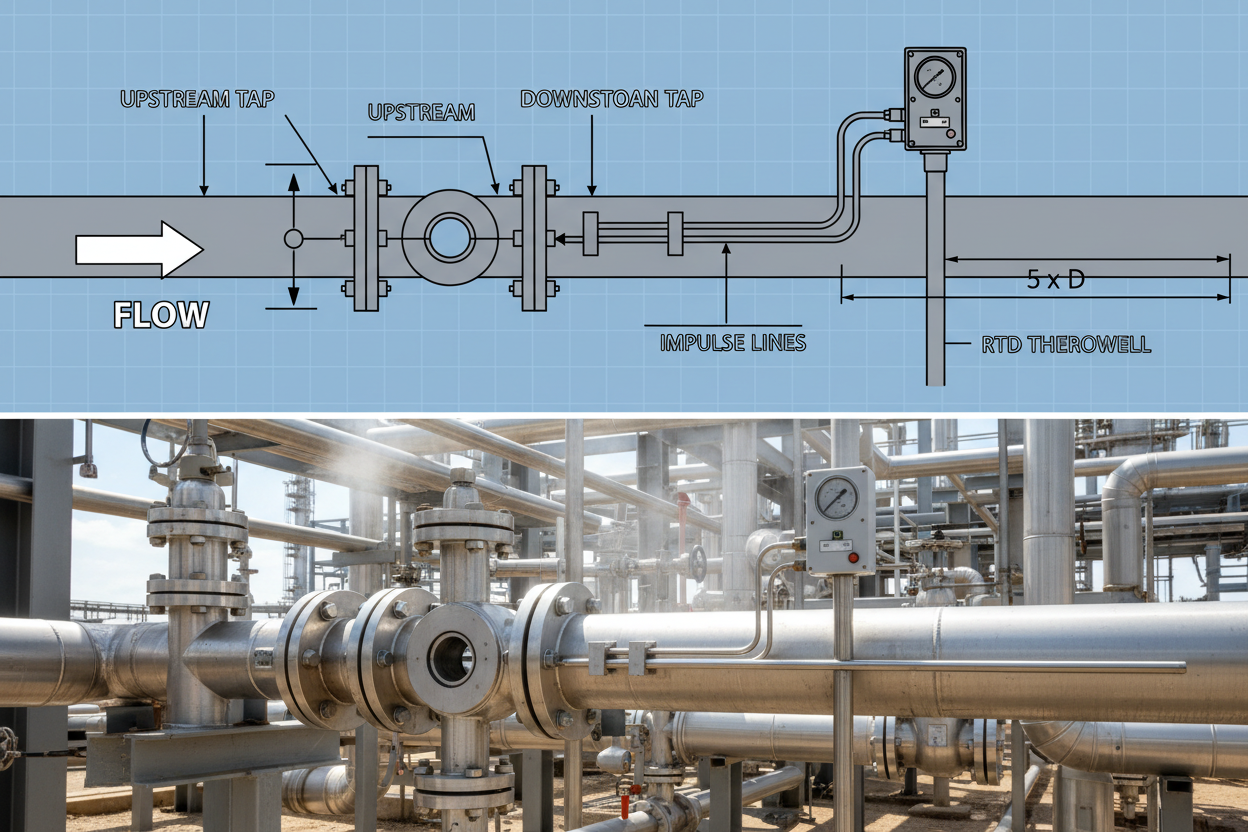

- الخطوة 1: حدد اتجاه التدفق وعلم الحواف في الاتجاه الأعلى والأسفل على حلقة حامل صفيحة الفتحة. تأكد من أن ميل صفيحة الفتحة يواجه الاتجاه الأسفل وأن نقطة التوصيل في الاتجاه الأعلى تقع ضمن 0–0.5D من وجه الصفيحة.
- الخطوة 2: أكمل تركيب صفيحة الفتحة وشد مسامير الحافة إلى قيمة العزم المحددة. بالنسبة لحواف ANSI Class 150 في خدمة الفولاذ الكربوني، يكون العزم عادةً بين 80–110 نيوتن متر بنمط متقاطع.
- الخطوة 3: قس 5D من نقطة التوصيل في الاتجاه الأسفل على طول خط مركز الأنبوب. علم هذا الموقع كنقطة دخول الغلاف الحراري الدنيا المسموح بها.
- الخطوة 4: اختر عمق غمر الغلاف الحراري بحيث يكون طرف الاستشعار عند خط مركز الأنبوب، ما يعادل 50–60% من القطر الداخلي. لأنبوب بقطر اسمي 100 مم، يجب أن يكون عمق الغمر 50–60 مم من السطح الداخلي لجدار الأنبوب.
- الخطوة 5: ركب الغلاف الحراري باستخدام مقبس لحام أو رأس مزود بحافة، حسب فئة ضغط العملية. للضغوط التي تزيد عن 40 بار، استخدم غلافًا حراريًا مزودًا بحافة يفي بمتطلبات حساب تردد الاستيقاظ ASME PTC 19.3 TW-2016.
- الخطوة 6: أدخل عنصر RTD Pt100 في الغلاف الحراري ووصله بكابل تمديد معتمد. لتكوين Pt100 بثلاثة أسلاك، تحقق من تمكين تعويض مقاومة السلك في المرسل — يدعم جهاز يوكوجاوا YTA510 هذا بشكل أصلي لخدمة المصافي.
- الخطوة 7: قم بإجراء فحص مباشر بمقارنة خرج المرسل مع مقياس حرارة مرجعي أثناء تدفق مستقر. الانحراف المقبول هو ±0.5 درجة مئوية لتطبيقات نقل الحيازة.
الأخطاء الشائعة في الميدان والإجراءات التصحيحية
حتى الفنيون ذوو الخبرة يرتكبون أخطاء متكررة في أنظمة صفيحة الفتحة وRTD. الخطأ الشائع الأول هو عكس تسلسل التركيب — وضع الغلاف الحراري في المقطع المستقيم في الاتجاه الأعلى لتوفير مساحة في الأنابيب. يستجيب مرسل فرق الضغط للضغط الفوري، وليس للقيمة المتوسطة زمنياً. حرك الغلاف الحراري إلى الجانب الأسفل فورًا.
الخطأ الثاني يتعلق بعدم وجود مقطع مستقيم كافٍ في الاتجاه الأعلى من صفيحة الفتحة نفسها. تتطلب المواصفة ISO 5167 وجود 10D–40D من الأنبوب المستقيم في الاتجاه الأعلى حسب نسبة بيتا ونوع التجهيز في الاتجاه الأعلى. يتطلب كوع بزاوية 90° مباشرة في الاتجاه الأعلى من صفيحة فتحة بيتا-0.6 وجود 26D من المقطع المستقيم. غالبًا ما يتحقق المهندسون من موقع الغلاف الحراري فقط ويتجاهلون الامتثال لأنابيب الاتجاه الأعلى بالكامل.
الخطأ الثالث هو عمق إدخال الغلاف الحراري أقل من خط المركز. يقيس الغلاف الحراري الذي يصل فقط إلى 40% من نصف قطر الأنبوب درجة حرارة متأثرة بطبقة الحدود، وليس درجة حرارة السائل الكلي. في خدمة البخار، يمكن أن يتجاوز هذا الخطأ 3 درجات مئوية، مما يؤثر مباشرة على تصحيح الكثافة الذي يطبقه حاسوب التدفق.
علاوة على ذلك، وثق مهندسو التطبيقات في GE Panametrics ويوكوجاوا حالات حيث تسبب اهتزاز الغلاف الحراري في كسر عنصر RTD خلال 90 يومًا من بدء التشغيل. الحل هو التحقق من نسبة تردد الاستيقاظ (fn/fs) قبل التركيب باستخدام جدول بيانات ASME PTC 19.3 TW. تتطلب النسبة التي تزيد عن 0.8 تصميم غلاف حراري أكثر صلابة أو عمق إدخال مختلف.
الخلاصة ونصائح العمل
تركيب جهاز RTD في الاتجاه الأسفل من صفيحة الفتحة ليس تفضيلًا في التخطيط — بل هو شرط دقة قياس مدعوم من ISO 5167 وASME PTC 19.3. يؤدي انفصال الدوامة من الأغلفة الحرارية في الاتجاه الأعلى إلى فساد قراءات فرق الضغط وقد يسبب تعبًا هيكليًا. اتبع قاعدة التباعد الأدنى 5D من نقطة التوصيل في الاتجاه الأسفل، تحقق من عمق الغمر عند خط مركز الأنبوب، وتأكد من الامتثال لتردد الاستيقاظ قبل التركيب. تمنع هذه الخطوات انحراف القياس، وتحمي تعويض الكثافة في حاسوب التدفق، وتضمن الامتثال التنظيمي لمحطات قياس نقل الحيازة.
