التداخل التوافقي لمحول التردد على حلقات أجهزة 4-20 مللي أمبير: التشخيص والقمع باستخدام ABB ACS880 و Schneider Altivar 630
كيف تُدخل محركات التردد المتغير الضوضاء في الحلقات التناظرية
تقوم محركات التردد المتغير بتبديل جهد ناقل التيار المستمر عند ترددات تتراوح بين 2 إلى 16 كيلوهرتز باستخدام ترانزستورات IGBT. كل حدث تبديل يُدخل تيارًا عالي التردد في كابلات الطاقة والبيئة الكهرومغناطيسية المحيطة. تنتقل هذه الطاقة إلى الحلقات المجاورة للأجهزة عبر أربعة آليات اقتران.
أولاً، ينقل الاقتران السعوي جهدًا عالي التردد من كابلات الطاقة إلى كابلات الأجهزة التي تشترك في نفس الدرج. يقلل فصل 300 مم من الاقتران السعوي بحوالي 20 ديسيبل. ثانيًا، يحدث الاقتران الحثي عندما تشكل الكابلات الطويلة المتوازية هندسة تشبه المحول. ثالثًا، يحدث اقتران المقاومة المشتركة عندما تشترك دروع كابلات الأجهزة في نقطة تأريض مع هيكل محرك التردد المتغير. رابعًا، تنتشر الانبعاثات الموصلة عبر الدرج المشترك وتفسد قضبان طاقة الأجهزة 24 فولت تيار مستمر.
تنتج محركات ABB ACS880 ترددات تبديل بين 4 و16 كيلوهرتز. وحدة التحكم في المحرك ABB NDCU-11C تمثل بنية منصة محركات ABB المستخدمة في تركيبات سلسلة ACS880. تعمل محركات Schneider Altivar 630 بشكل افتراضي عند 2.5 كيلوهرتز مع توافقيات تمتد حتى 100 كيلوهرتز. كلاهما يلتزم بمعيار IEC 61800-3 الفئة C2. ومع ذلك، لا يلغي الالتزام بالفئة C2 التداخل في الحلقات التناظرية — حيث تعمل الأجهزة التي تحتوي على مقاومات تحميل HART بقيمة 250 أوم كهوائيات للترددات تحت حد C2.
إجراء تشخيص ميداني من ست خطوات
تحقق من أن تبديل محرك التردد المتغير هو مصدر الضوضاء الفعلي قبل تطبيق الإصلاحات.

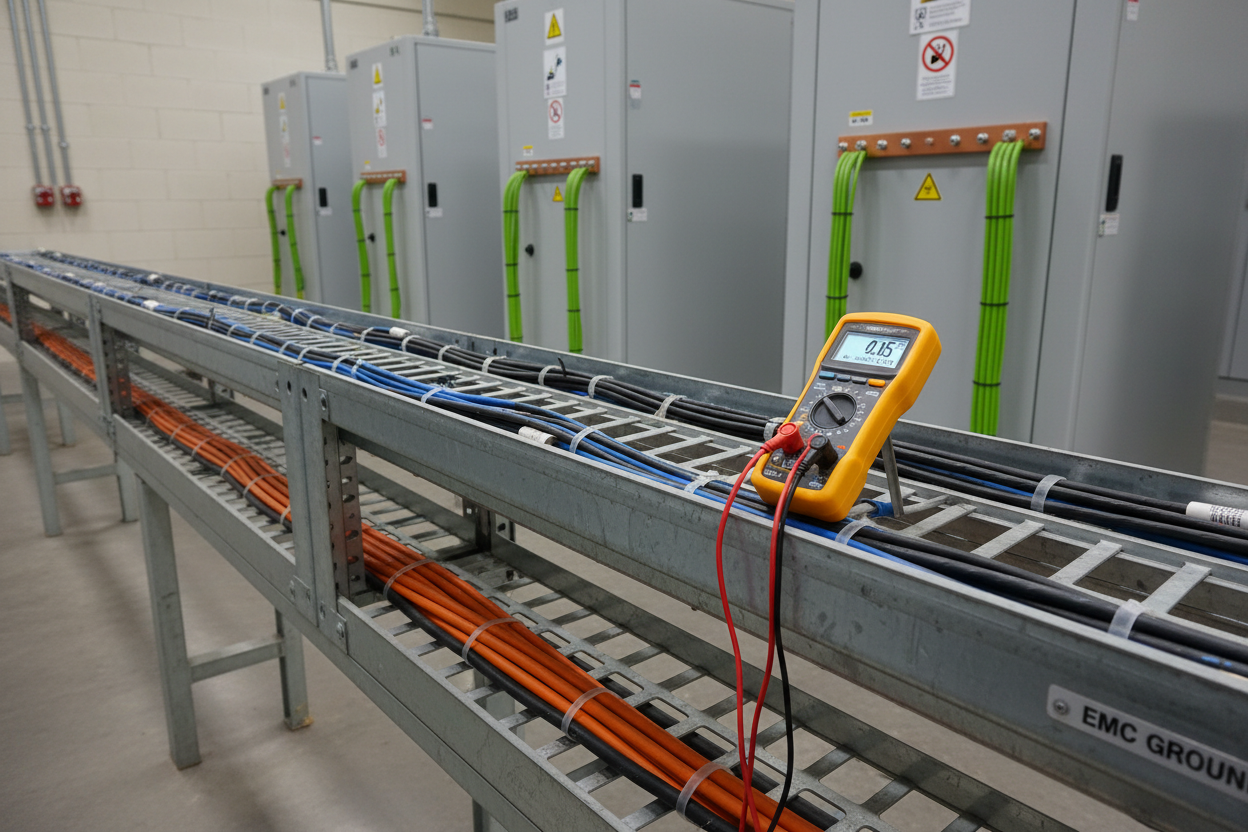

- الخطوة 1: قِس الحلقة المشبوهة باستخدام جهاز Fluke 289 في وضع التيار المتردد بالميلي أمبير. تظهر الحلقات HART العادية تموجًا أقل من 0.02 مللي أمبير تيار متردد. تشير القراءات فوق 0.05 مللي أمبير إلى تداخل خارجي.
- الخطوة 2: أوقف تشغيل أقرب محرك تردد متغير مؤقتًا أثناء مراقبة تيار الحلقة. إذا انخفض التموج المتردد فورًا، يكون محرك التردد المتغير هو المصدر المؤكد.
- الخطوة 3: تتبع كابل الجهاز من جهاز الحقل إلى خزانة التجميع. لاحظ جميع المسارات المتوازية التي تقع ضمن 300 مم من كابلات طاقة محرك التردد المتغير لأكثر من متر واحد.
- الخطوة 4: تحقق من تأريض الدرع. يجب توصيل درع الكابل بالأرض من جهة واحدة فقط — جهة خزانة التجميع. قِس مقاومة الدرع باستخدام جهاز ميجر عند 500 فولت تيار مستمر. تؤكد القيم أقل من 1 ميغا أوم عند الطرف الميداني وجود حلقة تأريض مزدوجة تزيد من التداخل.
- الخطوة 5: افحص إنهاء درع كابل المحرك عند هيكل ACS880 أو Altivar 630. استخدم مشبك EMC بزاوية 360 درجة، وليس سلك ذيل الخنزير. يضيف تأريض ذيل الخنزير حثًا يتراوح بين 5 إلى 10 نانو هنري ويقلل من فعالية الحماية عالية التردد بمقدار 15 إلى 20 ديسيبل.
- الخطوة 6: تأكد من أن فلتر EMC المدمج في محرك التردد المتغير نشط. في ACS880، تحقق من حالة الفلتر في مجموعة المعلمات 95، المعلمة 95.02. في أنظمة الطاقة IT، يتم أحيانًا فصل مكثفات الفلتر لمنع انقطاعات خطأ الأرض — مما يترك المحرك بدون كبح للانبعاثات الموصلة.
تقنيات الكبح ومعلمات EMC لمحرك Altivar 630
طبق التصحيحات من الأقل تكلفة إلى الأكثر إزعاجًا. أولاً، ركب ملف تخفيف نمط مشترك من نوع قلب مقسم من الفريت بممانعة 100 ميكروهنري عند 10 كيلوهرتز على كابل الجهاز. يقلل هذا من ضوضاء النمط المشترك بمقدار 30 ديسيبل ويستغرق أقل من 15 دقيقة لكل حلقة. ثانيًا، أعد توجيه كابلات الأجهزة بحيث تبعد على الأقل 300 مم عن كابلات طاقة محرك التردد المتغير. اعبر كابلات الطاقة والإشارة بزواية 90 درجة حيثما يجب أن تتقاطع.
ثالثًا، أضف مفاعل خط بممانعة 3% إلى مدخل ACS880. يقلل هذا من التيارات التوافقية الخامسة والسابعة بنسبة 50 إلى 70% ويحمي تحميل محايد المحول. توصي Schneider بوحدة تخفيف التوافقيات VW3A4552 لمحركات Altivar 630 التي تزيد قدرتها عن 75 كيلوواط.
في Altivar 630، انتقل إلى برنامج SoMove واضبط معلمة وضع التحكم MAC على SVC V (التحكم المتجه بدون حساس). يقلل هذا من تموج التيار ويخفض انبعاث التوافقيات بحوالي 12% مقارنة بالتحكم السلمي V/f. بالإضافة إلى ذلك، قلل تردد التبديل المعلمة SFr من 4 كيلوهرتز إلى 2 كيلوهرتز في تطبيقات المضخات ذات السرعة الثابتة. يزيد تسخين المحرك بمقدار 1 إلى 3 درجات مئوية — تحقق من أن هذا ضمن حدود الفئة F الحرارية. بالنسبة لمسافات الكابلات التي تتجاوز 50 مترًا من المحرك إلى المحرك، فعّل معلمة فلتر dV/dt المسماة dVFt. تحد هذه من معدل ارتفاع الجهد إلى 500 فولت/ميكروثانية وتلغي الانتقالات الموجية المنعكسة التي تتصل بكابلات الأجهزة المجاورة.
الخلاصة ونصائح العمل
التداخل التوافقي لمحركات التردد المتغير على حلقات 4–20 مللي أمبير متوقع وقابل للحل. ابدأ بإجراء التشخيص الميداني المكون من ست خطوات قبل الإنفاق على الأجهزة. في معظم الحالات، يحل تأريض الدرع الصحيح وملف تخفيف نمط مشترك من الفريت التداخل خلال ساعة واحدة. في بيئات محركات التردد المتغير الكثيفة مع حلقات SIS، استثمر في فصل مسارات الكابلات أثناء مرحلة التصميم — فالتصحيح بعد التركيب يكلف عشرة أضعاف. تحقق دائمًا من حالة فلتر EMC في ACS880 في المعلمة 95.02 وتردد التبديل في Altivar 630 قبل تشغيل أي محرك بجانب حلقات الأجهزة.
المؤلف: تشن هاو مهندس أتمتة صناعية لديه أكثر من 10 سنوات خبرة في أنظمة PLC وDCS وأنظمة التحكم.
