أنظمة السلامة المجهزة من Triconex: تكوين اتصال Modbus TCP لحماية العمليات
فهم بنية نظام السلامة Triconex SIS وتكامل Modbus TCP
توفر أنظمة السلامة الآلية Triconex (SIS) من شنايدر إلكتريك حماية حرجة للعمليات في مصافي النفط، والمصانع الكيميائية، ومنشآت توليد الطاقة. تقدم منصة Tricon TXP بنية ثلاثية التكرار (TMR) لضمان أقصى قدر من التوافر حتى أثناء فشل المكونات. يتيح دمج بيانات SIS مع أنظمة التحكم الموزعة (DCS) عبر Modbus TCP للمشغلين مراقبة حالة السلامة في الوقت الحقيقي.
يستخدم Modbus TCP المنفذ 502 للاتصال. يقوم بتغليف إطارات Modbus RTU داخل حزم TCP/IP، مما يسمح بتبادل بيانات موثوق عبر شبكات الإيثرنت. يدعم البروتوكول وظائف القراءة والكتابة عبر سجلات متعددة. يجب على المهندسين تكوين كل من هيكل Triconex وبوابة DCS بشكل صحيح.
أولاً، تحقق من وحدة الاتصال Triconex المثبتة في نظامك. عادةً ما يستخدم Tricon TXP وحدة AIV (الإدخال/الإخراج التناظري مع Modbus TCP) أو وحدة COM للاتصال عبر Modbus TCP. تحقق من مؤشرات LED للوحدة للتأكد من اتصال الشبكة بشكل صحيح. يشير ضوء LED أخضر ثابت إلى إنشاء رابط إيثرنت ناجح.
خطوات تكوين Modbus TCP في Triconex
الخطوة 1: افتح مدير نظام Triconex واتصل بهيكل Tricon عبر واجهة الاتصال المناسبة.
الخطوة 2: انتقل إلى شجرة مشروع TriStation واختر خصائص وحدة الاتصال لتكوين Modbus TCP.
الخطوة 3: قم بتعيين عنوان IP ثابت لوحدة الاتصال. تأكد من أن شبكة IP الفرعية تتطابق مع شبكة المصنع الخاصة بك (مثلاً 192.168.1.0/24 لقطاع شبكة SIS).
الخطوة 4: قم بتكوين إعدادات خادم Modbus TCP. اضبط رقم المنفذ على 502 (الافتراضي). فعّل رموز الوظائف اللازمة: قراءة الملفات اللولبية (FC01)، قراءة المدخلات المنفصلة (FC02)، قراءة سجلات الحجز (FC03)، وكتابة سجل واحد (FC06).
الخطوة 5: عرّف خريطة البيانات بين علامات Triconex وسجلات Modbus. اربط حالة إيقاف السلامة بسجلات الحجز 40001–40050. اربط حالات الإنذار بالمدخلات المنفصلة 10001–10032.
الخطوة 6: قم بتكوين DCS كعميل Modbus. اضبط عنوان IP للعميل، مهلة الاتصال (موصى بها: 5000 مللي ثانية)، وعدد محاولات الإعادة (موصى بها: 3 محاولات).
الخطوة 7: اختبر الاتصال عن طريق استدعاء سجل Modbus 40001 (أول كلمة حالة سلامة) من DCS. تحقق من تطابق البيانات المستلمة مع عرض التشخيص في Triconex.
إجراءات استكشاف أخطاء Modbus TCP الشائعة
عند فشل الاتصال بين Triconex وDCS، تساعد خطوات استكشاف الأخطاء المنهجية في تحديد السبب الجذري بسرعة.
أولاً، تحقق من اتصال الشبكة الفيزيائي. تأكد من توصيل كابلات الإيثرنت بإحكام بوحدة الاتصال. استخدم جهاز اختبار كابلات الشبكة للتحقق من سلامة الكابل. قد يسبب الكابل التالف أو غير الموصل بشكل صحيح فشل الاتصال المتقطع.
ثانياً، أكد تكوين عنوان IP. استخدم مدير نظام Triconex للتحقق من عنوان IP المعين. قم بعمل اختبار ping لوحدة Triconex من محطة عمل هندسة DCS. يؤكد نجاح اختبار ping الاتصال على الطبقة الثالثة. إذا فشل الاختبار، تحقق من قناع الشبكة والبوابة على كلا الجهازين.
ثالثاً، تحقق من صحة تعيين سجلات Modbus. تسبب عناوين السجلات غير الصحيحة فشل عمليات القراءة/الكتابة. يستخدم Triconex ترقيمًا يبدأ من 1 لسجلات Modbus، بينما تستخدم بعض أنظمة DCS ترقيمًا يبدأ من 0. يسبب هذا فرقًا شائعًا. قم بتعديل عناوين سجلات DCS بطرح 1 من تكوين Triconex.
علاوة على ذلك، قد تمنع قواعد جدار الحماية حركة مرور Modbus TCP على المنفذ 502. نسق مع قسم أمن تكنولوجيا المعلومات لفتح المنافذ اللازمة. غالبًا ما تتطلب جدران الحماية الصناعية قواعد صريحة لحركة مرور شبكة SIS. لا تطبق قواعد جدار حماية واسعة النطاق قد تضر بالأمان.
مثال عملي: قراءة حالة الفصل في Triconex ضمن DCS دلتا في

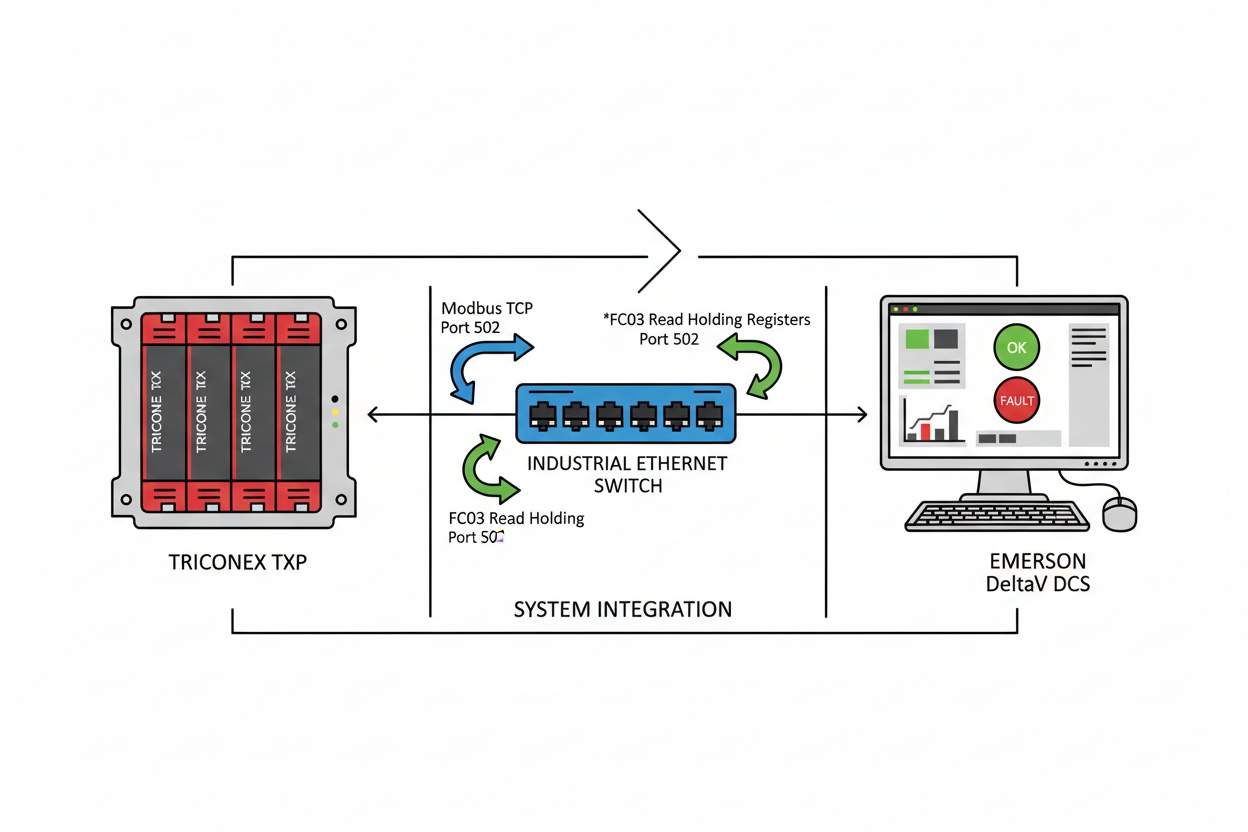

في هذا السيناريو العملي، ندمج Triconex Tricon TXP مع DCS دلتا في من Emerson باستخدام Modbus TCP. الهدف هو عرض جميع أحداث إيقاف السلامة على واجهة المشغل الرسومية.
أولاً، قم بتكوين وحدة COM في Triconex بعنوان IP 192.168.1.100. اربط بتات إيقاف السلامة بسجلات الحجز من 40001 إلى 40008. ثانيًا، قم بتكوين دلتا في كعميل Modbus TCP. أنشئ جهاز Modbus TCP جديد في DeltaV Explorer. اضبط عنوان IP للجهاز على 192.168.1.100 والمنفذ على 502. عرّف قنوات الإدخال باستخدام رمز الوظيفة 03 (قراءة سجلات الحجز). خصص القناة 1 للسجل 40001، القناة 2 للسجل 40002، وهكذا.
ثالثًا، أنشئ شاشات عرض للمشغل تظهر بتات حالة السلامة. استخدم مؤشرات ملونة: الأخضر للتشغيل الطبيعي، والأحمر لحالة الفصل. قم بتكوين الإنذارات في دلتا في لإخطار المشغلين عند تغير أي بت من بتات السلامة. يوفر هذا رؤية في الوقت الحقيقي لأداء SIS دون الحاجة إلى الوصول المباشر إلى واجهة Triconex.
الخلاصة والنصائح العملية
يتطلب تكامل Triconex مع Modbus TCP تكوينًا دقيقًا لكل من نظام السلامة وعميل DCS. اتبع الإجراءات خطوة بخطوة الموضحة في هذا الدليل. تحقق دائمًا من اتصال الشبكة قبل تكوين معلمات البروتوكول. استخدم استكشاف الأخطاء المنهجي عند حدوث فشل في الاتصال. وثّق جميع تعيينات السجلات والتغييرات في التكوين للرجوع إليها في الصيانة المستقبلية.
نفذ جدول صيانة وقائية لاختبار اتصال Modbus TCP شهريًا. تساعد هذه الممارسة في اكتشاف المشكلات المحتملة قبل تفاقمها. تذكر أن أنظمة السلامة تتطلب إجراءات اختبار صارمة. نسق دائمًا مع قسم العمليات قبل إجراء أي اختبارات اتصال SIS في بيئة الإنتاج.
المؤلف: تشانغ وي مهندس أتمتة صناعية يتمتع بخبرة تزيد عن 12 عامًا في تكامل PLC وDCS وأنظمة السلامة الآلية (SIS) لمنشآت النفط والغاز.
