تشخيص حلقة HART على مرسلات إيمرسون ويوكوجاوا: دليل ميداني خطوة بخطوة
المشكلة وراء الحلقة "الجيدة"
يثق العديد من الفنيين في قراءة الميلي أمبير فقط. هذه العادة تسبب انقطاعات طويلة. تحمل حلقة HART إشارتين في آن واحد. التيار التناظري يبلغ قيمة العملية. وتحمل إشارة FSK الرقمية التشخيصات والمدى وحالة الجهاز. أولاً، تذكر أن هذين الطبقتين تفشلان بشكل مستقل. لذلك يمكن للحلقة أن تقرأ 12.00 مللي أمبير ومع ذلك ترفض التواصل.
تستخدم HART تقنية تحويل التردد Bell 202. الحامل يعمل بسرعة 1200 بت في الثانية. المنطق 1 يساوي 1200 هرتز. المنطق 0 يساوي 2200 هرتز. سعة التعديل حوالي 1 مللي أمبير ذروة إلى ذروة فقط. هذه الإشارة الصغيرة تموت بسرعة في المصانع المزعجة.

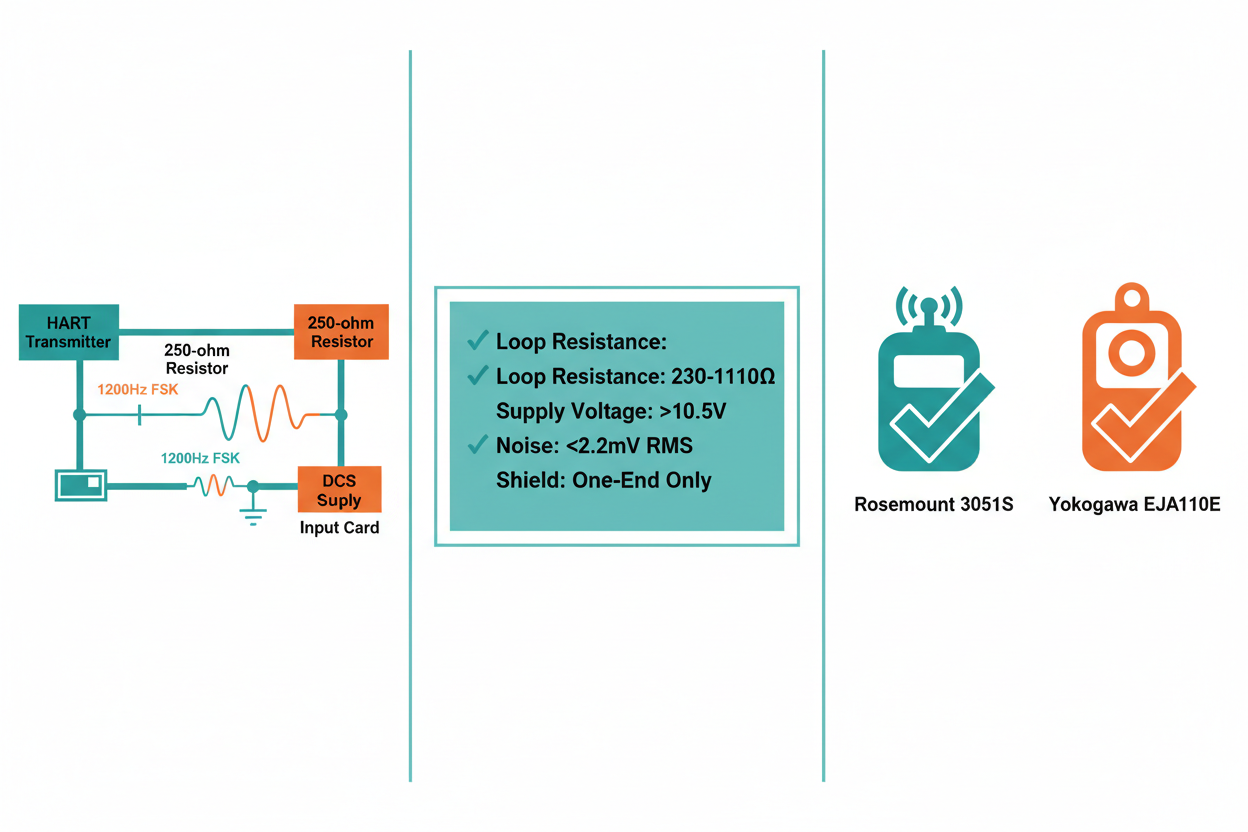

أرقام الطبقة الفيزيائية التي يجب التحقق منها
ثانياً، أكد الغلاف الكهربائي قبل لمس التكوين. بيانات الحقل تتفوق على التخمين في كل مرة.
الخطوة 1: قس المقاومة الكلية للحلقة. اجعلها بين 230 و1100 أوم. تستخدم معظم المصانع مقاوم دقيق بقيمة 250 أوم.
الخطوة 2: أكد جهد الإمداد عند أطراف المرسل. يحتاج Rosemount 3051S إلى حوالي 10.5 فولت تيار مستمر كحد أدنى عند 20 مللي أمبير.
الخطوة 3: تحقق من سعة الكابل. المسافات الطويلة فوق 1500 متر مع كابل عالي السعة تخفف من نغمة 2200 هرتز.
الخطوة 4: قس ضوضاء التيار المتردد عبر المقاومة. اجعل ضوضاء النطاق العريض أقل من حوالي 2.2 مللي فولت RMS في نطاق HART الموسع.
الخطوة 5: تحقق من أن الدرع متصل من جهة واحدة فقط. الدروع الموصولة من جهتين تخلق حلقات أرضية ومحاولات إعادة وهمية.
علاوة على ذلك، سجل كل قيمة في ورقة الحلقة. يحتاج المدققون والورديات المستقبلية إلى هذا الدليل.
الحالة الأولى: انحراف Emerson Rosemount 3051S في AMS
أبلغت مصفاة عن أعلام جودة سيئة عشوائية على جهاز إرسال ضغط 3051S. كانت القيمة التناظرية في DCS تبدو مستقرة. ومع ذلك، فقد فقد مدير جهاز Emerson AMS الجهاز عدة مرات في كل وردية.
اتبع الفريق تسلسلًا بسيطًا. أولاً، استطلعوا الجهاز على العنوان 0 باستخدام جهاز 475. ثانيًا، قرأوا متغيرات جهاز HART 7 وبايت حالة الجهاز الموسعة. ثالثًا، وجدوا عدد محاولات إعادة عالي وعلم "المزيد من الحالة متاحة". رابعًا، تحققوا من وضع الانفجار — حيث كان مهندس سابق قد فعّل الانفجار بفترة 0.5 ثانية.
تصادم حركة الانفجار مع مسح AMS. لذلك رأى الماستر انتهاء مهلة. عطل الفريق وضع الانفجار وضبط فترة المسح إلى 30 ثانية. استقرت الاتصالات خلال وردية واحدة. وأخيرًا، وثقوا التغيير في مجلد الحلقة.
الحالة الثانية: Yokogawa EJA110E مع اتصالات متقطعة
استخدمت حلقة تغذية مياه الغلاية جهاز إرسال ضغط تفاضلي Yokogawa EJA110E. تذبذبت الإشارة بمقدار 0.3 مللي أمبير أثناء تشغيل المضخة. فشل استطلاع HART في نفس اللحظات.
تتبع المهندسون السبب إلى توجيه الكابل. كان صينية الأجهزة موازية لمغذي VFD بجهد 400 فولت لمسافة 60 مترًا. دخلت ضوضاء الوضع المشترك إلى الزوج الملتوي.
الخطوة 1: فصلوا الصواني بمقدار 300 مم.
الخطوة 2: استبدلوا مدخل الدرع بإنهاء مناسب بزاوية 360 درجة.
الخطوة 3: أضافوا فلتر HART عند بطاقة إدخال DCS.
انخفضت الضوضاء من 6 مللي فولت RMS إلى أقل من 1 مللي فولت RMS. ثم حافظت الحلقة على الاتصال أثناء كل بدء مضخة. ومع ذلك، تذكر أن الفلاتر تعالج الأعراض. التوجيه الصحيح يحل السبب الجذري.
مصائد التعددية والعناوين
يصلح وضع التعددية التيار عند 4 مللي أمبير. ثم تشترك الأجهزة في زوج واحد. تتراوح العناوين من 1 إلى 15 في HART 5 وحتى 63 في HART 6 و7. وجود جهازين بنفس العنوان يقتل القطاع. لذلك امسح دائمًا نطاق العناوين الكامل قبل إعلان الفشل. غالبًا ما تخفي الحلقة الصامتة عنوان استطلاع مكرر.
الخلاصة ونصائح العمل
تتبع أعطال HART أنماطًا. ابدأ بالطبقة الفيزيائية. تحقق أولاً من المقاومة والجهد والضوضاء والدرع. ثم افحص الماسترات وإعدادات الانفجار والعناوين. تكشف أجهزة Emerson وYokogawa عن تشخيصات غنية، لذا اقرأ بايت الحالة الموسعة بدلاً من التخمين. أخيرًا، أنشئ قائمة فحص صحة الحلقة في صفحة واحدة واستخدمها في كل مكالمة. هذه العادة تحول البحث الذي يستغرق أربع ساعات إلى إصلاح في عشرين دقيقة.
المؤلف: تشانغ ويمينغ مهندس أتمتة صناعية لديه أكثر من 10 سنوات خبرة في PLC وDCS وأنظمة التحكم.
